6.2 Anschluss der
Stromversorgung
Die Vorrichtung kann mit unterschiedlichen
Versorgungsspannungen geliefert werden. Der
Wert der Versorgungsspannung ist auf dem
Kenndatenschildchen des Produktes angegeben. (4.2
Kennzeichnung des Produkts, Seite 5).
6.2.1 Anschluss der
Stromversorgunglinie 24Vac
Für weitere Informationen das Handbuch
der PTZ-Einheit/dei Kamera heranziehen.
Das Elektroventil kann direkt über das Relais RL2 der
PTZ-Einheit/dei Kamera aktiviert werden.
~ ~
a

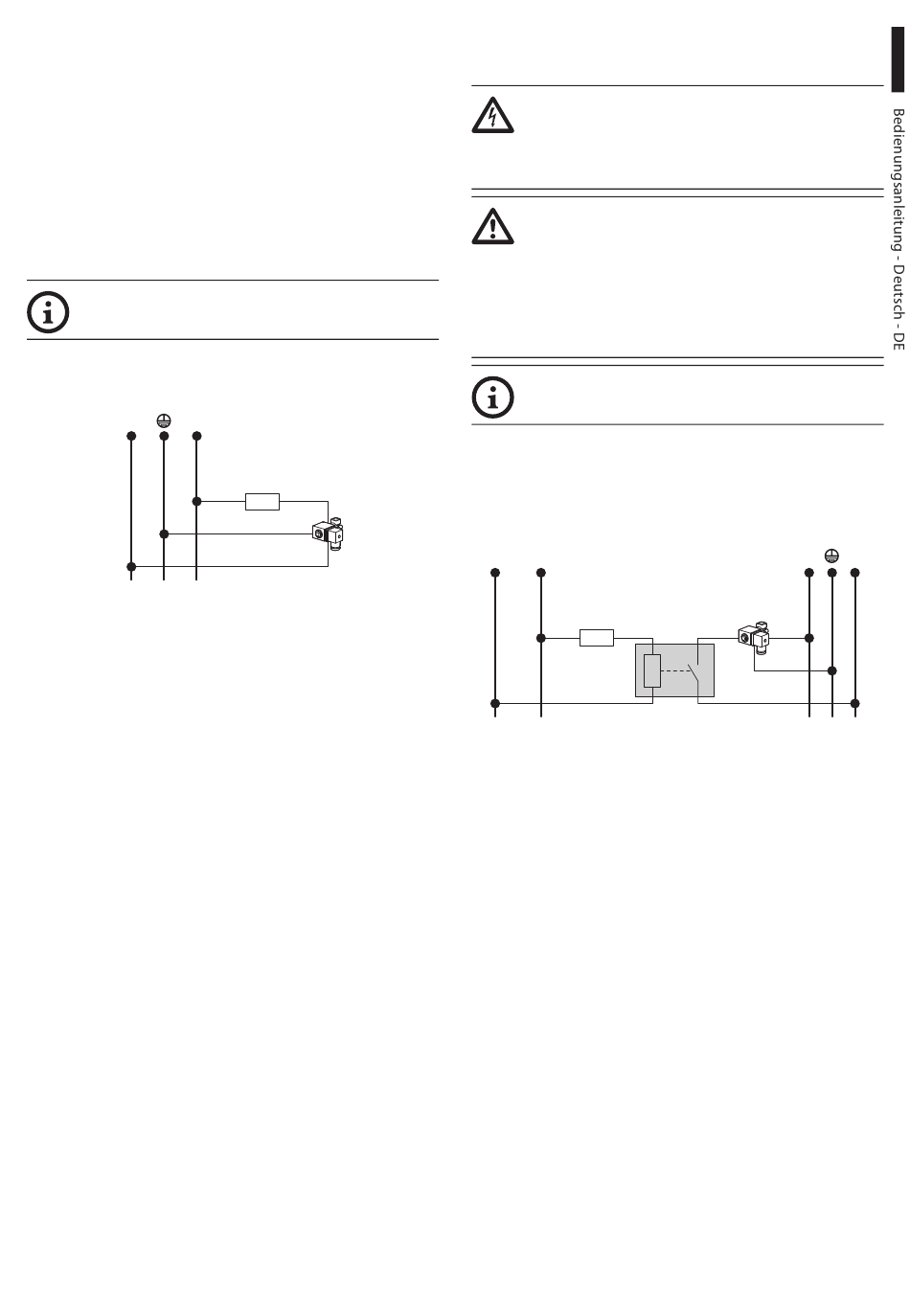

Abb. 16 Versorgung mit 24Vac.
MNVCWASNX_2222_DE
RL2
6.2.2 Anschluss der Versorgungsleitung
in 120Vac und 230Vac
Ein Hilfsrelais mit elektrischen
Spezifikationen verwenden, die der
Versorgungsspannung und der Aufnahme
der Waschanlage entsprechen.
Das Relais (RL2 der Platine der PTZ-Einheit)
besitzt die nachfolgend angegebenen
Eigenschaften.
• Arbeitsspannung: 30Vac max oder 60Vdc
max.
• Nennentladestrom: 1A max.
Für weitere Informationen das Handbuch
der PTZ-Einheit heranziehen.
Das Elektroventil kann nicht direkt über das Relais
RL2 der PTZ-Einheit aktiviert werden.
Es muss auch ein Hilfsrelais mit Kontakt NO (Normally
Open) verwendet werden.
~/- ~/+
RL2
Abb. 17 Versorgung mit 120Vac oder 230Vac.
N L
a
