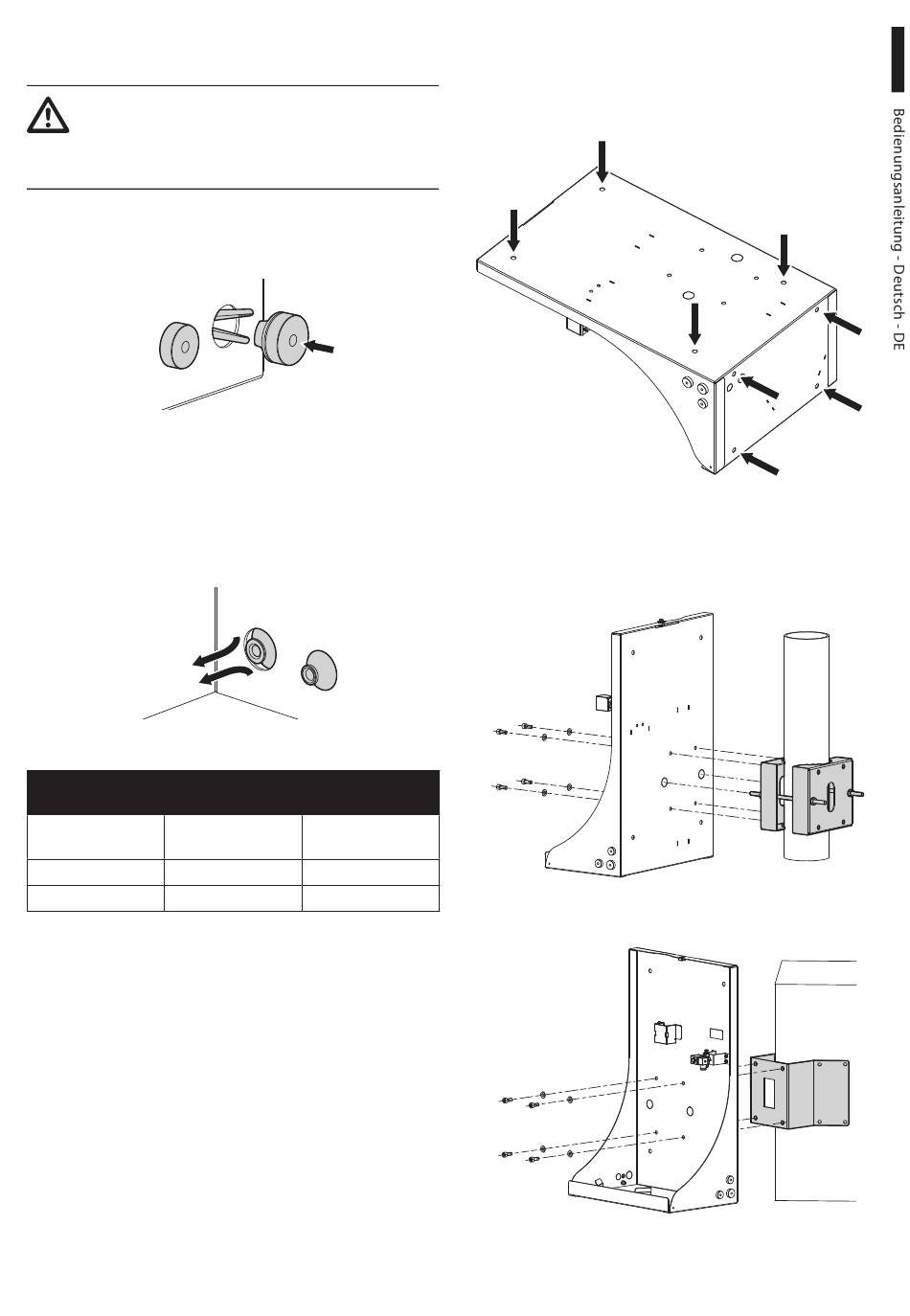

5.4.3 Montage der Dichtungsringe
(Sonderausstattung)
Während der Montage muss Acht gegeben
werden, den Gummi nicht zu beschädigen,
um nicht die Impermeabelität zu
gefährden.
Den konischen Teil des Dichtrings in des Loch
einführen. Den konischen Teil des Dichtrings mit
einer Zange oder einem ähnlichen Werkzeug fassen.
Abb. 6
An dem Dichtring ziehen, indem dieser durch das
Loch bis zum vollständigen Austritt des konischen
Teils durchgeführt wird. Der Dichtring muss in
der Endposition das Durchgangsloch vollständig
schließen.
Abb. 7
RELATION ZWISCHEN DEN ABMESSUNGEN DER DICHTRINGE UND
DES DURCHMESSERS DER VERWENDETEN KABEL
Gummi- Ø Durchgangsloch
dichtungsring (mm)
M16 16.5
M20 20.5
Tab. 1
MNVCWASNX_2222_DE

5.4.4 Anbringung auf den Halterungen

Das Produkt kann direkt an der Wand oder auf dem
Boden unter Verwendung der vorhandenen Löcher
befestigt werden.
Abb. 8
Der Kasten kann auch auf einen Stellring für die
Stange oder einem Winkeladaptermodul montiert
werden.
Ø Kabel (mm)
Von 5 bis zu 9
Von 8 bis zu 12
Abb. 9
Abb. 10 Befestigung mit Winkeladaptermodul.
Mastbefestigung.
