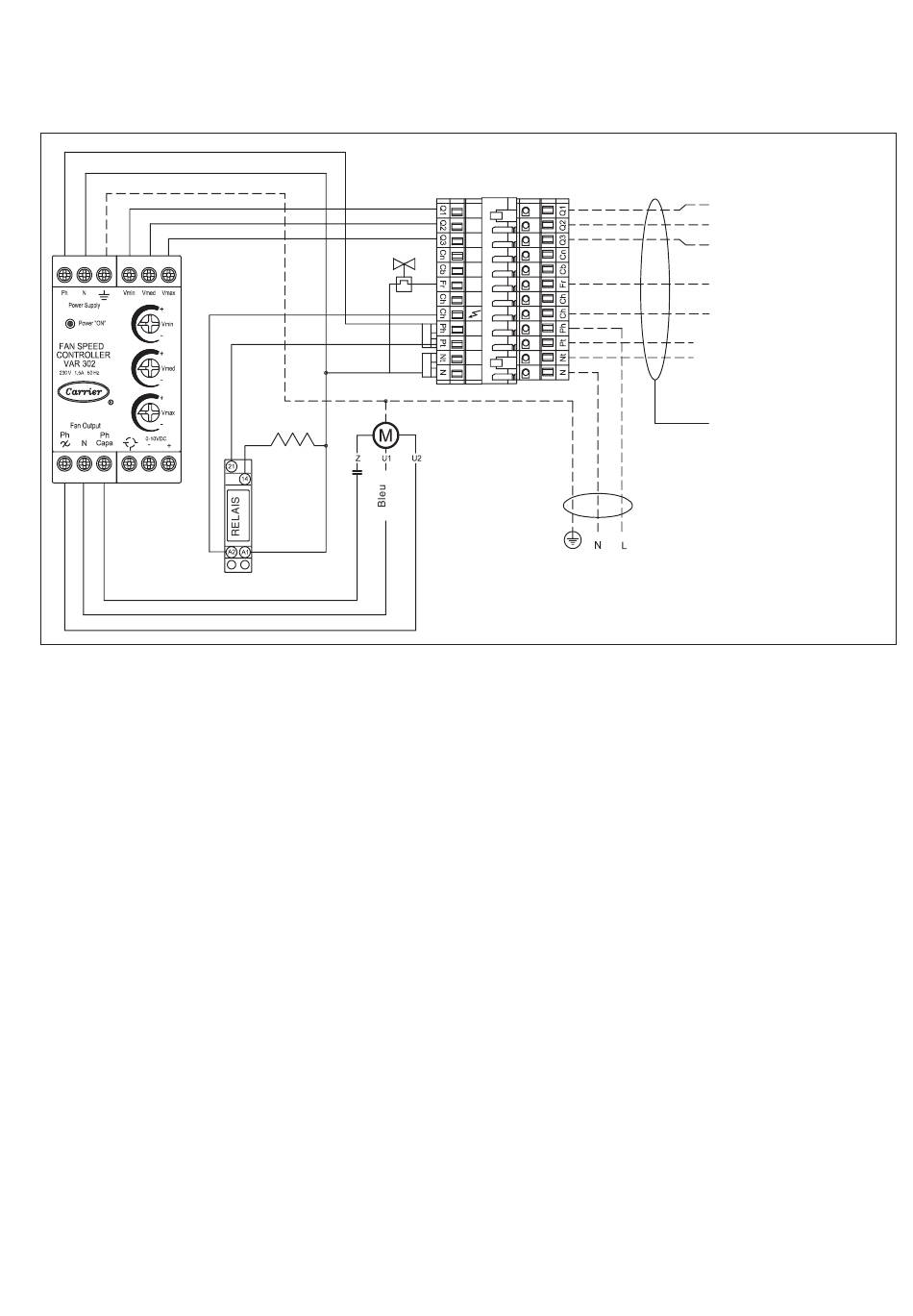

4.4.4 - Le MTa est muni d'une batterie froide 5 rangs et d'une batterie électrique (2 tubes + 2 fils)
Pour fonctionnement en régime froid ou chaud par batterie électrique en séquence.
Cette option comprend un variateur de vitesse associé à une vanne 2 voies TOR, 2 flexibles hydrauliques isolés et 1 relais
de puissance destiné à la commande de la batterie électrique.
NOTE : Le variateur de vitesse, le relais de puissance destiné à alimenter la batterie électrique ainsi que le bornier de
raccordement sont protégés par un capot plastique.
Vanne froide
Ventilateur
Batterie
électrique
Vitesse 1 (PV)
Vitesse 2
Vitesse 3 (GV)
Ouverture vanne froide
Commande batterie électrique
L: Alimentation thermostat (230 V a.c.)
N: Alimentation thermostat (230 V a.c.)
6 x 0.75 mm
2
Alimentation:
230 V, 50 Hz, 1 phase 3G1, 5 mm
2
Protection: T2A
23
