11.2.10 Utilisation

L'utilisation du transmetteur et la saisie des paramètres
s'effectuent par le biais de trois touches situées sur le
transmetteur. Il est également possible d'effectuer le
paramétrage à l'aide d'un aimant lorsque le couvercle du
boîtier de transmetteur est fermé.

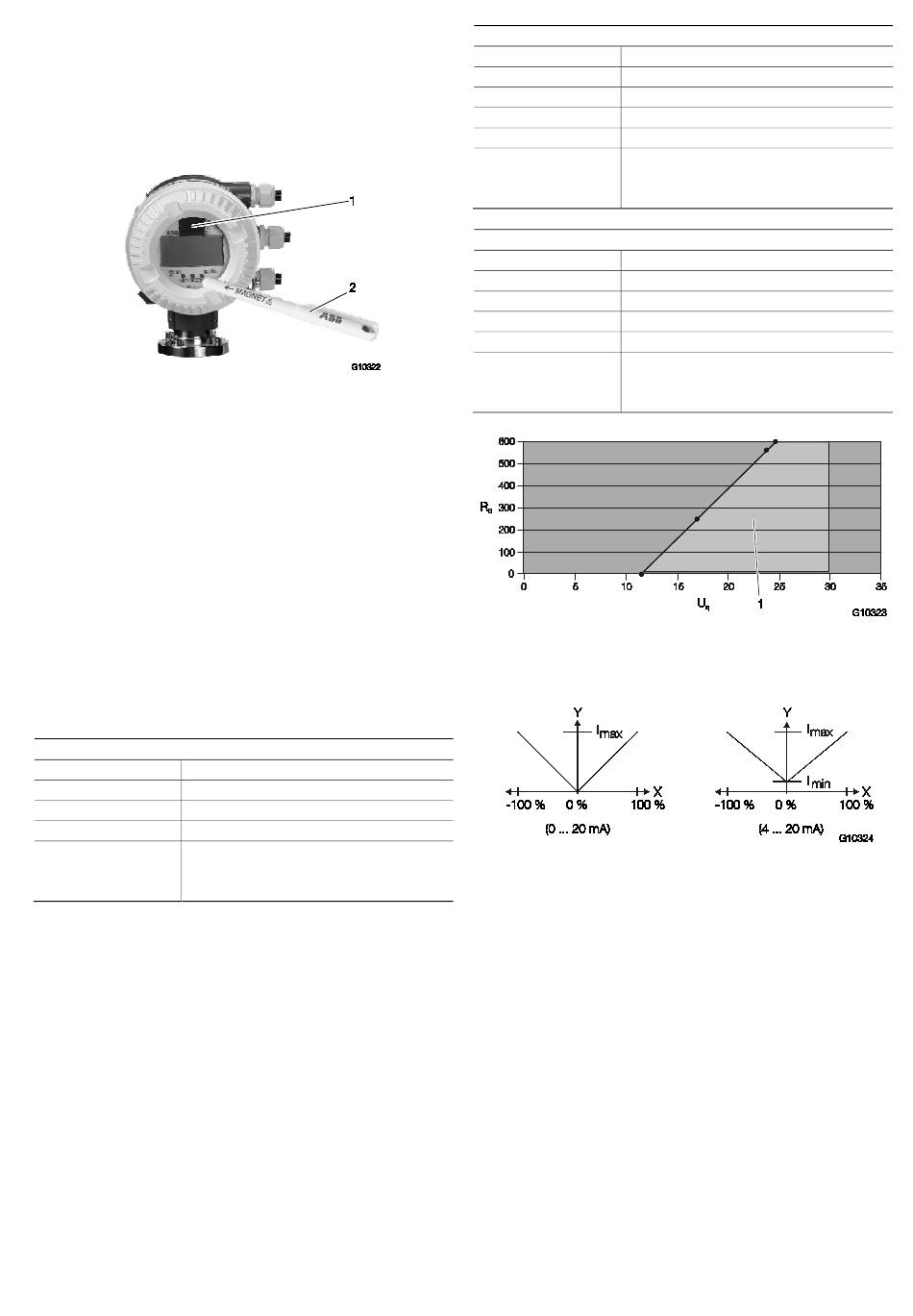

Fig.42 : Utilisation d'un aimant
1 FRAM (enfichable) | 2 Aimant
11.2.11 Sécurité des données
La sécurité des données est assurée par un FRAM intégré au
transmetteur. Les données sont conservées pendant un délai
de 10 ans sans alimentation électrique.
La reconnaissance matérielle et logicielle s'effectue selon la
recommandation NAMUR NE53.
IMPORTANT (REMARQUE)
L'appareil est conforme à la directive EMV 2004/108/EG
(EN 61326), ainsi qu'à la directive basse tension 2006/95/EG
(EN 61010-1).
11.3 Données électriques

11.3.1 Sorties courant

Sortie courant 1, active
Signal de sortie Actif, 0 ... 20 mA ou 4 ... 20 mA commutable
Charge 0 Ω ≤ R
Incertitude de mesure < 0,1 % de la valeur de mesure
Bornes 31 / 32
Valeurs de mesure Débit massique, débit volumique, densité et
température (librement configurable via
logiciel)
≤560 Ω
B
Sortie courant 1, passive
Signal de sortie
Charge
Tension source
Incertitude de mesure
Bornes
Valeurs de mesure
Sortie courant 2, passive
Signal de sortie
Charge
Tension source
Incertitude de mesure
Bornes
Valeurs de mesure
Fig. 43 : Tension source admissible en fonction de la résistance de
charge pour I
1 Plage admissible
Fig. 44
IMPORTANT (REMARQUE)
Informations de défaut conformes à la recommandation
NAMUR NE43.
CoriolisMaster FCB330, FCB350, FCH330, FCH350 | OI/FCB300/FCH300-FR Rev. F 73
Passif, 4 ... 20 mA
0 Ω ≤ R ≤600 Ω
B
12 V ≤ U ≤ 30 V
q
< 0,1 % de la valeur de mesure
31 / 32
Débit massique, débit volumique, densité et
température (librement configurable via
logiciel)
Passif, 4 ... 20 mA
0 Ω ≤ R ≤600 Ω
B
12 V ≤ U ≤ 30 V
q
< 0,1 % de la valeur de mesure
33 / 34
Débit massique, débit volumique, densité et
température (librement configurable via
logiciel)
= 22 mA
max
