Informations concernant l'électricité
A. Information générale
AVERTISSEMENT! Risque de décharge électrique ou
d'explosion! NE PAS brancher de fil 110-120 V c.a. à la vanne
des gaz ou à l'interrupteur mural de l'appareil. Tout mauvais
branchement endommagera les contrôles.
AVIS : Les connexions électriques et la mise à terre doivent de
cet appareil doivent être en conformité avec les codes locaux ou,
en leur absence, avec la norme National Electric Code ANSI/
NFPA 70-dernière édition ou le Code canadien de l'électricité,
CSA C22.1.
• Branchez la boîte de jonction de l'appareil à un fil 110-120 V c.a.
sans interrupteur. Ceci est nécessaire au bon fonctionnement
de l'appareil.
• Un circuit de 110-120 V c.a. pour ce produit doit être protégé avec
un coupe-circuit de protection contre les défauts de mise à la terre,
en accord avec les codes électriques locaux, lorsqu'il est installé
à des endroits comme la salle de bain ou près d'un évier.
• Une basse tension et une tension de 110-120 V c.a. ne peuvent
partager la même boîte murale.
• Dans certains cas, pendant la séquence d'allumage, l'étincelle
d'allumage du foyer peut causer une interférence intermittente
et sans danger avec un téléviseur branché sur le même circuit.
Il est recommandé que le foyer et le téléviseur soient sur des
circuits différents afin de limiter les interférences potentielles.
Si des interférences de produisent sur le même circuit,
l'utilisation d'un parasurtenseur pourrait aider à les réduire.
Accès à la vanne/commandes
La cavité de la vanne/des commandes est accessible en
retirant deux vis situées aux coins inférieurs droit et gauche de
l'ouverture du foyer. Voir la figure 8.1.
Une fois que le matériau de finition a été installé, l'accès à la
cavité de la vanne/des commandes ne peut se faire que par la
boîte à feu. Voir la section 9.B.
REMARQUE : Appareil montré
sans la vitre installée.
EMPLACEMENT DES VIS DU PANNEAU INFÉRIEUR

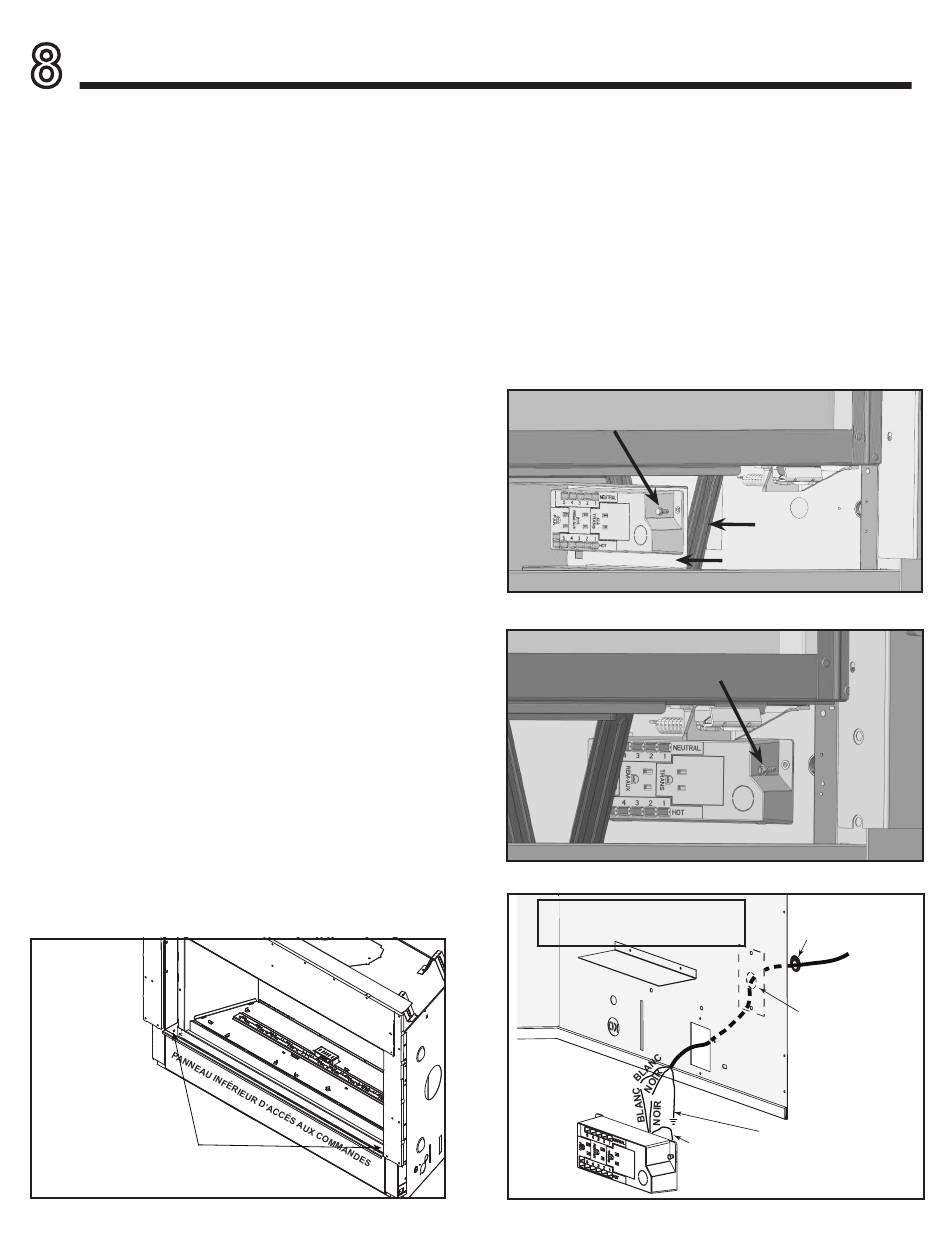

Figure 8.1 Enlever le panneau d'accès inférieur
44 Heat & Glo • COSMO42-IFT, COSMO32-IFT Manuel d'installation • 2491-980 CFR • 11/17
Installation de la boîte de jonction
Si la boîte de raccordement est câblée depuis l'EXTÉRIEUR
de l'appareil :
COSMO42-IFT : La boîte de jonction est fixée à un support.
Enlevez une vis Voir la figure 8.2.
COSMO32-IFT : La boîte de jonction est fixée à l'enveloppe
extérieure du foyer. Enlevez une vis Voir la figure 8.3.
• Introduisez les fils électriques depuis l'extérieur de l'appareil par
cette ouverture jusqu'au compartiment de la vanne et fixez-les
avec un connecteur Romex. Voir la figure 8.4.
• Connectez tous les fils nécessaires à la boîte de jonction/
prise et fixez à nouveau la boîte de jonction/prise à l'enveloppe
extérieure du (COSMO32-IFT) ou au support (COSMO42-IFT).
ENLEVER UNE VIS
Figure 8.2 Détails de la boîte de jonction - COSMO42-IFT
ENLEVER UNE VIS
Figure 8.3 Détails de la boîte de jonction - COSMO32-IFT
AVIS : NE PAS brancher de fil
110-120 V c.a. à l'interrupteur mural.
Figure 8.4. Câblage de la boîte de jonction (modèle générique montré)
PIED DE LA BOÎTE À FEU
SUPPORT
Connecteur
Romex
14/2WG
Couvercle hors
de la boîte à feu
Fil de mise à la terre
Fil vert
en cuivre fixé à la vis
de mise
GRN avec le fil vert
à la terre
à l'intérieur de la boîte
