B. Assemblage des sections coulissantes
• Glissez le col intérieur de la section coulissante dans la section
intérieure de tuyau et la conduite extérieure de la section coulissante
par-dessus la section extérieure du tuyau. Voir la figure 7.3.
• Glissez à la longueur désirée.

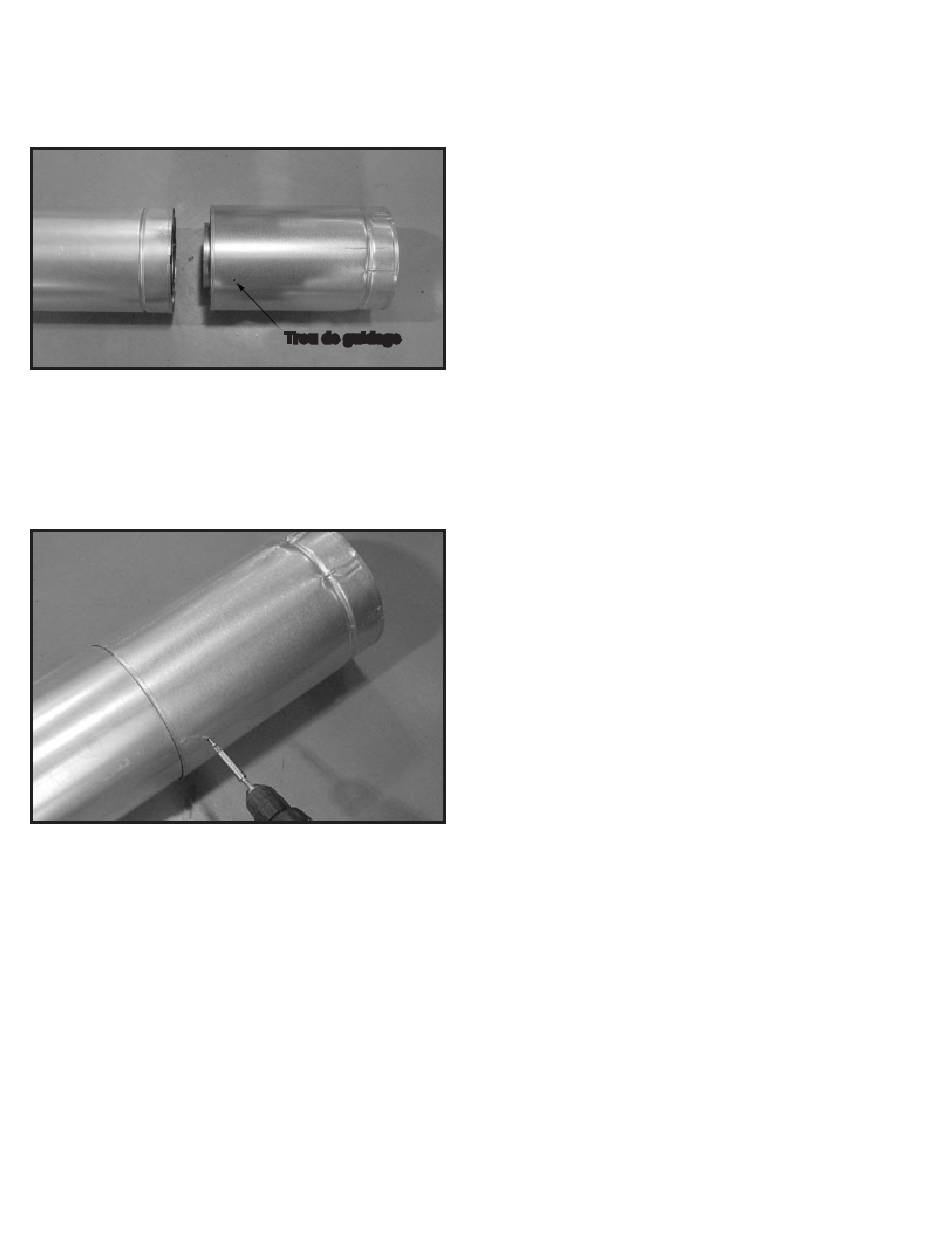

Figure 7.3 Trous de guidage de la section coulissante
• Maintenez un chevauchement de 38 mm (1-1/2 po) entre la
section coulissante et de tuyau.
• Fixez les tuyaux et les sections coulissantes avec deux vis
d'au plus 13 mm (1/2 po) en utilisant les trous de guidage de
la section coulissante. Voir la figure 7.4.
Figure 7.4 Vis sur la section coulissante
• Poursuivez l'ajout de tuyau comme il est nécessaire, en suivant
les instructions dans « Assemblage des sections du conduit ».
AVIS : Si la section coulissante est trop longue, les tuyaux
de cheminée intérieurs et extérieurs peuvent être coupés
à la longueur désirée.
Trou de guidage
