Serrez le frein de stationnement chaque fois que vous quittez
la machine ; voir Serrage du frein de stationnement (page
N'oubliez pas d'enlever la clé du commutateur d'allumage.
PRUDENCE
Les enfants ou les personnes à proximité risquent
de se blesser s'ils déplacent ou essayent d'utiliser
la machine, lorsque celle-ci est laissée sans
surveillance.
Retirez toujours la clé de contact et serrez le frein
de stationnement si vous laissez la machine sans
surveillance, ne serait-ce qu'un instant.

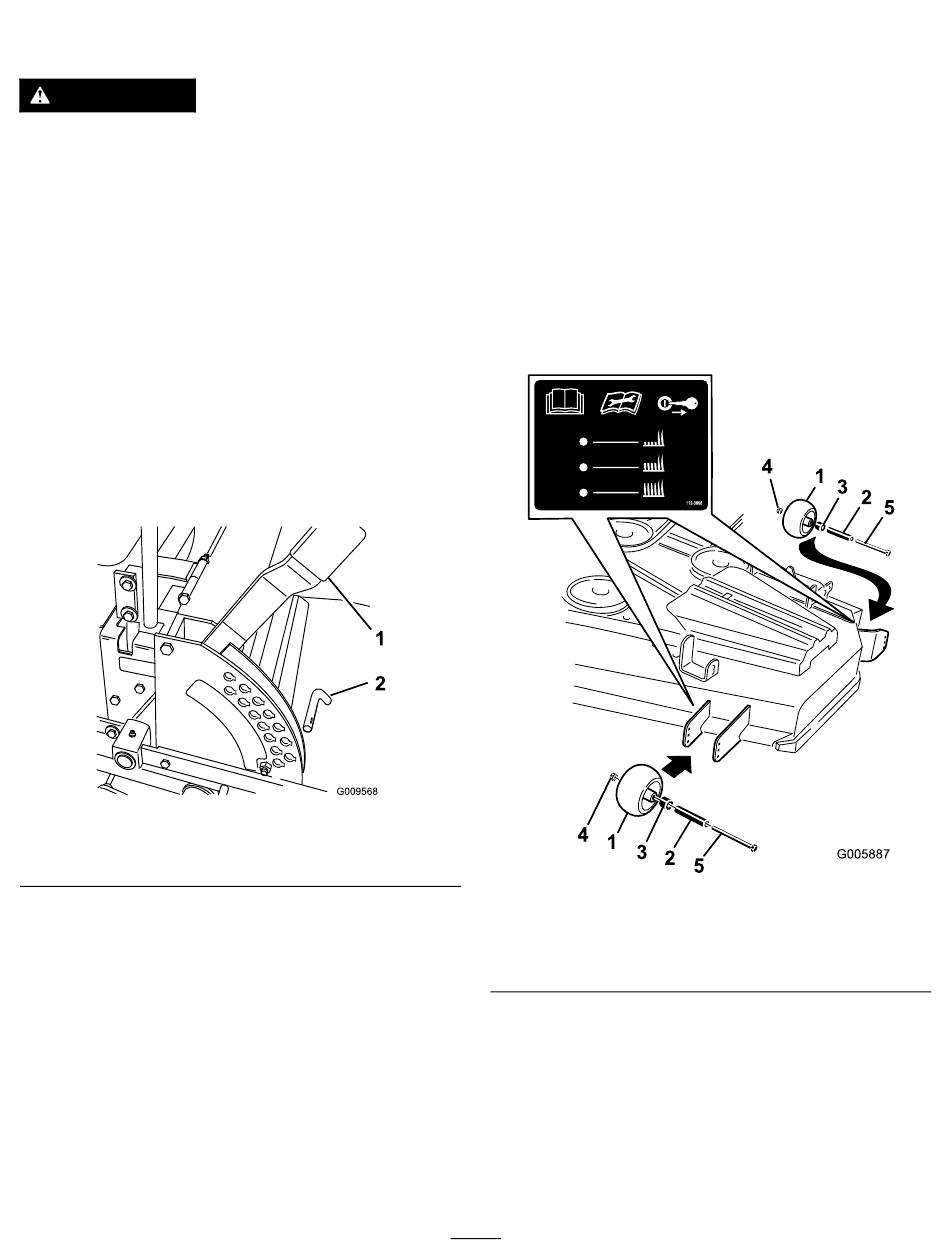

Réglage de la hauteur de
coupe
Vous pouvez régler la hauteur de coupe entre 38 et 127 mm
par paliers de 6 mm suivant le trou dans lequel vous placez
l'axe.
1. Relevez le levier de sélection de hauteur de coupe en
position de transport (qui correspond aussi à la hauteur
de coupe de 127 mm)
1. Levier de sélection de
hauteur de coupe
2. Pour changer de hauteur de coupe, retirez la goupille
du support de hauteur de coupe
3. Placez la goupille dans le trou du support correspondant
à la hauteur de coupe voulue
4. Placez le levier à la hauteur sélectionnée.
Réglage des galets anti-scalp
Nous vous conseillons d'ajuster la hauteur des galets anti-scalp
chaque fois que vous modifiez la hauteur de coupe.
1. Désengagez la PDF, amenez les leviers de commande
de déplacement à la position de verrouillage au point
mort et serrez le frein de stationnement.
(Figure 18).
Figure 18
2. Axe
(Figure 18).
(Figure 18).
2. Avant de quitter la position d'utilisation, coupez le
21). moteur, enlevez la clé de contact et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Après avoir réglé la hauteur de coupe, réglez les galets
en retirant l'écrou à embase, la bague, l'entretoise et le
boulon (Figure 19
Remarque: Les 2 galets centraux n'ont pas
d'entretoise
4. Choisissez le trou qui convient pour que le galet
anti-scalp se trouve le plus près possible de la hauteur
de coupe correspondante voulue.
5. Posez l'écrou à embase, la bague, l'entretoise et le
boulon. Serrez à un couple de 54 à 61 N·m
ou Figure 20).
6. Répétez ce réglage pour les autres galets anti-scalp.
1. Galet anti-scalp
2. Entretoise
3. Bague
25
ou Figure 20).
(Figure 19 ou Figure 20).
Figure 19
4. Écrou à embase
5. Boulon
(Figure 19
