Separar a conexão de cabos entre as bobinas e o
aparelho de comando.
Soltar as porcas serrilhadas.
Girar a unidade base de maneira que a unidade
magnética indique para frente.
Alçar o colo tanto, até que descanse sobre o
receptor de amostras.
Fixar o colo com o polegar e puxar com as mãos
a unidade magnética para frente, até que o colo
se encontre entre os imãs. Depois retirar a
unidade completa da unidade base (ver Fig. 5).
Retirar os discos de montagem do receptor da
cabeça de medição.

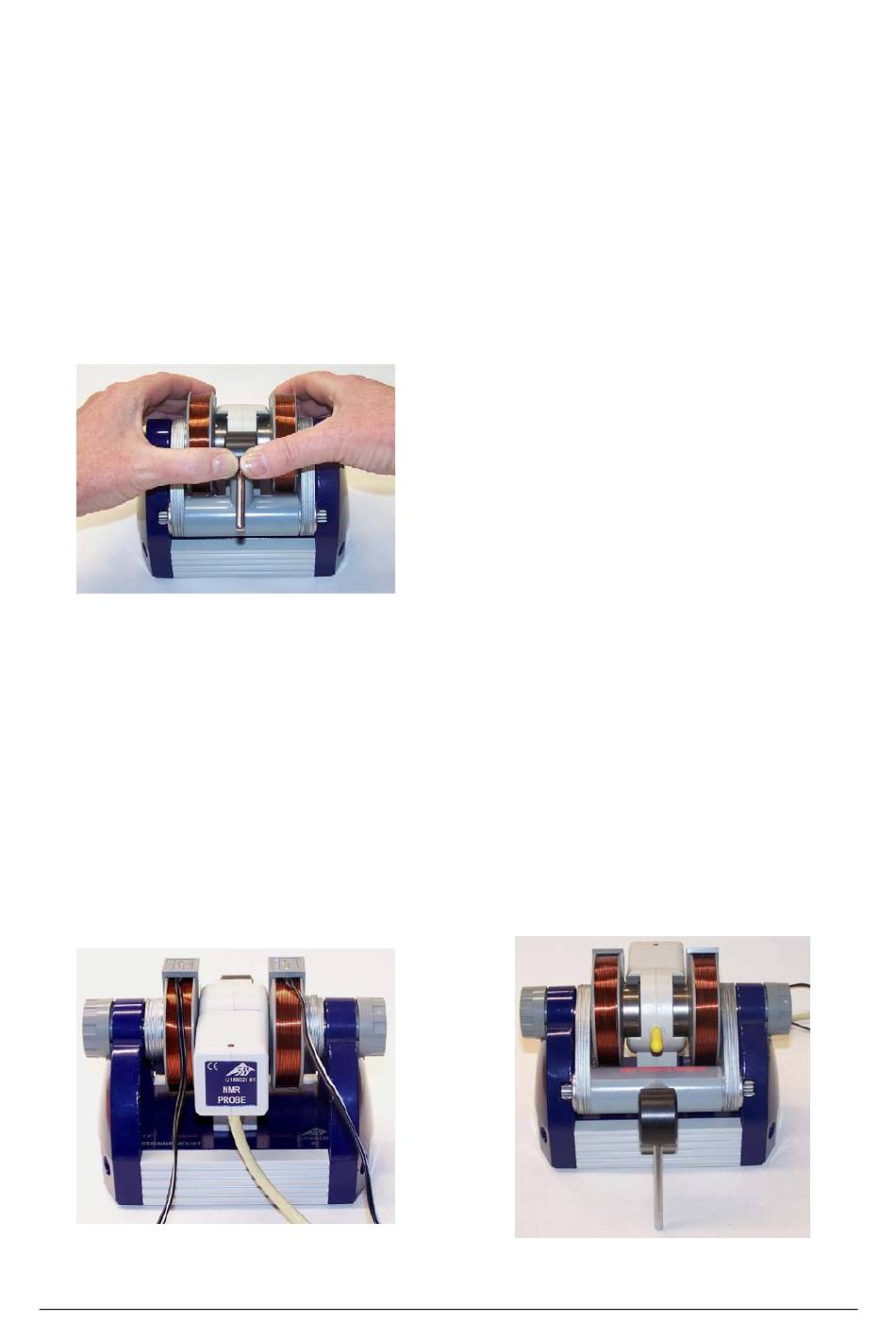

Fig. 5 Retirada da unidade magnética da unidade base
6.2 Conexão a console de comando
Plugar a cabeça de medição no receptor de
cabeça de medição da unidade base de tal
maneira, que a caixa fique contigua (ver Fig. 6).
Conectar o cabo de conexão da cabeça de
medição na tomada "Probe In" da console de
comando. Nisso estar atento da talha na tomada
de conexão.
Conectar as bobinas nas tomadas "Coil" no verso
da console de comando.
Ligar a console de comando com a peça da fonte
de alimentação através da tomada "12 VAC / 1A".
Fig. 6 Unidade base com cabeça de medição
6.3 Sintonização e regulagens
6.3.1 Utilização de um osciloscópio
Conectar a saída da console de comando
"SIGNAL OUT" no canal 1 e a saída "FIELD OUT"
no canal 2 do osciloscópio (ver Fig. 8).
Ajustar
os
seguintes
osciloscópio:
Canal 1:
Canal 2:
Base de tempo:
Trigger (Disparador) no canal 1, flanco negativo
6.3.2 Utilização do 3B NETlog™
Conectar a saída "SIGNAL OUT" da console de
comando na entrada
saída "FIELD OUT" na entrada
Conectar o 3B NETlog™ com o computador,
iniciar o software 3B NETlab
Criar um novo conjunto de dados e definir os
seguintes parâmetros no menu "laboratório de
medição":
Entrada A: Campo, modo de entrada VDC, faixa
de entrada 2 V
Entrada B: Sinal, modo de entrada VDC, faixa de
entrada 2 V
Intervalo de medição: 500 μs (2 kHz)
Posicionar o trigger sobre a entrada A, eleger o
flanco negativo e ajustar um umbral de nível
positivo de trigger (disparador) de aprox. 10 até
20 %.
Eleger a tecla "osciloscópio" e iniciar a medição.
A janela do osciloscópio se abre.
6.4 Execução da experiência
Inserir na recepção de amostras a amostra de
glicerina (ponteira amarela) (ver Fig. 7).
Fig. 7 Unidade base com amostra de glicerina inserida
3
posicionamentos
0,5 V DC
0,5 V DC
5 ms
IN
U
do 3B NETlog™ e a
B
IN
U .
A
TM
.
no
