5. Altri apparecchi necessari
1 Kit di base ESR/NMR
1 Oscilloscopio analogico 2x30 MHz
2 Cavi ad alta frequenza
in alternativa
1 3B NETlog™ (230 V, 50/60 Hz)
oppure
1 3B NETlog™ (115, 50/60 Hz)
1 3B NETlab™
2 Cavi ad alta frequenza, BNC/4 mm
1 PC
6. Utilizzo
6.1 Montaggio dell'unità di base
I dischi di montaggio, le facce polari dei magneti e
l'alloggiamento della testina di misura dell'unità di
base devono essere assolutamente privi di grasso,
polvere e materiale di abrasione.
•
Eventualmente pulirli con isopropanolo.
•
Inserire i dischi di montaggio a destra e sinistra
nell'alloggiamento della testina di misura
(vedere fig. 1).

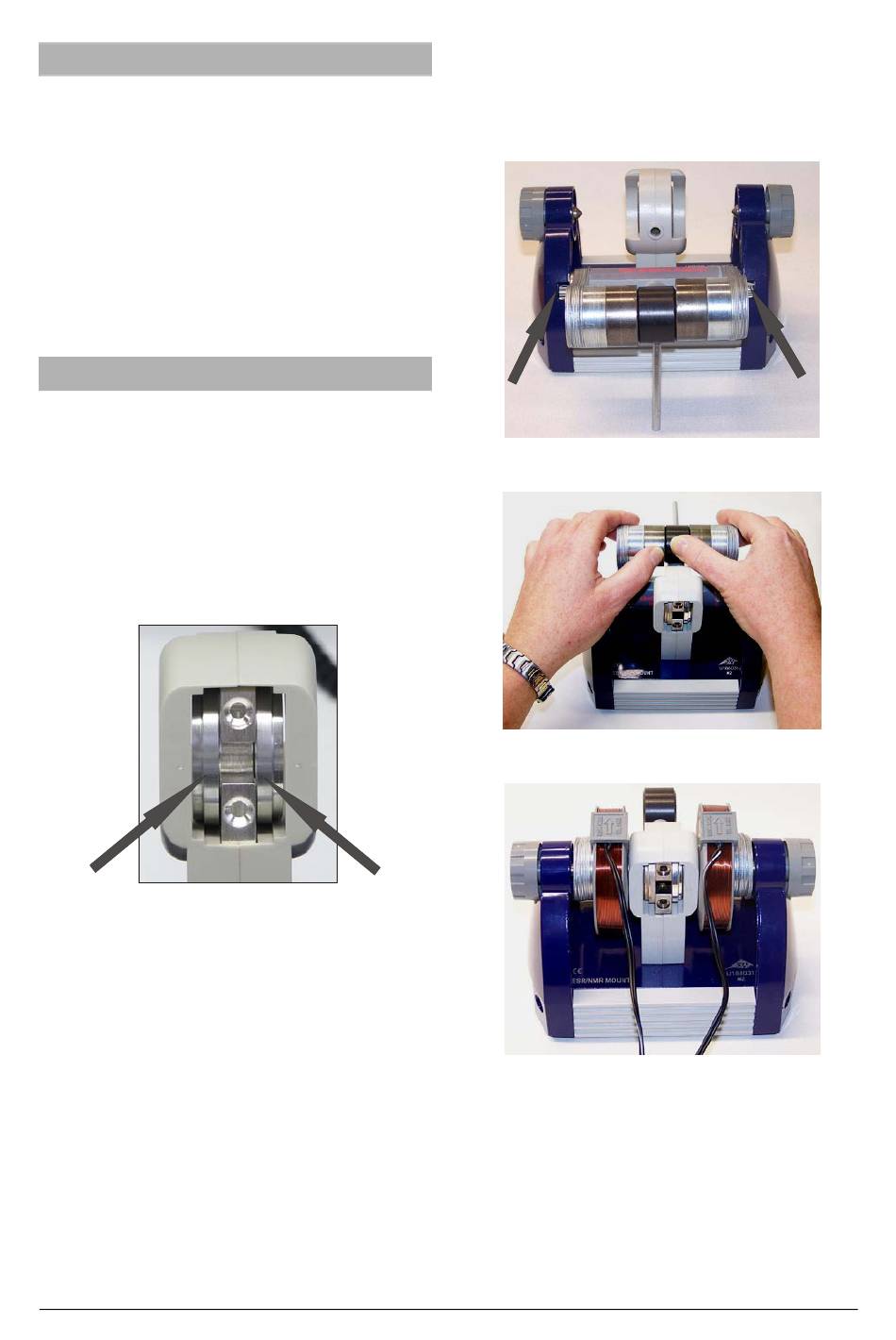

Fig. 1 Alloggiamento della testina di misura con dischi di
montaggio inseriti
•
Avvitare l'asta metallica nel giogo dell'unità
magnetica. Collocare l'unità magnetica nel
supporto di serraggio dell'unità di base, come
mostrato in fig. 2.
•
Afferrare l'unità magnetica con entrambi le
mani e premere il giogo verso il basso con il
pollice (vedere fig. 3).
•
Spingere le bobine sui magneti. Accertarsi che la
direzione delle spire delle bobine sia identica. La
freccia riportata sulle bobine deve indicare la
stessa direzione.
•
Spingere l'unità magnetica completa sui dischi
di montaggio (vedere fig. 4).
•
Serrare manualmente e in ugual misura i due
dadi zigrinati. Verificare che i magneti siano
esattamente appoggiati sui dischi di montaggio.
U188031
Se necessario premere di nuovo completamente
i dischi di montaggio nell'alloggiamento della
U11175
testina di misura.
U11255
U11300-230
U11300-115
U11310
U11257
Fig. 2 Magnete permanente inserito nell'unità di base
Fig. 3 Distacco del giogo dal magnete permanente
Fig. 4 Unità di base completa di magnete permanente e
6.1.1 Rimozione dell'unità magnetica
•
Rimuovere
campione dell'unità di base.
•
Scollegare i cavi tra le bobine e il dispositivo di
comando.
•
Svitare i dadi zigrinati.
2
bobine
il
campione
dall'alloggiamento
