Se gira la unidad básica de tal forma que la
unidad magnética muestre hacia adelante.
•
El yugo se levanta hasta que este quede en
contacto con el alojamiento de muestras.
•
Se fija el yugo con los pulgares y con los otros
dedos se tira de la unidad magnética hacia
adelante hasta que el yugo se encuentre entre
los imanes. Entonces se puede retirar de la
unidad básica la unidad magnética completa
(ver Fig. 5).
•
Se retiran del alojamiento del cabezal de
medida los discos de montaje.

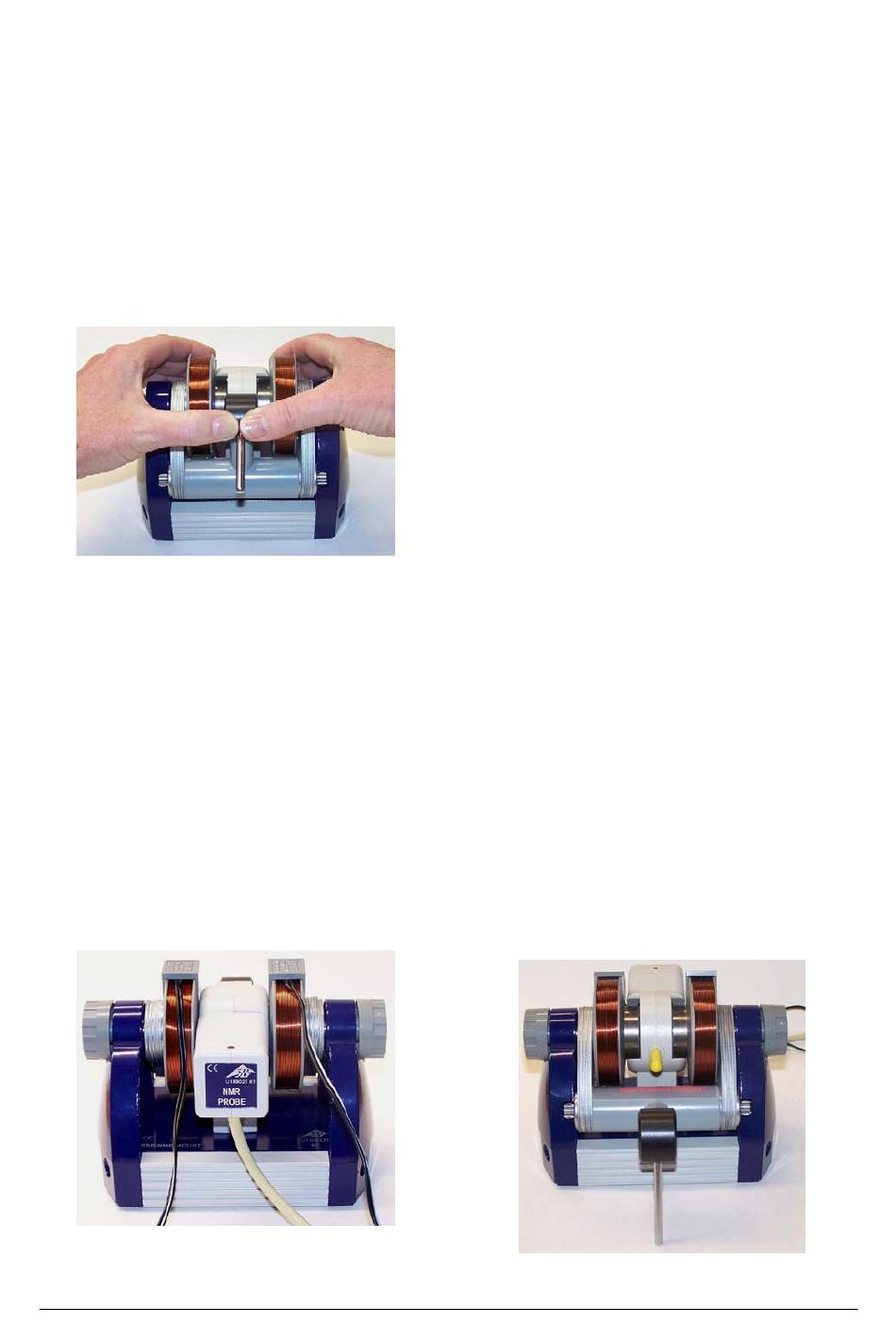

Fig. 5 Desmonte de la unidad magnética de la unidad
6.2 Enlace con la consola de control
•
Se coloca el cabezal de medida en el alojamiento
en la unidad básica de tal forma que quede en
contacto con la carcasa (ver. Fig. 6).
•
Se inserta el cable de conexión del cabezal de
medida en el casquillo "Probe In" de la consola
de control, teniendo en cuenta la muesca en el
casquillo de conexión.
•
Se conectan las bobinas en el casquillo "Coil" en
el dorso de la consola de control.
•
Se enlaza la consola de control con la fuente de
alimentación
enchufable
casquillo "12 VAC / 1A".
Fig. 6 Unidad básica con cabezal de medida
básica
por
medio
6.3 Compensación y ajustes
6.3.1 Utilización de un osciloscopio
•
La salida "SIGNAL OUT" de la consola de control
se enlaza con el Canal 1 del osciloscopio y la
salida "FIELD OUT" con el Canal 2. (ver Fig. 8).
•
Se realizan los siguientes ajustes en el
osciloscopio:
Canal 1:
Canal 2:
Base de tiempos:
Disparo en el canal 1, flanco negativo
6.3.2 Utilización del 3B NETlog™
•
Se conecta la salida "SIGNAL OUT" de la consola
de control en la entrada
salida "FIELD OUT" en la entrada
•
Se enlaza el 3B NETlog™ con el PC y se inicia el
software 3BNETlab
•
En el menú "Messlabor" se crea un juego de
datos y se definen los siguientes parámetros: En
el menú "Messlabor" se crea un juego de datos y
se definen los siguientes parámetros:
Entrada A: Campo, Modo de entrada VDC,
Alcance de entrada 2 V
Entrada B: Señal, Modo de entrada VDC, Alcance
de entrada 2 V
Intervalo de medida: 500 μs (2 kHz)
•
Se ajusta el disparo en la entrada A, flanco
negativo y un umbral de disparo positivo de
aprox. 10% a 20%.
•
Se pulsa el botón "Oszilloskop" y se inicia la
medición.
Se abre la ventana de osciloscopio.
6.4 Realización del experimento
del
•
Se inserta la muestra de glicerina (tapa amarilla)
en el alojamiento para muestras (ver Fig. 7).
Fig. 7 Unidad básica con la muestra de glicerina
3
0,5 V CC
0,5 V CC
5 ms
IN
U
del 3B NETlog™ y la
B
IN
U .
A
TM
.
