5.5.5 Exporter les séries de mesures
Illustration 12
Illustration 13
En principe, les noms des dossiers et des fichiers s'affichent en minuscules car toute saisie n'est pos-
sible qu'en minuscules. Les noms de dossiers et de fichiers contenant des caractères spéciaux ou des
trémas ne s'affichent pas. Dans ce cas, le symbole d'avertissement
droit de l'écran.
Les touches fléchées haut ▲ et bas ▼ permettent de sélectionner les dossiers et fichiers disponibles.
Une fois un dossier sélectionné, la touche droite ► permet d'afficher son contenu. Pour retourner au
dossier supérieur, il suffit d'utiliser la touche gauche
généré automatiquement, est toujours affiché dans la barre d'état en bas de l'écran.
Lorsqu'un fichier est sélectionné, la touche fléchée droite ► permet d'activer la barre d'état. Le nom
de fichier généré automatiquement est alors remplacé par le fichier sélectionné.
Le nom de fichier peut à présent être adapté.
Il est possible d'effacer les différents caractères à l'aide de la touche Retour. Les touches fléchées
droite ► et gauche
appuyant plusieurs fois sur la touche numérique correspondante. Les touches fléchées haut ▲ et bas
▼ permettent de quitter la barre d'état. La première ou la dernière entrée de la liste des dossiers ou
noms de fichiers est alors sélectionnée.
Si l'on se trouve au début ou à la fin d'une liste, il est également possible d'activer la barre de statut à
l'aide des touches fléchées haut ▲ et bas ▼.
L'exportation des données est démarrée par un appui sur la touche de fonction F2 (Enregistrer). En
fonction de la quantité des données, l'exportation peut prendre un certain temps. La fin de l'exporta-
tion est indiquée par une notification. La touche de fonction F1 (Retour) permet encore et toujours de
retourner au menu principal.
Le fichier d'exportation est généré au format CSV. Un point-virgule est utilisé comme séparateur. Il est
codé en UTF-8. Le cas échéant, ces paramètres doivent être définis dans le programme avec lequel le
fichier d'exportation est ouvert, par exemple Microsoft
18

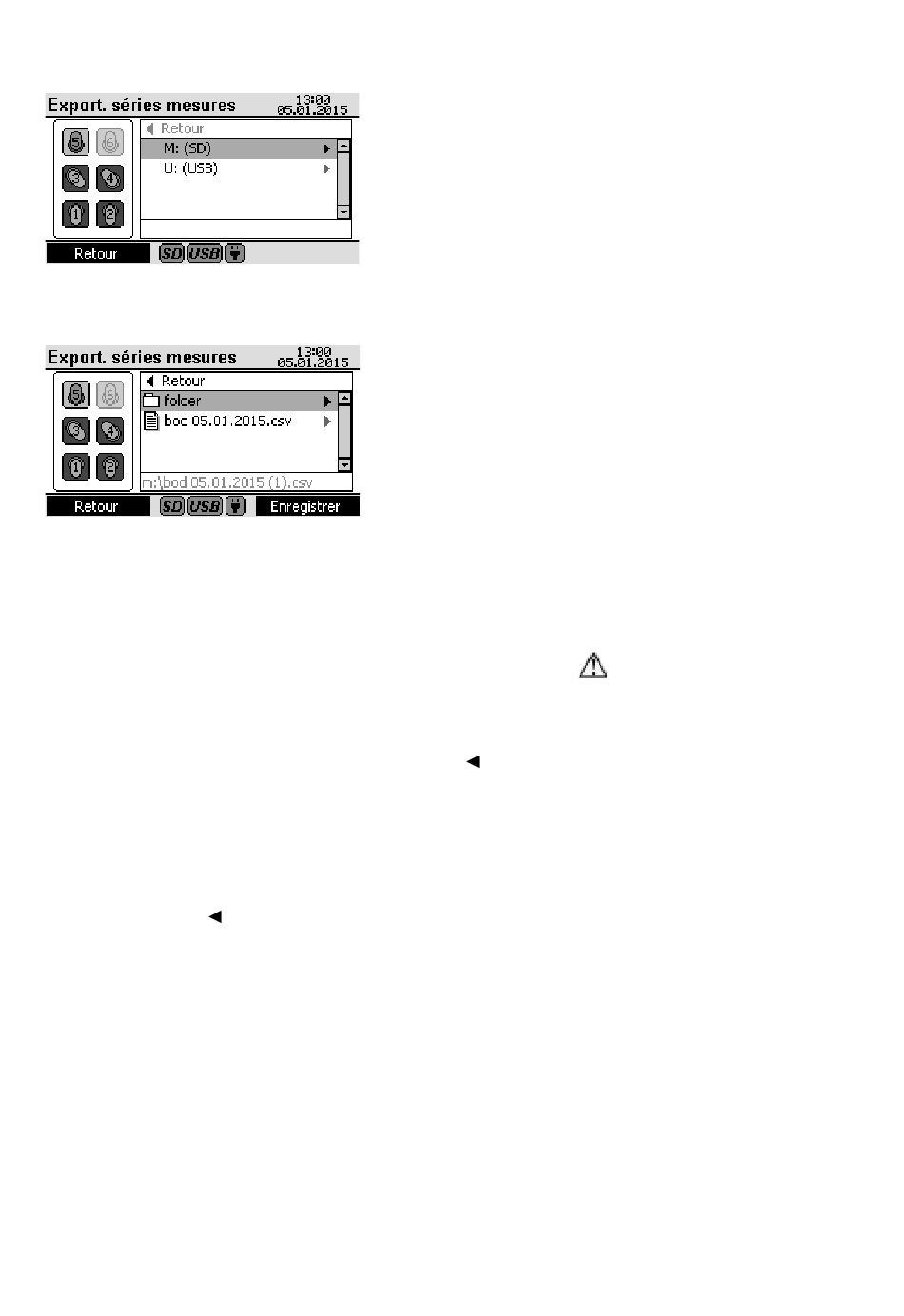

Pour exporter une plage de mesure il suffit de choisir l'opti-
on « Exporter la plage de mesure » du menu principal.
À gauche de l'écran on trouve une représentation schéma-
tique du support (rack). Tout comme dans les autres menus,
un symbole grisé (Illustration 12, poste de mesure 6), indique
que l'appareil n'a pas détecté de tête. Dans l'Illustration
12, les têtes des postes de mesure un à quatre sont sélecti-
onnées. Au poste de mesure cinq, une tête est présente mais
n'a pas été sélectionnée.
Seules les têtes sélectionnées sont prises en compte pour
l'exportation. Les touches têtes permettent de les sélecti-
onner/désélectionner de manière ciblée.
La fenêtre du côté droit affiche les lecteurs cibles. Il est
possible de sauvegarder les données soit sur une carte SD,
soit sur une clé USB. Connecter le support correspondant à
l'appareil et patienter jusqu'à ce que le symbole correspon-
dant s'affiche dans le pied de page de l'écran. Sélectionner
le support choisi à l'aide des touches fléchées haut ▲ et bas
▼. La touche fléchée droite ► permet uniquement d'affi-
cher le contenu du support de données.
Un symbole correspondant permet de faire la distinction
entre les dossiers et les fichiers (Illustration 13).
permettent de déplacer le curseur. Les nouveaux caractères sont encodés en
apparaît dans le coin supérieur
. Le chemin d'accès, suivi d'un nom de fichier
Excel
.
®
®
BOD Direct plus_FR_1 08/2015
