Nachfolgend sehen Sie eine Übersicht der von den IKA Control- Geräten verstandenen (NAMUR)-Befehlen.
Verwendete Abkürzungen:
X,y =
Numerrierungsparameter (Integerzahl)
m =
Variablenwert, Integerzahl
n =
Variablenwert, Fließkommazahl
NAMUR Befehle
Funktion
IN_NAME
Anforderung der Bezeichnung
IN_PV_X
Lesen des Ist-Wertes
X=1;2;3;4;
IN_SOFTWARE
Anforderung der Software Identnummer, Datum, Version
IN_SP_X
Lesen des gesetzten Sollwertes
X=1;2;3;4;6;
IN_TYPE
Anforderung der Laborgerätekennung
OUT_NAME
Ausgabe der Bezeichnung name. (Max. 10 Zeichen, Default: LR 1000 control)
OUT_SP_12@n
Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes
OUT_SP_42@n
Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes
OUT_SP_X n
Setzen des Soll-Wertes auf n
X=1;2;4;6
OUT_WD1@m
Watchdog Modus 1: Tritt das WD1-Ereignis ein, wird die Heiz- und Schüttelfunktion
ausgeschaltet und es wird PC 1 angezeigt.
Setzen der Watchdogzeit auf m (20...1500) Sekunden, mit Echo der Watchdogzeit. Dieser
Befehl startet die Watchdogfunktion und muss immer innerhalb der gesetzten Watchdogzeit
gesendet werden
OUT_WD2@m
Watchdog Modus 2: Tritt das WD2-Ereignis ein, wird der Drehzahlsollwert auf die
gesetzte WDSicherheitssolldrehzahl und der Temperatursollwert auf die gesetzte WD-
Sicherheitssolltemperatur gesetzt. Die Warnung PC 2 wird angezeigt.
Das WD2 Ereignis kann mit OUT_WD2@0 zurückgesetzt werden - dadurch wird auch die
Watchdogfunktion gestoppt. Setzen der Watchdogzeit auf m (20...1500) Sekunden, mit Echo
der Watchdogzeit. Dieser Befehl startet die Watchdogfunktion und muss immer innerhalb der
gesetzten Watchdogzeit gesendet werden.
RESET
Ausschalten der Gerätefunktion.
START_X
Einschalten der Geräte - (Remote) Funktion
X=1;2;4
STATUS
Ausgabe des Status
1S: Betriebsart A
2S: Betriebsart B
3S: Betriebsart C
S0: Manueller Betrieb ohne Störung
S1: Automatischer Betrieb Start (ohne Störung)
S2: Automatischer Betrieb Stop (ohne Störung)
<0: Fehlercode: (-1)
- 1: Error 1
- ... (siehe Tabelle)
-31: Error 31
-83: Falsche Parität
-84: Unbekannter Befehl
-85: Falsche Befehlsreihenfolge
-86: Ungültiger Sollwert
-87: Nicht genügend Speicher frei
STOP_X
Ausschalten der Geräte - (Remote) Funktion.
X=1;2;4
Die mit OUT_SP_X gesetzte Variable bleibt erhalten.
Beinhaltet den Befehl RMP_STOP.
(Anzeige zusätzlich: PC)
24
X = 1
Pt100 Mediums-Temperatur (externer Messfühler)
X = 2
Temperatur (Heizblock)
X = 3
Sicherheitstemperatur
X = 4
Drehzahl
X = 6
Sicherheitsdrehzahl
"Watchdog" Funktion, Überwachung des seriellen
Datenflusses
Findet nach der Aktivierung dieser Funktion (siehe Na-
mur Befehle), innerhalb der gesetzten Überwachungszeit
("Watchdogzeit"), keine erneute Übertragung dieses Be-
fehles vom PC statt, so werden die Funktionen Heizen und
Schütteln entsprechend dem eingestellten "Watchdog"-
Modus abgeschaltet, oder auf vorher gesetzte Sollwerte
weitergeregelt. Zur Unterbrechung der Übertragung kann
es z.B. durch Betriebssystemabstürze, Stromausfall am PC,
oder Unterbrechung des Verbindungskabels zum Gerät
kommen.

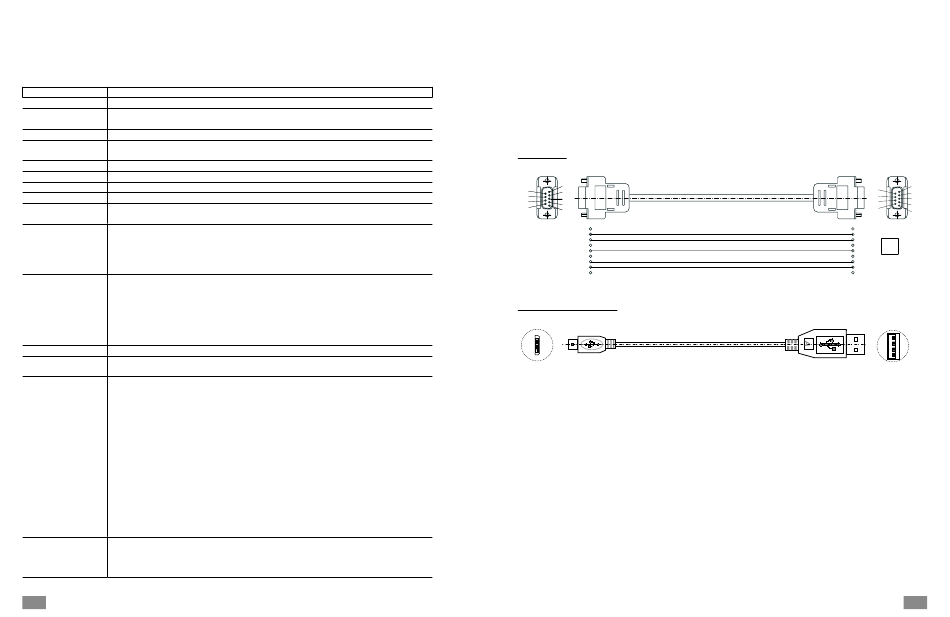

PC 1.1 Kabel
Erforderlich zur Verbindung der 9-poligen Buchse mit einem PC.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
USB Kabel A - Micro B 2.0
Erforderlich zur Verbindung des USB-Anschlusses (9, siehe Fig. 2) mit einem PC.
USB micro B
"Watchdog"– Modus 1
Tritt eine Unterbrechung der Datenkommunikation (länger
als die eingestellte Watchdogzeit) auf, werden die Funkti-
onen Heizen und Schütteln abgeschaltet und es wird PC 1
angezeigt.
"Watchdog"– Modus 2
Tritt eine Unterbrechung der Datenkommunikation (länger
als die eingestellte Watchdogzeit) auf, so wird der Drehzahl-
sollwert auf die gesetzte WD-Sicherheitssolldrehzahl und
der Temperatursollwert auf die gesetzte WD-Sicherheitssoll-
temperatur gesetzt. Die Warnung PC 2 wird angezeigt.
9
8
7
6
1
2 RxD
3 TxD
PC
4
5 GND
6
7 RTS
8 CTS
9
Fig. 19
USB A
Fig. 20
5
4
3
2
1
25
