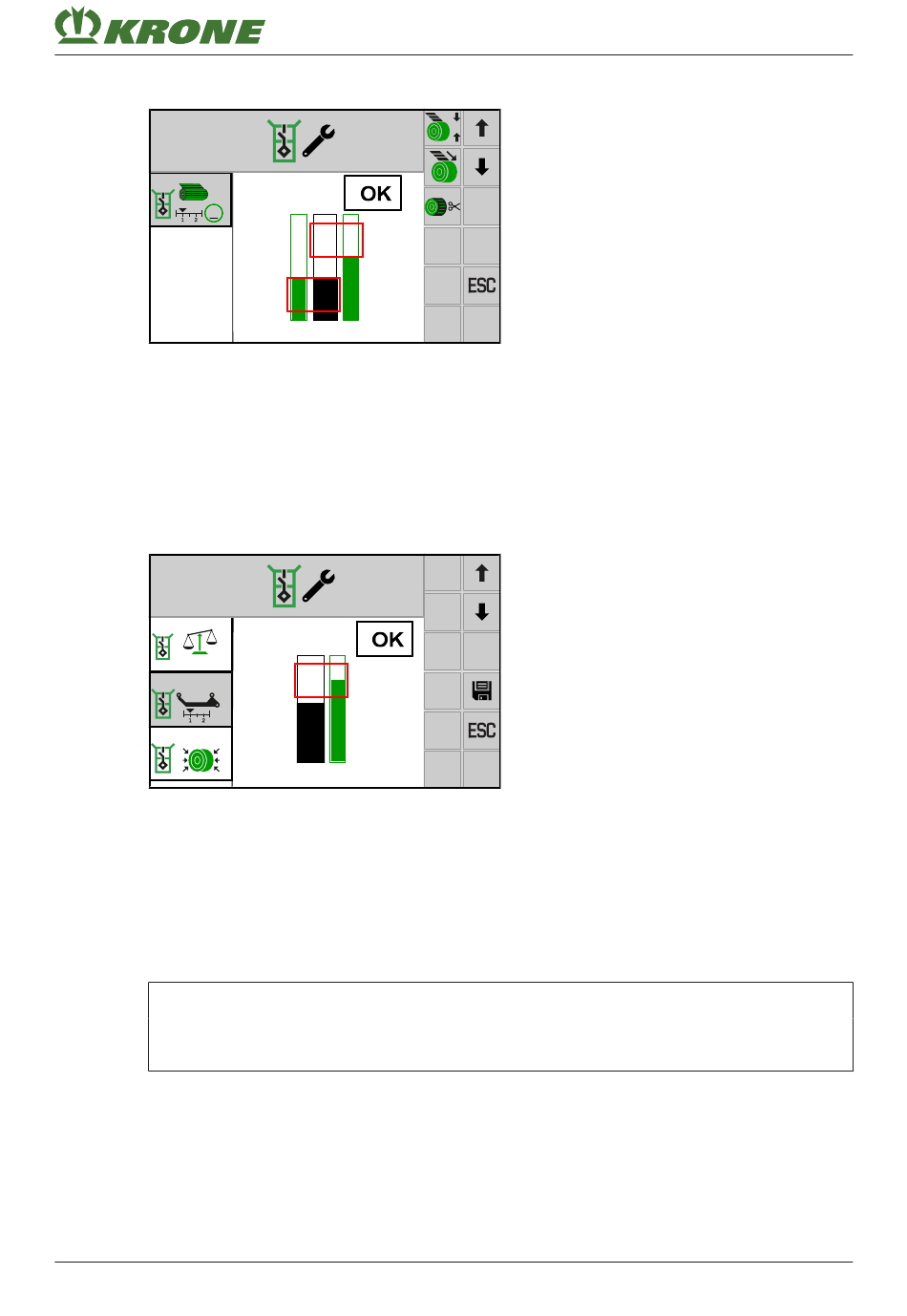

13.15.1.4 Régler le capteur B61 « Liage 1 (passif) »
15-1
B61
M1
EQ003-106
ü
Le menu 15-1 « Test des capteurs » est appelé.
ü Le capteur B61 « Liage 1 (passif) » est sélectionné.
L'enregistrement n'est possible que si la barre se trouve dans le rectangle rouge inférieur ou
supérieur de la barre indicatrice.
Pour régler la position d'alimentation et finale,
13.15.1.5 Réglage du capteur B77 « Position releveur de balle »
15-1
B59-B60
CH 2
B77
B84
EQ003-562
La barre verte dans le menu 15-1 « Test des capteurs » indique la valeur enregistrée. La barre
noire indique la valeur actuelle du capteur. Dès qu'une nouvelle valeur est enregistrée, la barre
verte se conforme à la barre noire.
ü
Le menu 15-1 « Test des capteurs » est appelé.
ü Le capteur B77 est sélectionné
• Le releveur de balle est en position neutre.
„ Régler le capteur de sorte que la valeur de tension se trouve à env. 4,8 V.
INFORMATION
L'enregistrement n'est possible que si la barre (2) se trouve dans le rectangle (1) de la barre
indicatrice.
Comprima CV 150 XC Plus
Notice d'utilisation originale 150001180_01_fr
1
5,0V
3,5V
2,5V
1,0V
2,4V 2,4V 3,5V
1
state:
5,2V
4,0V
1,0V
1,0V
3,2V 4,8V
0
voir Page 218.
