13.15 Menu 15 « Réglages »
Symbole
Valeurs de réglage des capteurs de proximité inductifs (NAMUR) :
La partie supérieure de la barre indicatrice indique la valeur de réglage minimale et maximale
du capteur métallisé (métal devant le capteur). La valeur de réglage actuelle (valeur réelle) est
affichée sous la barre indicatrice.
L'écart entre le capteur et le métal doit être réglé de sorte que dans l'état métallisé, la barre se
trouve sur la marque supérieure. Puis contrôler, à l'état non métallisé, que la barre se trouve
dans la zone de marque inférieure.
Capteurs possibles (en fonction de l'équipement de la machine)
Vous trouverez une vue d'ensemble des capteurs, actionneurs et appareils de commande dans
le plan de circuits électriques se trouvant en annexe.

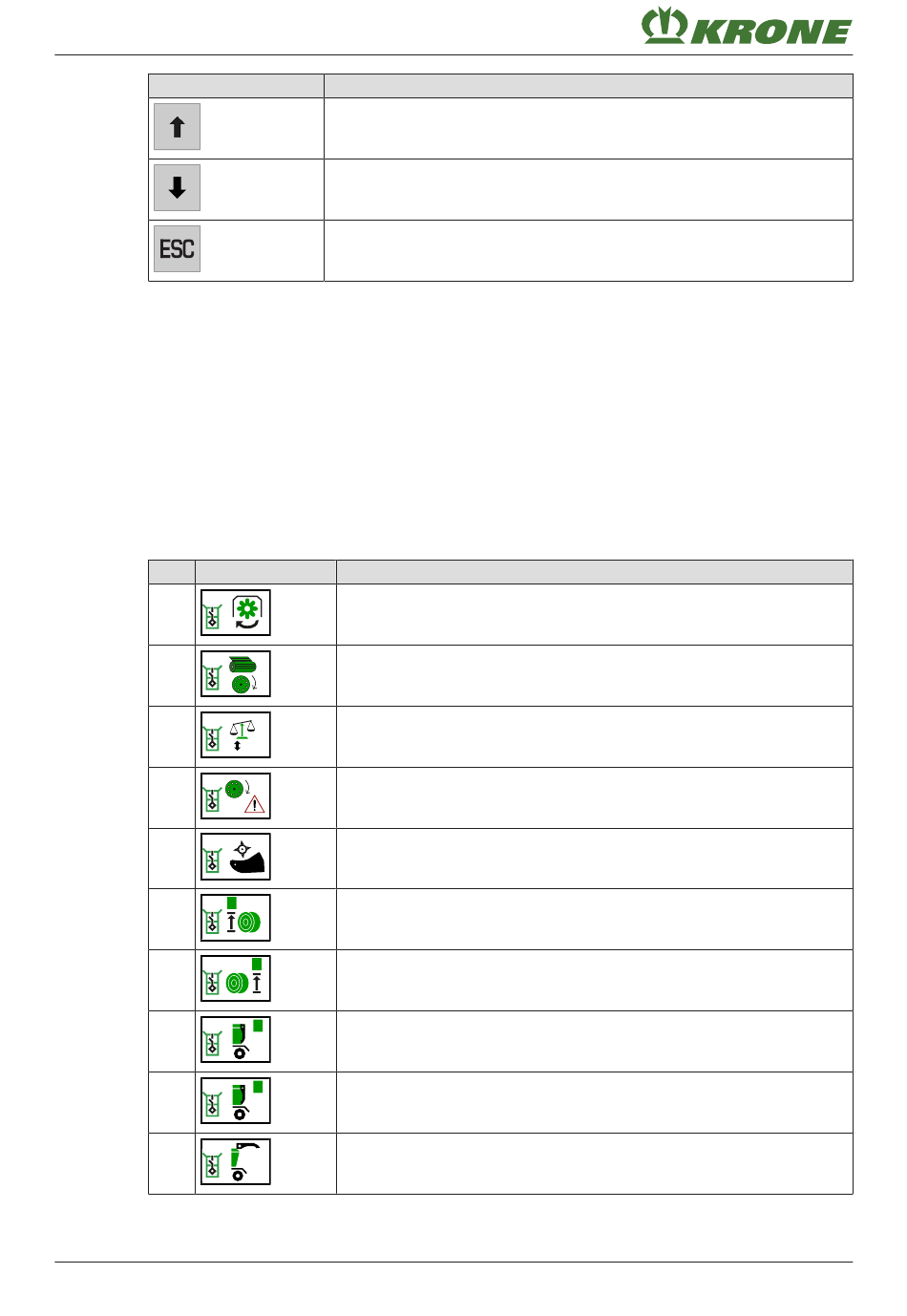

N°
Capteur
B01
B01
B02
B02
B03
B03
B05
B05
B08
B08
B09
B09
B10
B10
B11
B11
B12
B12
B14
B14
194
Désignation
Sélectionner le capteur précédent
Sélectionner le capteur suivant
Quitter le menu
Désignation
Vitesse de rotation chambre à balles
Liage activé
Capteur d'accélération dispositif de pesage
a
Patinage fond à rouleaux
Cassette à couteaux en haut
Indicateur de remplissage à gauche
L
Indicateur de remplissage à droite
R
Crochet de fermeture trappe arrière gauche
L
Crochet de fermeture trappe arrière droite
R
Trappe arrière ouverte
Comprima CV 150 XC Plus
Notice d'utilisation originale 150001180_01_fr
