Position (II) : roue d'appui (1) réglée à un niveau bas pour un sol porteur
Démonter les 2 vis (2) sur les deux côtés de la roue d'appui (1).
Amener la roue d'appui (1) de la position (II) à la position (I) ou inversement et monter à
l'aide des vis (2).
INFORMATION
Il est conseillé d'adopter la position (I) en cas d'humidité et, donc, de sol non porteur. De cette
manière, la roue d'appui ne s'enfoncera pas dans le sol, car le support de la roue d'appui va
également s'appuyer sur le sol.
7.10.6
Replier le vire-balles lors de l'utilisation
Lorsque la balle ronde ne doit pas être déposée à l'avant, le vire-balles peut être replié pendant
l'utilisation. Pour ce faire, il est également nécessaire de démonter la roue d'appui.

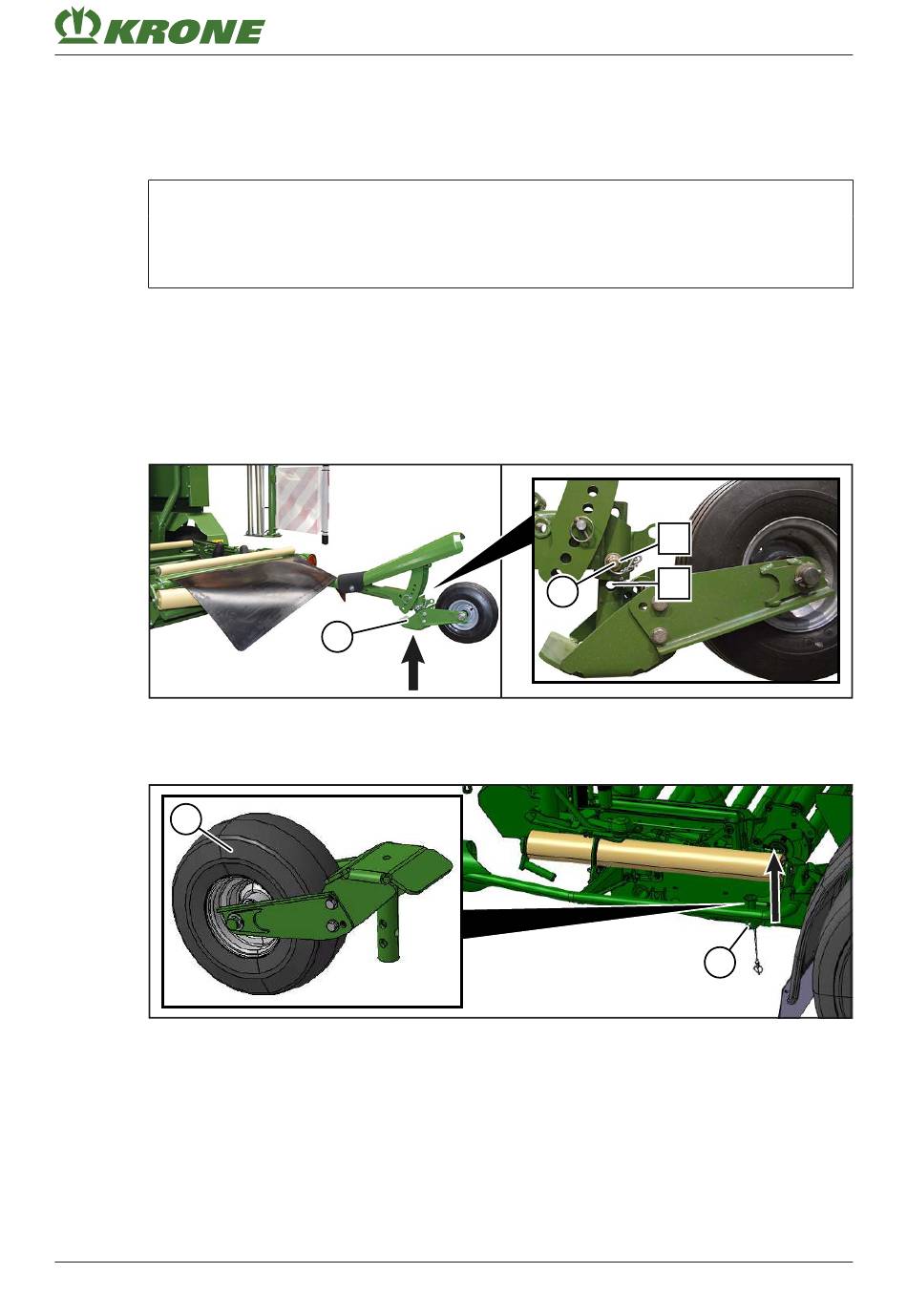

Démonter la roue d'appui
RP000-239
Desserrer la goupille pliante et retirer le boulon (2).
Extraire la roue d'appui (1) dans le sens opposé aux flèches.
1
RPG000-105
Sur le côté droit du dispositif d'enroulement, enfoncer la roue d'appui (1) dans le sens
contraire des flèches.
Bloquer à l'aide du boulon (2) et de la goupille pliante.
Comprima CV 150 XC Plus
Notice d'utilisation originale 150001180_01_fr
Mettre le vire-balles en service (sur la version « Vire-balles »)
