E – Mesure de facteur de puissance + Angle de phase
Pour éviter des dommages à l'appareil et des lésions à l'utilisateur, n'effectuez jamais des
mesures supérieures des plages hautes de l'appareil qui dans ce cas sont de tension AC 600V
R.M.S. et courant AC 1000A R.M.S.
Pour la mesure du facteur de puissance + angle de phase, vous devez connecter le mesureur de la
façon suivante:
Appuyez sur la touche MENU jusqu'à sélectionner la mesure du facteur de puissance (Display
1.
Principal) + angle de phase (Display Secondaire).
Appuyez sur le levier pour ouvrir la mâchoire du transformateur. Centrez la phase à mesurer
2.
dedans la mâchoire du transformateur, lâchez le mesureur lentement jusqu'à que la mâchoire
du transformateur soit complètement fermée, Assurez-vous que la phase qui va être évaluée
est placé dans le centre de la mâchoire du transformateur, si la phase à mesurer n'est pas
dedans la mâchoire, il peut se produire une déviation de la mesure. Seulement le mesureur
peut faire une mesure par phase, (il ne mesure qu'un conducteur à chaque fois). Si vous
trouvez un autre conducteur ou phase dedans la mâchoire, ce fait peut produire une déviation
de la mesure, et en conséquence les résultats peuvent varier.
La méthode de connexion de 3 phases, 4 câbles – 3 phases, 3 câbles – phase simple, 2
3.
câbles, peuvent s'observer dans les pages 19, 20 et 21.
Lorsque vous mesurez 3 phases, 4 câbles, vous devez tenir compte des points suivants :
4.

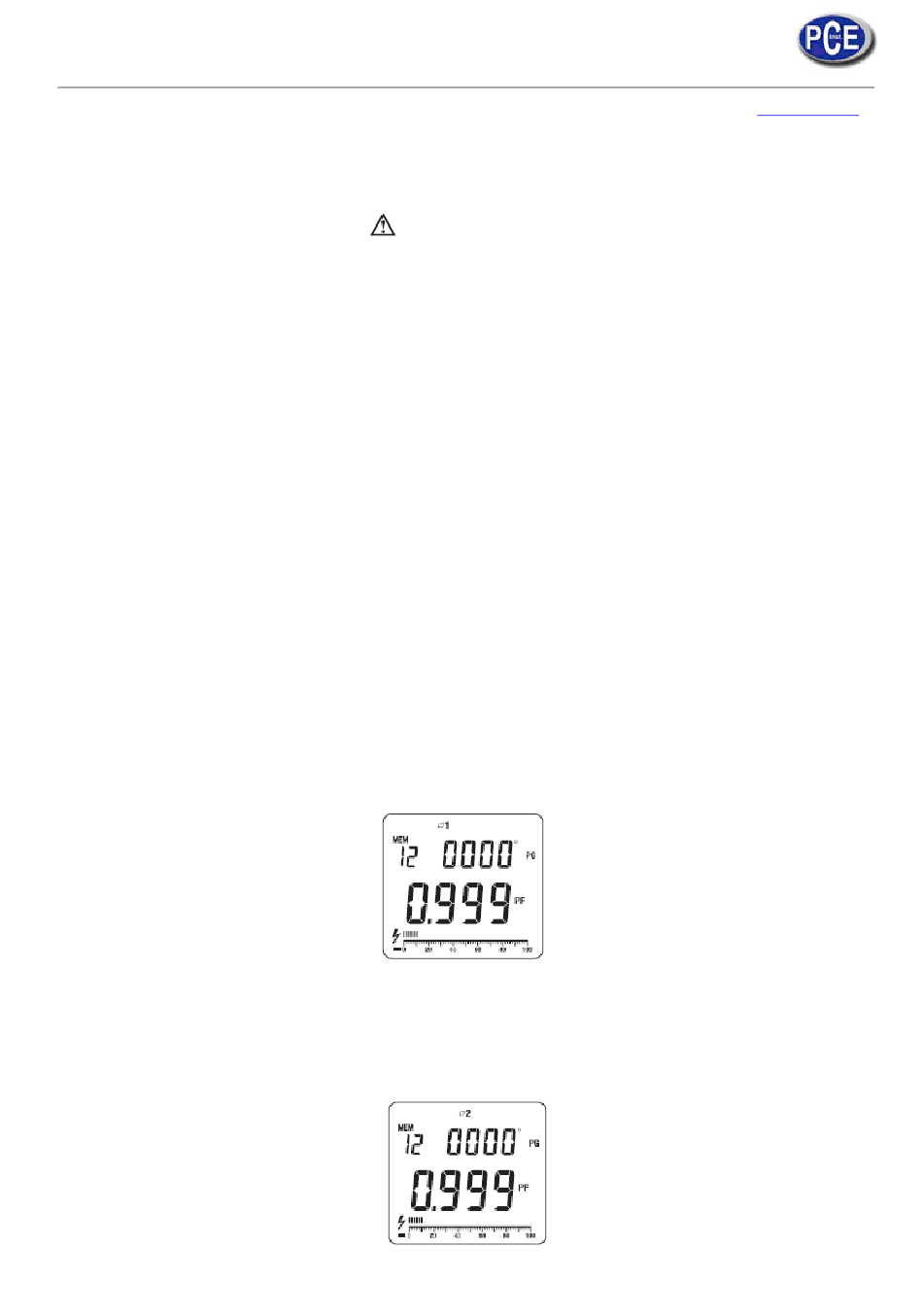

Appuyez sur SELECT pour sélectionner la première phase (Ø1), comme il est montrée
•
dans l'image ci-dessous.
L'écran montre deux mesures, la valeur du facteur de puissance PF, en plus de montrer
•
la valeur de l'angle de phase PG de la première phase (Ø1).
Appuyant à nouveau sur la touche SELECT, vous sélectionnez la deuxième phase (Ø2),
•
comme il se montre dans l'image suivante.
Notice d'emploi
Avertissement
27
