a. Réglage de l'analyseur pour mesurer tout système de puissance (3P4W, 3P3W, 1P2W,
ou 1P3W). Pour voir l'analyse d'harmoniques en tension ou courant, les usagers peuvent
appuyer sur la touche MAG.
b. A p r è s a v o i r a p p u y é s u r l a t o u c h e MAG, la forme d'onde apparaitra sur la partie
gauche de l'écran LCD. En plus les harmoniques de 1 à 50 apparaitront sur la partie
droite de l'écran.
c. Les valeurs maximum positives et négatives apparaitront en forme d'onde (Vpk).
d. La valeur réelle RMS et la distorsion totale d'harmoniques (THD-F) de la tension ou du
courant seront indiquées sous forme d'onde.
e. Le curseur (flèche ↑) indiquera le point actuel des harmoniques. La fréquence (HZ) se
visualisera du côté du curseur. Le pourcentage d'harmoniques (%) apparaitra sous le
curseur. La magnitude des harmoniques (V ou Ar) ainsi que l'angle de phase se
visualisera à côté du %.
f. Pour bouger le curseur vers les harmoniques suivants, appuyez sur la touche ◄►
g. Pour voir la page suivante de la 51 à la 99, appuyez sur la touche ► pour passer la à
l'ordre 50 ou appuyez sur la touche ◄ pour passer à l'ordre 1
NOTE:
Si la forme d'onde se coupe en pointe ou elle est trop petite sur l'écran LCD, appuyez sur
la touche PLAGE pour sélectionner une plage SUPERIEURE ou INFERIEURE pour
mieux le visualiser. L'indicateur de plage est un symbole derrière l'unité de la valeur
RMS, L ou H.

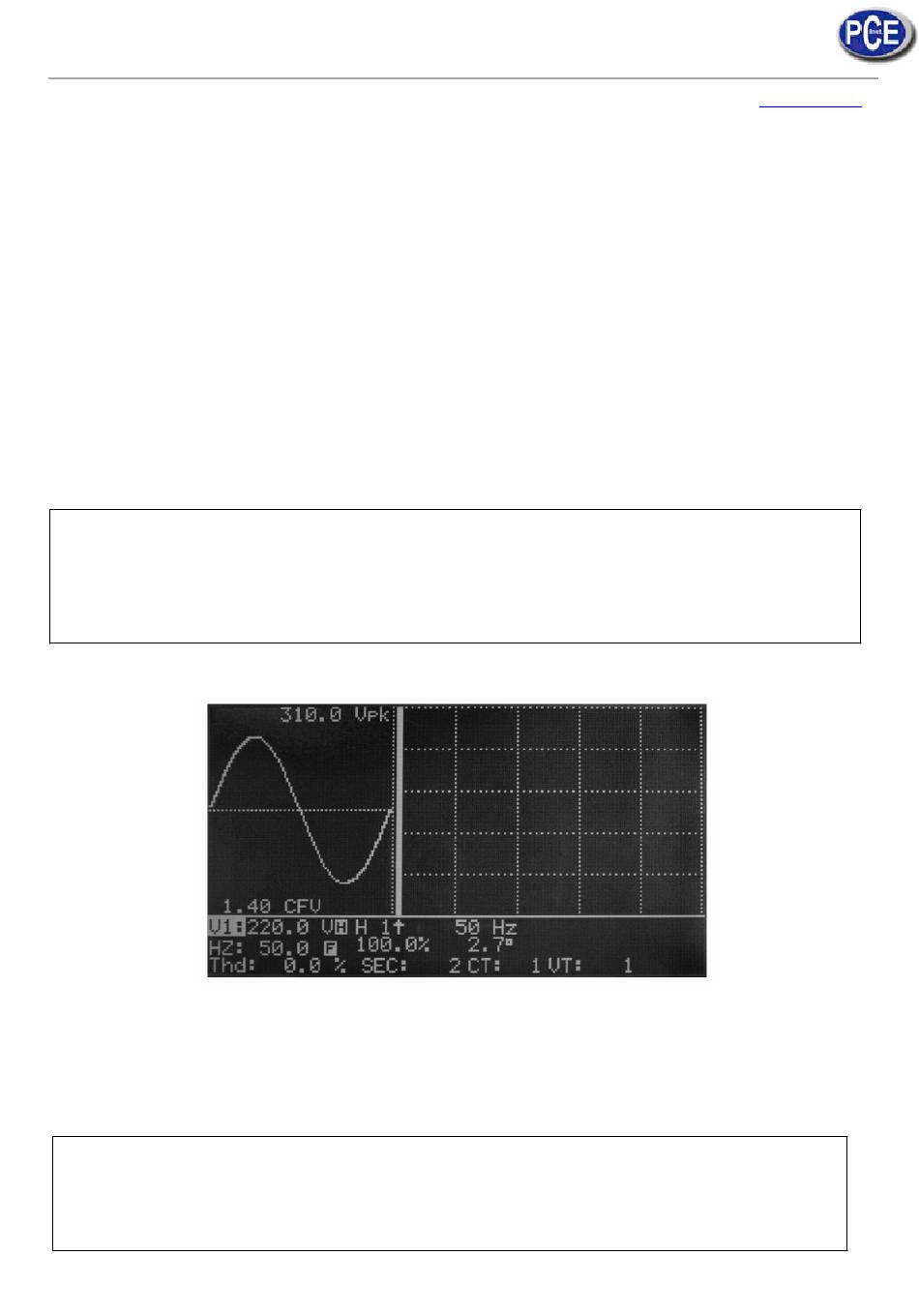

3.7 Visualisation de l'angle de phase des harmoniques
En appuyant sur la touche MAG, la magnitude de chaque harmonique se visualise sur
l'écran. Pour réviser l'angle de phase de chaque harmonique, les usagers peuvent appuyer
sur la touche PHASE. L'angle de phase apparaitra à côté du %. Cet angle de phase se
mesure à partir de la forme d'onde. 0 peut ne pas correspondre pour V1. Le reste de phases
d'angles (V2, V3, I1,I2 et I3) est indiqué par rapport à V1.
NOTE:
Si la forme d'onde se coupe à la pointe ou elle est trop petite sur l'écran LCD, appuyez
sur la touche PLAGE pour sélectionner une plage SUPERIEURE ou INFERIEURE
pour mieux la visualiser. L'indicateur de plage est un symbole derrière l'unité de valeur
RMS, L ou H.
