D – Mesure de puissance apparente + Puissance réactive
Pour éviter des dommages à l'appareil et des lésions à l'utilisateur, vous ne devez jamais
effectuer des mesures supérieures des plages hautes de l'appareil qui dans ce cas sont de
Tension AC 600V R.M.S. et Courant AC 1000A R.M.S.
Pour la mesure de la puissance apparente + puissance réactive, vous devez connecter la mesure de
la façon suivante:
Appuyez sur la touche MENU jusqu'à sélectionner la mesure de puissance apparente
1.
(Display Principal) + Puissance réactive (Display Secondaire).
Appuyez sur le levier pour ouvrir la mâchoire du transformateur. Centrez la phase à mesurer
2.
dedans de la mâchoire du transformateur, libérez le mesureur lentement jusqu'à que la
mâchoire du transformateur soit totalement fermée. Assurez-vous que la phase qui va être
évaluée est placée dans le centre de la mâchoire du transformateur, si la phase à mesurer
n'est pas dedans la mâchoire, il peut se produire une déviation de la mesure. Seulement le
mesureur peut effectuer une mesure par phase, (Il mesure un conducteur à chaque fois). Si
vous trouvez un autre conducteur ou phase dans la mâchoire, ce fait, peut produire une
déviation de la mesure, en conséquence, les résultats peuvent varier.
La méthode de connexion de 3 phases, 4 câbles – 3 phases, 3 câbles – Phase simple, 2
3.
câbles, peuvent être observées dans les pages 19, 20 et 21.
Lorsque vous mesurez 3 phases, 4 câbles, vous devez tenir compte des points suivants:
4.

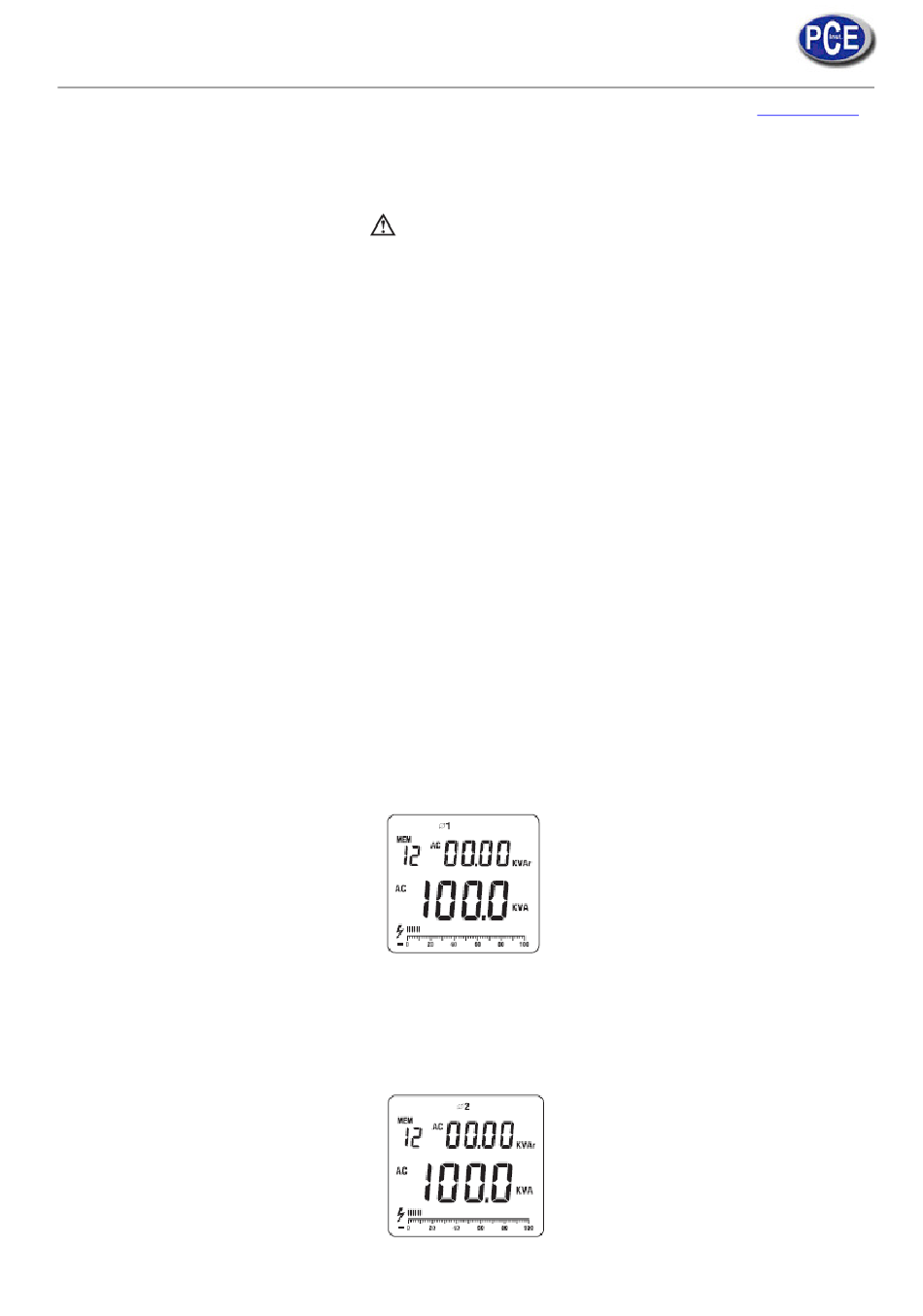

Appuyer sur SELECT pour sélectionner la première phase (Ø1), comme il se montre sur
•
l'image ci-dessous.
L'écran montre deux mesures, la valeur de la puissance apparente en KVAR, en plus de
•
montrer la valeur de puissance réactive en Kva de la première phase (Ø1).
Appuyant à nouveau sur la touche SELECT, sélectionnez la deuxième phase (Ø2),
•
comme il est montré dans l'image suivante.
