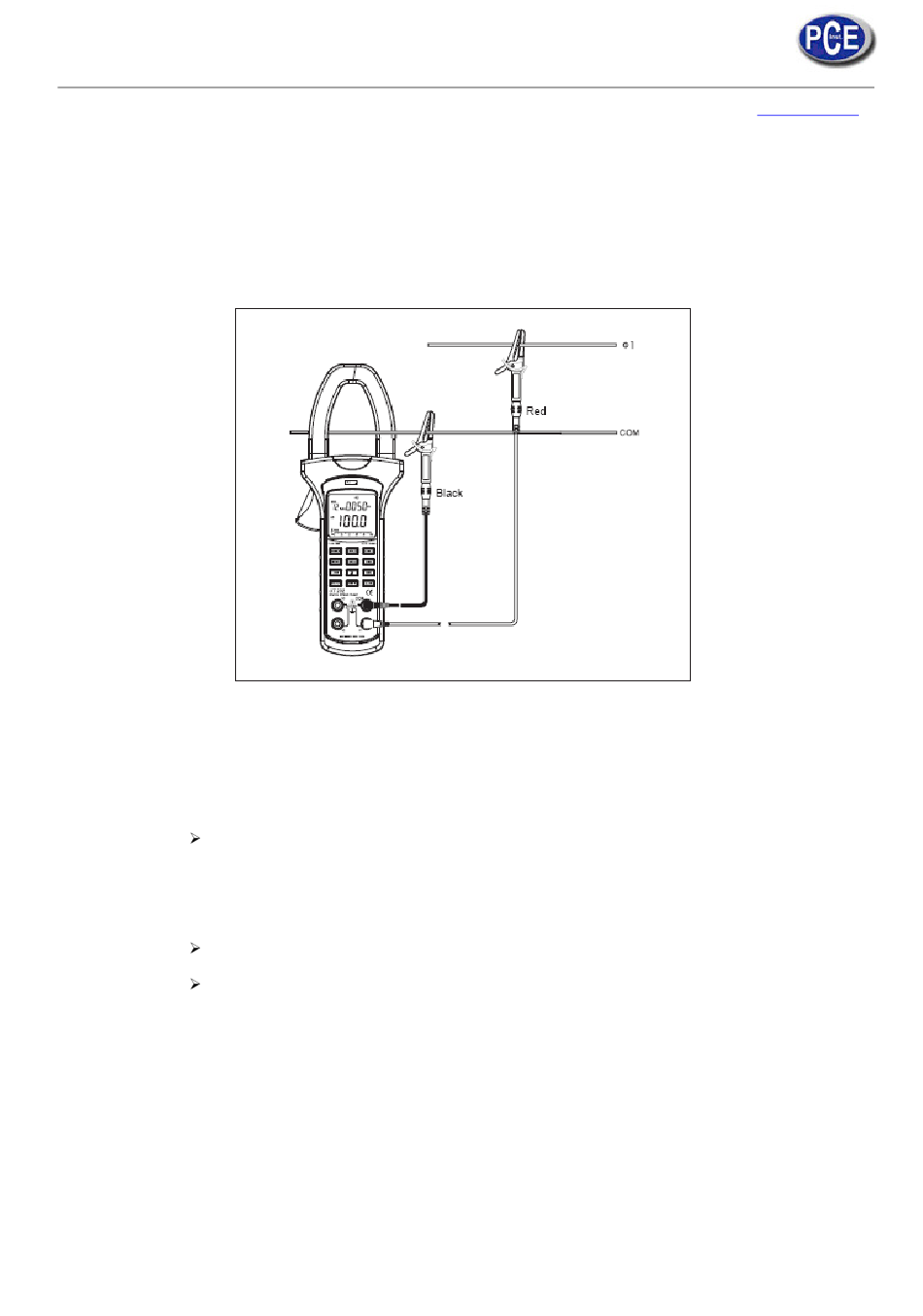

Lorsque vous souhaitez mesurer une Phase Simple, 2 Câbles, vous devez connecter le mesureur
selon le dessin ci-dessous.
Insérez le câble d'essai rouge aux terminaux V1, V2 ou V3 correspondants à chacune
des phases que vous voulez mesurer. Si vous voulez mesurer la phase (Ø1), vous
devez introduire le câble rouge en V1, si vous voulez mesurer la phase (Ø2), vous
devez introduire le câble rouge en V2 et pour finir, si vous voulez mesurer la phase
(Ø3), vous devez introduire le câble rouge en V3.
Insérez le câble d'essai noir au terminal d'entrée COM.
Connectez les câbles antérieurement mentionnés, un au câble neutre du système et
l'autre à la phase que vous souhaitez mesurer.
