Pour éviter des dommages à l'appareil et des lésions à l'utilisateur, n'effectuez jamais des
mesures supérieures aux plages hautes de l'appareil qui dans ce cas sont de tension AC 600V
R.M.S. et courant AC 1000A R.M.S.
Pour la mesure de l'énergie active + Temps, vous devez connecter le mesureur de la façon suivante:
Appuyez sur la touche MENU jusqu'à sélectionner la mesure de l'énergie active (Display
1.
Principal) + temps (Display Secondaire).
Appuyez sur le levier pour ouvrir la mâchoire du transformateur. Centrez la phase à mesurer
2.
dedans la mâchoire du transformateur, libérez le mesureur lentement jusqu'à que la mâchoire
du transformateur soit totalement fermée. Assurez-vous que la phase qui va être évaluée est
placée dans le centre de la mâchoire du transformateur, si la phase à mesurer n'est pas
dedans la mâchoire, il peut se produire une déviation de la mesure. Seulement le mesureur
peut effectuer une mesure par phase, (il ne mesure qu'un conducteur à chaque fois).Si vous
trouvez un autre conducteur ou phase dedans la mâchoire, ce fait peut produire une déviation
de la mesure, en conséquence les résultats peuvent varier.
La méthode de connexion de 3 phases, 4 câbles – 3 phases, 3 câbles – phase simple, 2
3.
câbles, elles peuvent être observées dans les pages 19, 20 et 21.

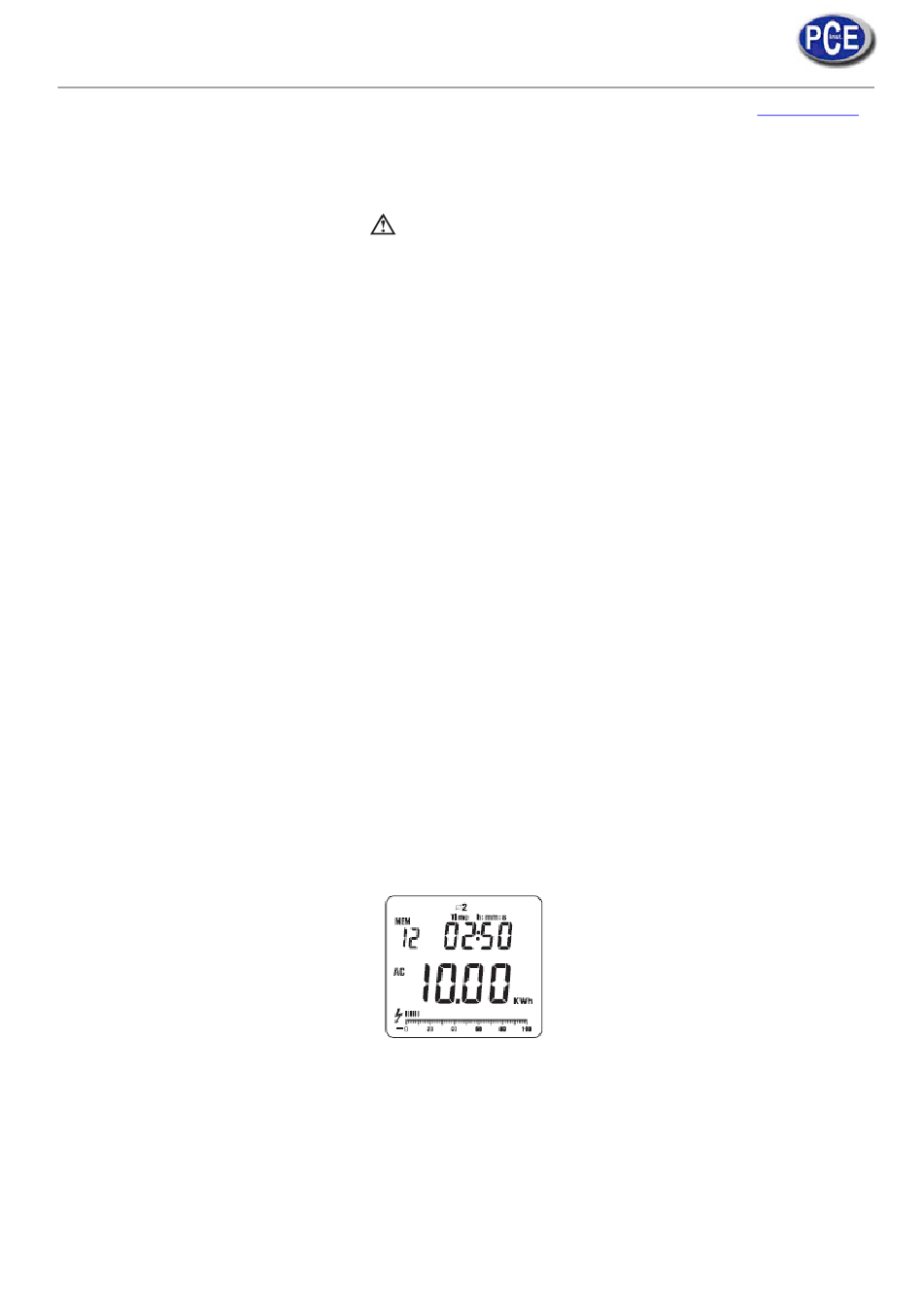

Appuyez sur SELECT, vous sélectionner une des 3 phases disponibles, comme il se montre
4.
dans l'image ci-dessous:
L'écran montre deux mesures, la valeur de l'énergie active kWh, en plus de montrer la
•
valeur du temps de la phase correspondante.
Les mesures acquises augmenteront avec le temps, car la puissance avec le temps
•
augmente. Appuyant sur la touche HOLD, vous arrêterez la lecture du temps et de
l'énergie, mais elle s'arrête seulement dans le display. Le mesureur continue à lire des
lectures et accumule l'énergie, pour que vous revenez à l'écran normal et vous continuez
à lire l'énergie.
Notice d'emploi
F – Mesure d'énergie active + Temps
Avertissement
