4
Manipulation

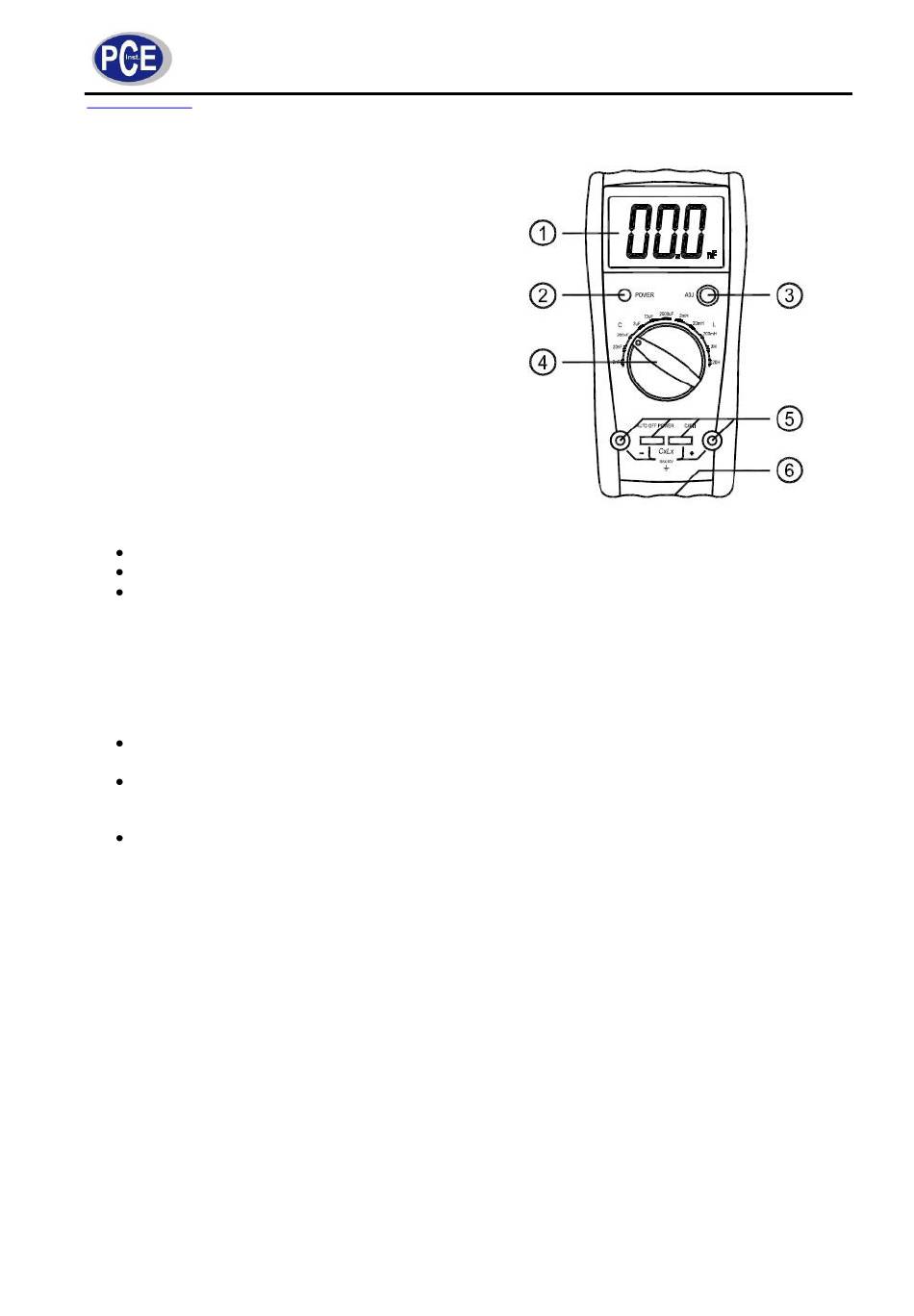

Description de l'appareil
4.1
1.
Ecran LCD: Indicateur de la valeur et
medición, unidad
et symbole de la batterie
2. Touche Power
3. Touche de remise à zéro
4. Touche de fonction: choix de la plage
5. Prise d'entrée
6. Carcasse de la batterie
4.2
Exigences avant une mesure
Si l symbole de la batterie apparait sur l'écran , il faudra remplacer la batterie
Ne pas actionner l'interrupteur de fonction pendant la mesure.
La mesure de la capacité ne peut être utilisée que pour déterminer la capacité. Elle ne sert pas à
déterminer la qualité de la puissance réactive. La mesure de la capacité d'une résistance peut
dénaturer la valeur de la mesure. Avant la mesure il faudra déconnecter complètement le
condensateur. Observez la polarité des éléments des modules polarisés. Ne branchez pas le
câble de mesure de la fiche COM à une source de tension, car cela pourrait endommager
l'appareil. Ne court-circuitez pas le câble de mesure puisqu'il pourrait provoquer une perte de
courants élevée et une indication de surplage sur toutes les plages. Ne mesurez pas la capacité
des circuits à base tension, puisque cela endommagerait l'appareil.
Sur des plages de mesure inférieures à 20nF il est impossible d'effectuer une remise à zéro
en utilisant des vérificateurs clip SMD. (la capacité du vérificateur clip est supérieure à 20nF)
La mesure de l'inductance ne peut s'utiliser que pour la détermination de l'inductance.
Elle ne sert pas à déterminer la qualité de la puissance réactive. La valeur de mesure
peut se dénaturer par la mesure de l'inductance d'une résistance.
Ne mesurez pas l'inductance dans des circuits soumis à une tension, pour éviter
d'endommager l'appareil.
4.3
Mesure de la capacité
Mettez l'interrupteur de fonction sur la plage adéquate:
1) Sur une plage inférieure à 20nF la touche pour la remise à zéro doit être appuyée, jusqu'à "000"
(mais les pinces de vérification doivent être connectées)
2) Connectez le condensateur sur la fiche "COM" ou réglez-le avec les pinces de vérification. L'écran indique
la valeur de mesure en LCD. Si l'écran indique "1", cela signifie que la plage de mesure a été dépassée.
Si "1" ou "00" sont indiqués, il faudra sélectionner une plage de mesure moins élevée.
Note:
1) Si la taille du condensateur mesuré est inconnue, l'interrupteur de fonction doit s'allumer de la
plage la plus basse à la plus élevée.
2) Si le condensateur a été détruit, il indique un dépassement de plage sur toutes les plages ou
"0". En cas de perte de la capacité, le mesureur indique un dépassement de la plage ou une
valeur très élevée, très supérieure à la valeur de mesure réelle.
3) Pendant la mesure de petites capacités, le câble de mesure doit être le plus court possible. Avec
une remise à zéro, il est possible d'atteindre des valeurs de mesure plus précises.
NOTICE D'EMPLOI
5
