Schémas de connexion
Interrupteur
d'entre en
Brûleur fioul séries Riello F3 et F5
Utilisation d'Hydrolevel d'HydroStat
1. Raccorder le thermostat d'ambiance ou l'extrémité de l'interrupteur aux
bornes T et TV de la commande.
2. Raccorder le bloc d'alimentation 120 V CA à la commande.
3. Raccorder la tension de ligne au terminal L1 et le neutre au terminal L2.
4. Raccorder le câble noir du Riello au terminal B1 de la commande.
5. Raccorder le câble blanc du Riello au terminal B2 de la commande.
6. Raccorder le câble vert du Riello à la vis de mise à la terre de la commande.
7. Installer un pont entre TT sur le Riello.

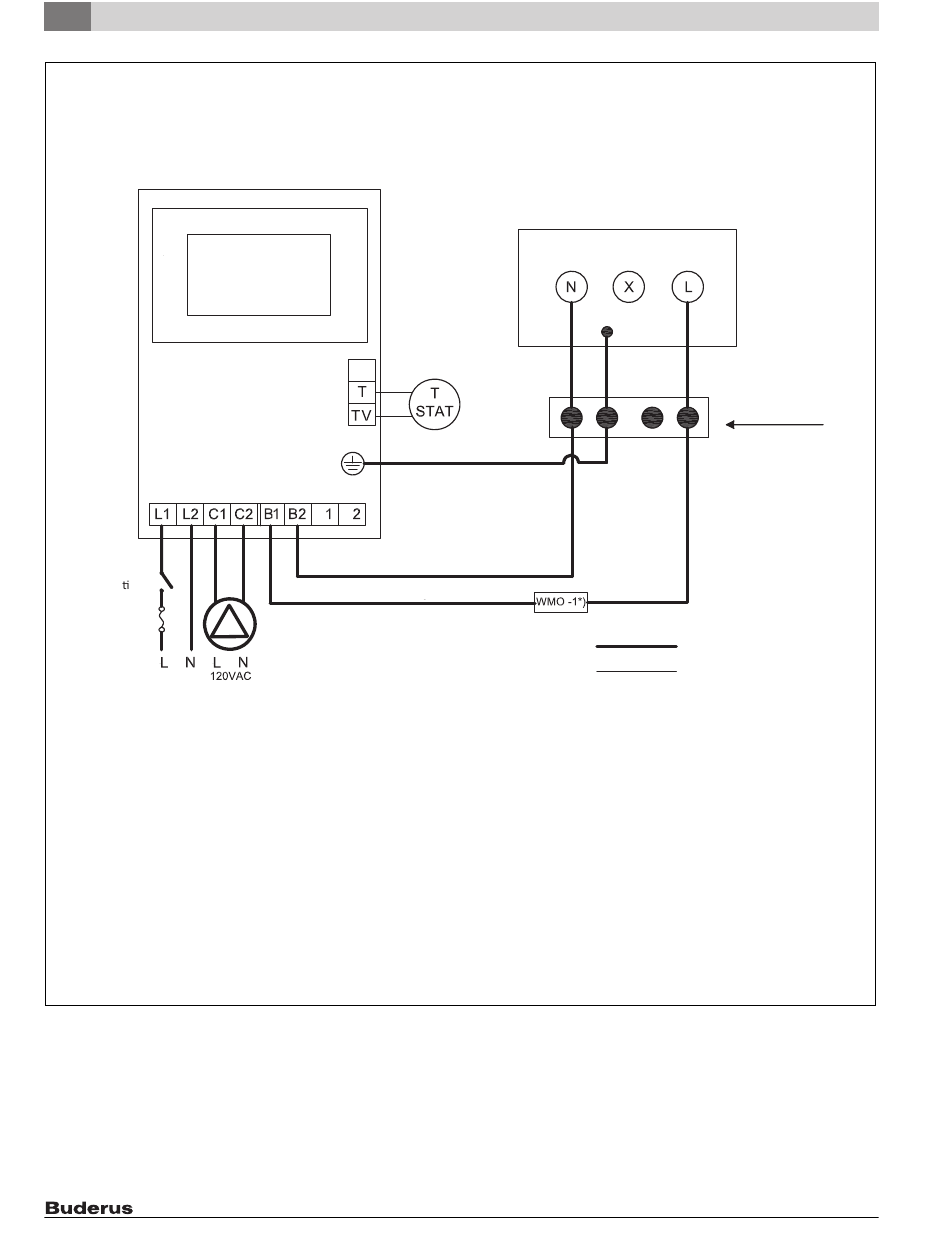

Fig. 56 Schéma de connexion 9
58
Câblage du brûleur fioul séries Riello F3 et F5
Z
Vert
REMARQUE : LE CÂBLE
I I ROUGE N'EST PAS UTILISÉ
DANS CETTE APPLICATION
Blanc
Noir
Terre
Connecteur à
branchement rapide
Haute tension
Basse tension
6 720 813 421-03.1T
