Vue Arrière - Novation CIRCUIT TRACKS Mode D'emploi

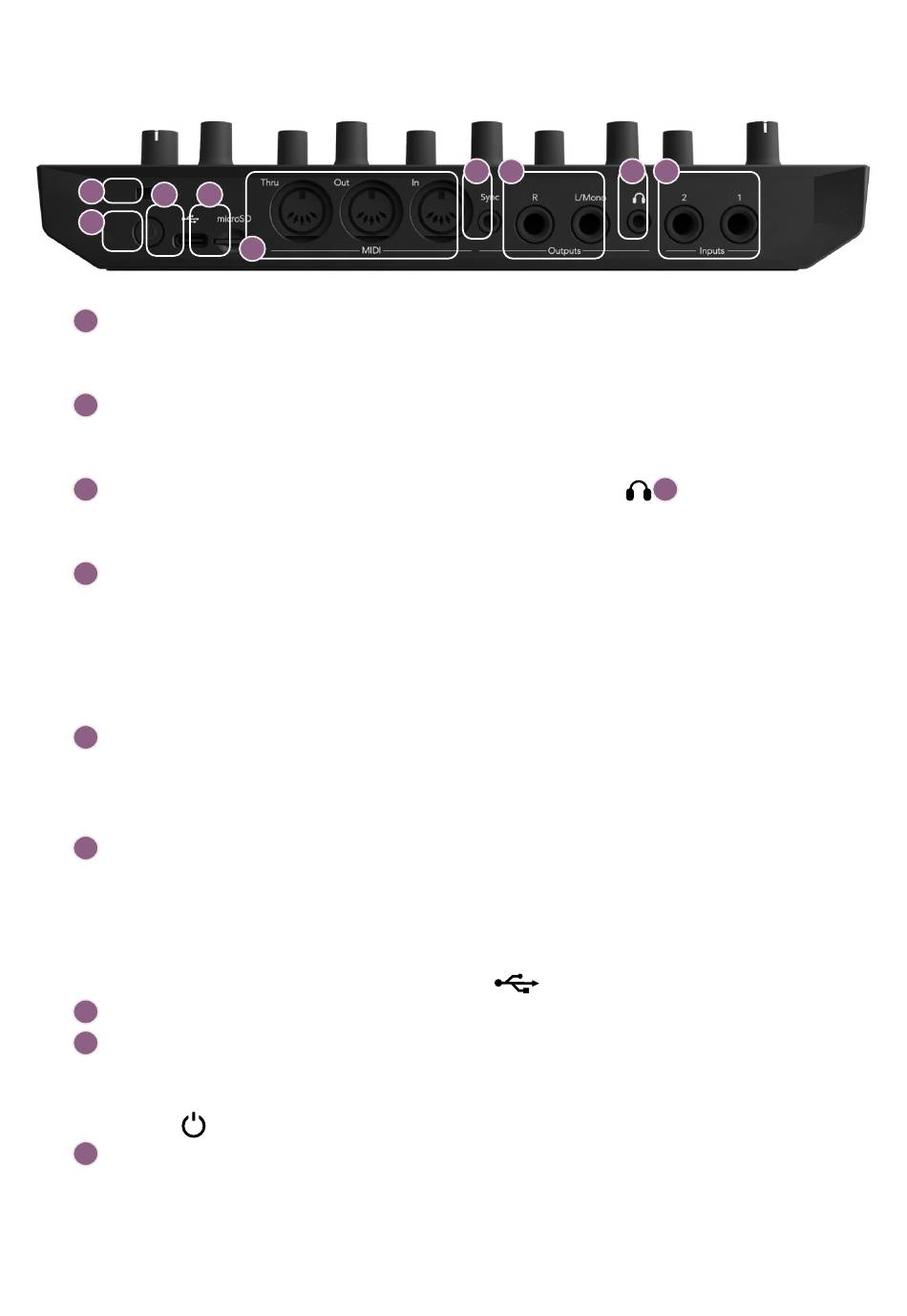

Vue arrière
9
7
6
8
1
Outputs - L/Mono et R – les sorties audio principales du Circuit Tracks, avec deux connecteurs jacks TS de
6,35 mm. Leur niveau de sortie maximal est de +5,3 dBu (+/- 1,5 dBu). Lorsqu'aucun câble n'est branché à
la sortie R, le connecteur L/Mono transmet un mixage mono des canaux Gauche et Droit.
2
Sync – un connecteur mini-jack TRS de 3,5 mm qui transmet un signal d'horloge de 5 V, à une cadence
proportionnelle à l'horloge définissant le tempo : il est possible de configurer sa fréquence dans la Vue
Setup. La fréquence par défaut est de deux impulsions par noire.
3
(Casque) – permet de brancher un casque stéréo. Les sorties principales
casque est branché. L'amplificateur dédié au casque peut envoyer un niveau de +5 dBu dans un casque
stéréo ayant une impédance de 150 Ohms.
4
MIDI In, Out et Thru – un ensemble standard de trois connecteurs MIDI DIN 5 broches qui permettent
aux séquences MIDI du Circuit Tracks de déclencher des évènements sur des équipements externes, ou
à des équipements externes de faire fonctionner le pistes de synthé du Circuit Tracks, ou de modifier les
paramètres de ses pistes de synthé et effets. Veuillez noter que le port MIDI Thru peut être configuré
dans la Vue Setup Avancée afin d'opérer comme un clone du port MIDI Out ; veuillez consulter la page
106pour obtenir plus d'informations.
5
Inputs 1 et 2 – deux entrées audio externes : les signaux de niveau ligne qu'elles reçoivent peuvent être
mixés aux sons générés en interne et traités individuellement par la section d'effets. Ces signaux peuvent
également recevoir le traitement de type ducking en fonction des pistes rythmiques Drum. Les entrées se
présentent sous la forme de connecteurs jacks TS asymétriques de 6,35 mm.
6
– port USB-C. C'est aussi la prise DC de l'appareil servant à son alimentation externe et à la recharge de
sa batterie. Un câble avec connecteurs de Type C vers Type A est fourni avec l'appareil. Il sert à brancher
l'appareil à des ordinateurs afin de l'interfacer avec Novation Components. Ce port est compatible avec
le MIDI ; vous pourrez ainsi le brancher à d'autres appareils prenant en charge le MIDI via USB et ainsi
transmettre et recevoir des données MIDI. Il est aussi utilisé pour mettre le firmware à jour. REMARQUE –
Le port USB du Circuit Tracks ne transmet pas d'audio.
7
microSD – insérez ici une carte microSD compatible pour sauvegarder ou importer des Packs de Projets.
8
– touche de mise en marche/arrêt ; pour éviter d'allumer ou d'éteindre accidentellement l'appareil, il est
nécessaire d'appuyer sur cette touche pendant environ une seconde pour le mettre en marche ou l'arrêter.
Le bouton intègre une LED qui s'illumine en vert pour indiquer que la batterie interne est en train d'être
rechargée.
9
Encoche de Sécurité Kensington – permet d'attacher le Circuit Tracks à une structure adéquate si besoin.
4
1 3
2
5
1
restent actives quand un
19
