– sur la ligne électrique, il faut prévoir un dispositif assurant la mise
hors tension de l'automatisme. Le dispositif doit avoir une distance
d'ouverture entre les contacts permettant une déconnexion com-
plète dans les conditions prévues par la catégorie de surtension
III, conformément aux règles d'installation. Ce dispositif, en cas de
besoin, garantit une déconnexion sûre et rapide de l'alimentation ;
il doit donc être placé si possible dans une position visible depuis
l'automatisme. Par contre, s'il est placé de façon non visible, il doit
être muni d'un système qui empêche une éventuelle reconnexion
accidentelle ou non autorisée de l'alimentation électrique, afin d'évi-
ter tout danger. Le dispositif de déconnexion n'est pas fourni avec
le produit.
3.2 LIMITES D'UTILISATION DU PRODUIT
Les données relatives aux performances des produits dans le chapitre
« CARACTÉRISTIQUES TECHNIQUES » (page 12) sont les seules
valeurs qui permettent d'évaluer correctement si le produit est adapté
à l'utilisation.
Vérifier les limites de fonctionnement de la gamme d'opérateurs RON-
DO et des accessoires qui seront installés, en évaluant la pertinence
de leurs caractéristiques pour répondre aux besoins de l'environne-
ment et des limites suivantes :
– vérifier que le poids du volet ne dépasse pas celui indiqué dans le
chapitre « CARACTÉRISTIQUES TECHNIQUES »
– l'arbre de motorisation doit être compatible avec l'arbre de sortie
de la gamme d'opérateurs RONDO et avec les clés fournies dans
la boîte.
L'opérateur est doté d'un système de protection thermique qui, en
cas de surchauffe due à une utilisation de l'automatisme au delà des
limites prévues, coupe automatiquement l'alimentation électrique et la
rétablit dès que la température retourne à des valeurs normales.
a
Pour éviter les surchauffes, la centrale de commande
prévoit un limiteur de manœuvres qui se base sur l'ef-
fort du moteur et la durée des cycles en intervenant
quand la limite maximale est dépassée.
3.3 IDENTIFICATION ET DIMENSIONS
D'ENCOMBREMENT

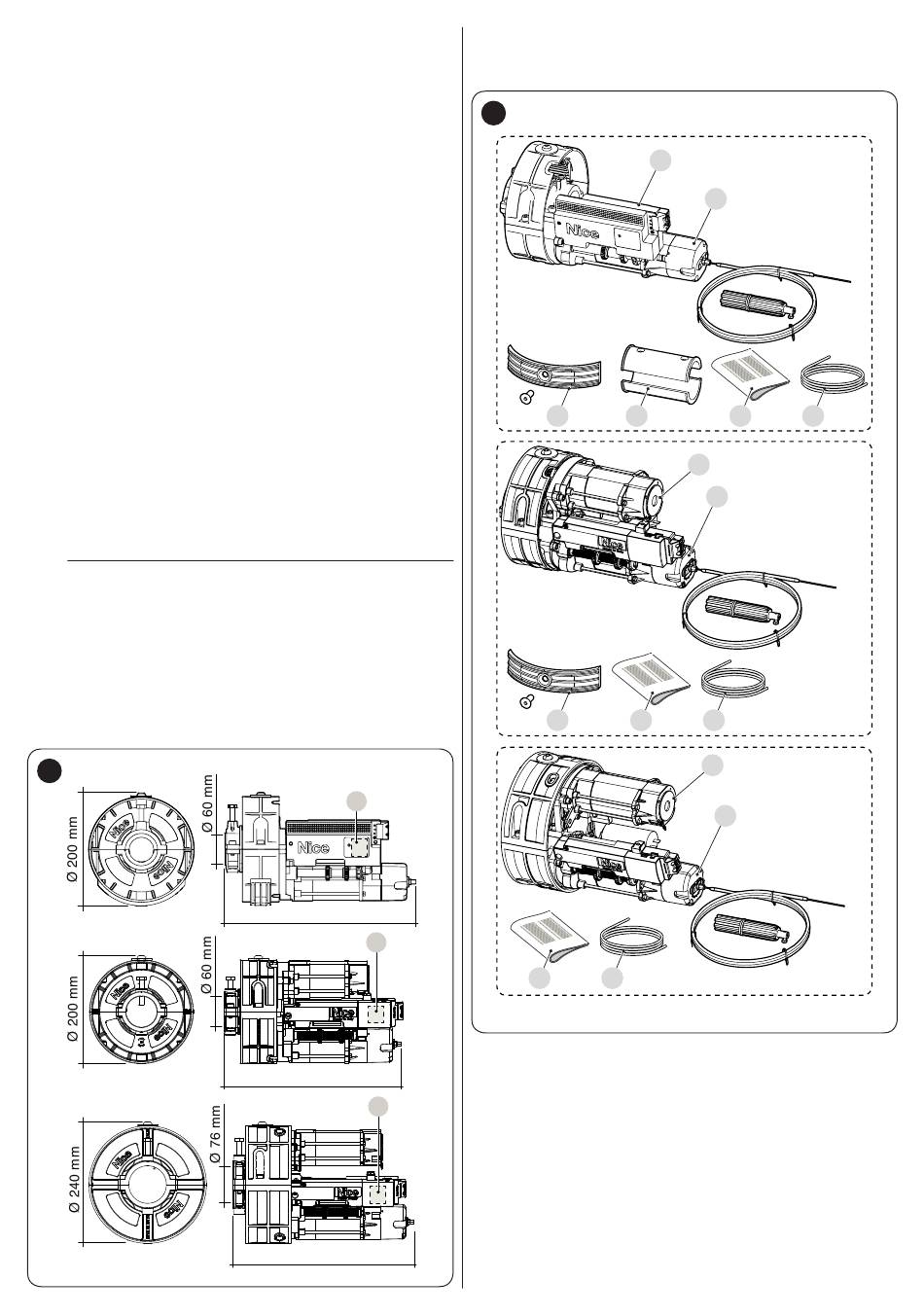

Les dimensions d'encombrement et l'étiquette (A) permettant l'identi-
fication du produit sont représentées sur la « Figure 2 ».
2
RN2040
RN2080
RN2480
4 – FRANÇAIS
A
350 mm
A
350 mm
A
370 mm
3.4 RÉCEPTION DU PRODUIT
Tous les composants présents dans l'emballage du produit sont illus-
trés et listés ci-dessous.
3
C
D
C
E
E
F
A
Motoréducteur
B
Frein électronique (s'il est prédisposé)
C
Adaptateur pour bague
D
Adaptateur pour l'arbre porte-ressorts de 48 mm
E
Manuel d'instructions
F
Câble d'alimentation
RN2040
A
B
E
F
RN2080
A
B
F
RN2480
A
B
