7 Branchement électrique / câblage
Indications importantes :
•
Débranchez toujours la fiche du secteur avant d'effectuer des travaux électriques
sur l'appareil !
•
Confiez les raccordements électriques de l'appareil à un électricien qualifié et
capable de respecter les règles techniques en vigueur dans votre pays, notamment
les directives de l'association allemande des ingénieurs électriciens (pour
l'Allemagne). Le fabricant décline toute responsabilité et exclut toute garantie en cas de
dommages altérant l'appareil dus à des raccordements incorrects.
•
Il est impératif que les câbles de raccordement électriques sortant de l'appareil et allant vers ce
dernier ne soit jamais en contact avec les surfaces extérieures chaudes du poêle ou du tuyau de
fumée. Il est interdit de les poser par-dessus des arêtes vives. Tous les raccordements
électriques se trouvent sur la carte-mère principale du poêle.
•

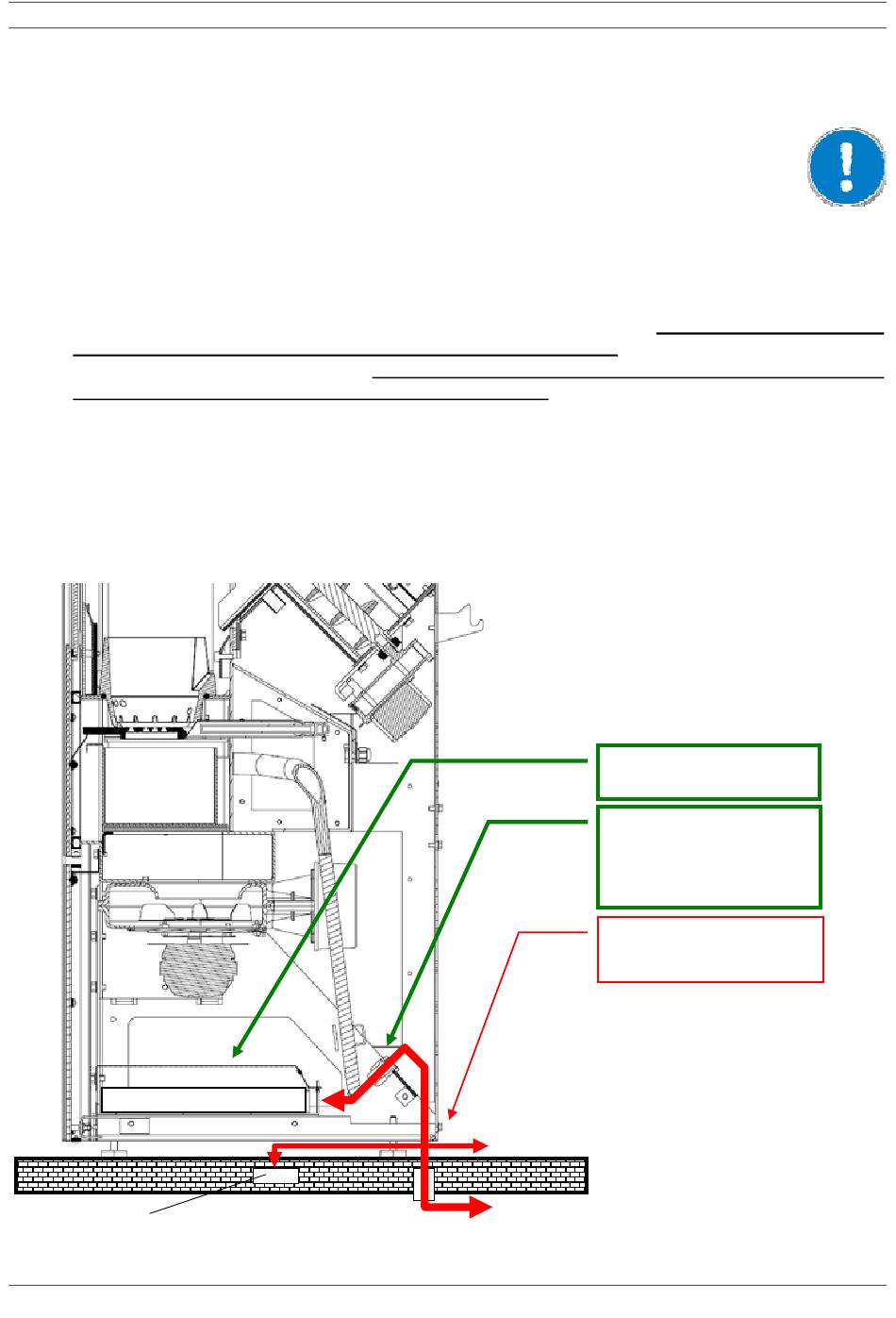

Pour le raccordement électrique, l'habillage arrière inférieur et au besoin, l'habillage latéral
gauche ou inférieur avant du poêle doivent être retirés en fonction du raccordement souhaité
(démontage des habillages externes, voir le chapitre 5). Les conduites de raccordement peuvent
être posées au choix par le bas à travers le sol (pose couverte) ou sur le sol (voir les schémas ci-
dessous).
•
Le revêtement de protection sur la carte-mère principale ne doit pas être enlevé pour procéder
au raccordement électrique externe (ce revêtement protège la carte-mère de la suie et de la
salissure et n'est enlevé que pour changer des composants) ! Le poêle ne doit être utilisé que
pourvu de ce revêtement !
Carte-mère
p. ex. canal de câblage ou prise sous le poêle
© wodtke GmbH - Tübingen. Tous droits réservés et soumis à modifications sans préavis.
Instructions_S5_Daily_2010_03_01_fr
Revêtement de protection
de la carte-mère principale
Barre de raccordement
(raccordements PG)
dans le poêle. Décharge de
traction pour raccordements
externes
Types de pose possibles des
raccordements externes
