commande). Pour redémarrer le poêle manuellement en présence d'un défaut de communication du bus
(état "HE OFF" / "Bu Er1") vous devez d'abord désactiver ce dernier (voir ci-dessus).

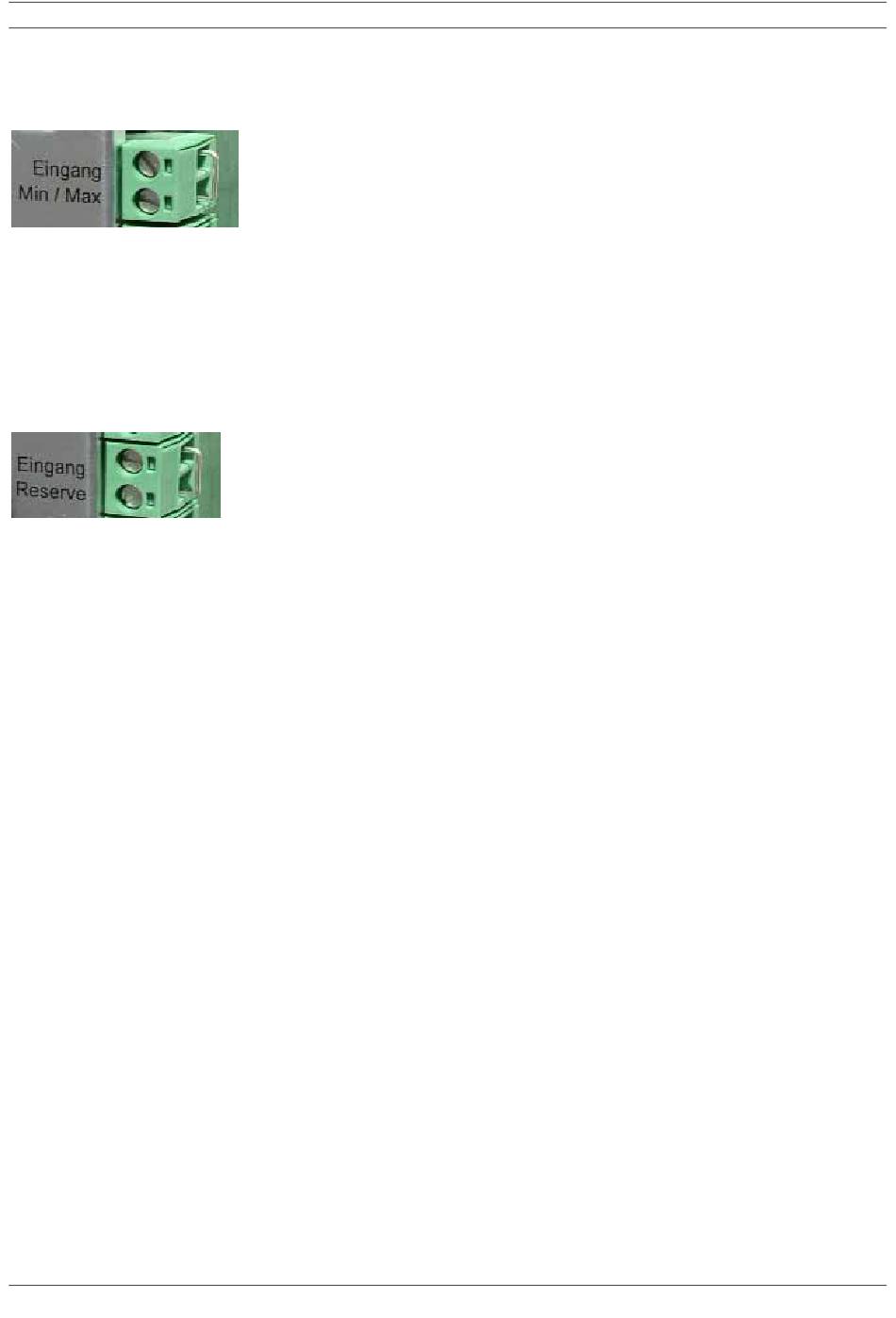

7.2.4 Entrée "Min/Max" - affichage HM
Entrée numérique 24 V (pontée, polarité sécurisée) : destinée à commuter la puissance du poêle de plus
faible débit à la puissance prédéfinie sur le panneau de commande via un thermostat d'ambiance sans
potentiel externe ou un régulateur de chauffage. L'entrée "Min/Max" est prioritaire par rapport à l'entrée
"Modulation" et au préréglage de la puissance sur le panneau de commande.
•
Pontage fermé = le poêle fonctionne avec une puissance préréglée au niveau du panneau de
commande
•
Pontage ouvert = le poêle fonctionne avec HM minimum (débit le plus faible)
7.2.5 Entrée "Réserve" - affichage RE Er1
Entrée numérique 24 V (pontée, polarité sécurisée) : pour le déclenchement (fonction de surveillance)
des appareils externes au niveau des poêles.
•
Pontage fermé = tout ok, le poêle réagit normalement
•
Pontage ouvert = dysfonctionnement externe, le poêle ne se met pas en route ou passe sur
dysfonctionnement
Chaque démarrage du poêle (manuel, automatique ou redémarrage consécutif à une panne de secteur)
est suivi, au plus tard dans les 15 secondes, d'une demande de détection de fermeture sans potentiel du
pontage à l'entrée "Réserve". Pour faire fonctionner le poêle il est impératif que l'entrée "Réserve" soit
fermée au plus tard dans les 15 secondes. La fermeture du pontage est soumise à une surveillance
permanente durant le fonctionnement.
Si le pontage est ouvert en fonctionnement, un dysfonctionnement se produit (affichage "RE Er1"
clignotant alternativement avec "G OFF" ou "en attente") et il n'est alors plus possible de faire chauffer le
poêle. Une remise à zéro du message d'erreur "RE Er1" et le redémarrage qui s'en suit sont uniquement
possibles si l'erreur externe est levée et l'entrée "Réserve" est à nouveau pontée (= fermée).
Exemples d'utilisation :
•
Verrouillage du poêle avec un équipement de ventilation ou une hotte aspirante (poêle éteint, quand
la ventilation fonctionne)
•
Volet d'évacuation des fumées / volet d'admission de l'air pour air de combustion (wodtke AK1)
