Terminer la pile de poids
1
39
37
2
10
14
3
©2019 Precor Inc. | Presse à jambes RSL 602 | Guide d'assemblage
Matériel
2 vis à tête bombée M10 x 125 mm
39
2 rondelles, 11 mm
Outil : Clé hexagonale, 6 mm
10
2 tiges de guidage
1 entretoise de pile de poids, 76 mm
14
(3 po)
2 embouts de protection
19 poids de 9 kg (20 lb)
1 structure de la plaque supérieure
8
26
3

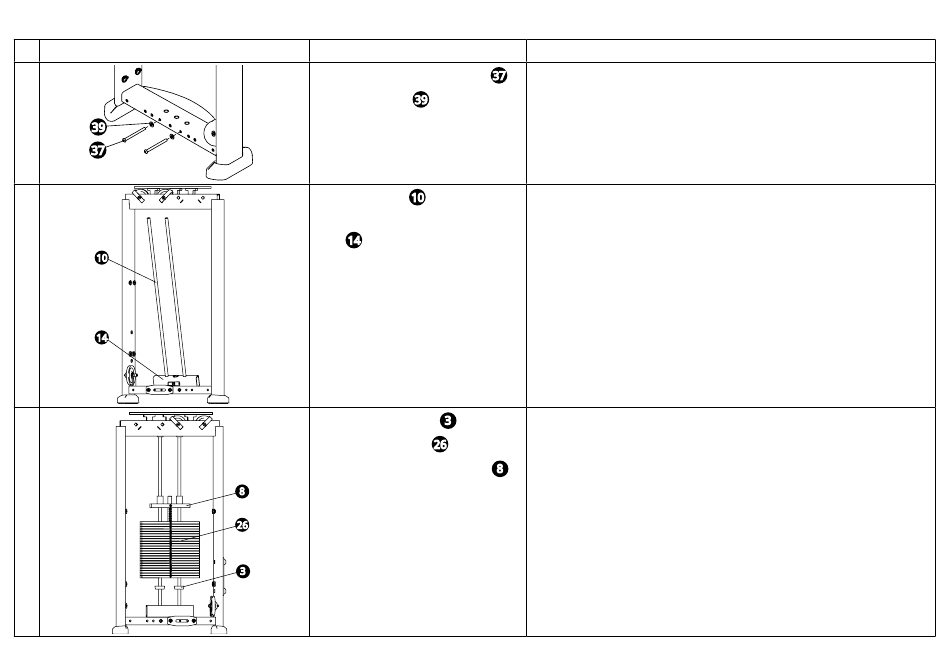

Instructions
37
Retirez les vis des tiges de guidage installées à l'étape 1 de l'assemblage
du cadre.
Alignez l'entretoise de la pile de poids sur les trous à la base de la tour.
Insérez les deux tiges de guidage de poids et penchez-les vers l'extérieur
d'environ 15 cm (6 pouces) pour avoir suffisamment d'espace pour les poids.
Le côté plat de l'entretoise de la pile de poids doit se trouver côté utilisateur.
3
Faites glisser un embout de protection sur chaque tige. Mettez les poids sur les
tiges. Assurez-vous que le côté avec les trois trous se trouve côté utilisateur et
26
le trou seul à l'arrière. Mettez la plaque supérieure sur les poids. Les poids et la
8
plaque supérieure doivent être alignés à ras du côté utilisateur.
