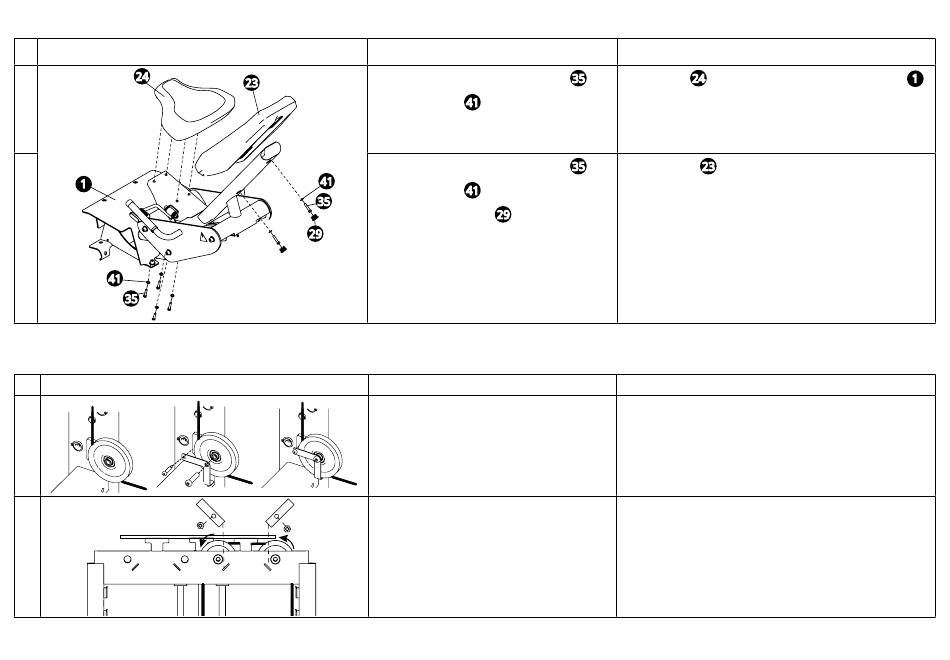

Assemblage du siège
24
1
2
1
41
35
Faire passer le câble
1
2
©2019 Precor Inc. | Presse à jambes RSL 602 | Guide d'assemblage
Matériel
4 vis à tête hexagonale 5/16 po x 1½ po
23
4 rondelles, 9 mm
Outil : Clé à douille, 13 mm (½ po)
2 vis à tête hexagonale 5/16 po x 1½ po
41
2 rondelles, 9 mm
35
2 bouchons obturateurs
29
Outil : Clé à douille, 13 mm (½ po) avec rallonge
Matériel
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
Instructions
35
Fixez le siège
Remarque Faites glisser la base du siège vers le haut pour
41
faciliter le serrage des vis du siège.
35
Fixez le dossier
41
ATTENTION ! Ne FAITES PAS tomber le matériel dans le
tube du cadre.
29
Instructions
Pour faire passer le câble autour de la poulie inférieure de la
pile de poids, retirez le dispositif de retenue de câble. Faites
passer le câble autour de la poulie, puis remettez le dispositif
de retenue de câble en place.
Pour faire passer le câble dans les poulies supérieures de la
pile de poids, retirez les dispositifs de retenue de câble, faites
passer les câbles et remettez les dispositifs de retenue en
place. Serrez à un couple de 67 Nm (50 ft-lb).
24
à la base du siège sur le cadre principal
23
.
1
.
6
