6
30
Faire passer le câble
1
2
3
©2019 Precor Inc. | Développé épaules convergent RSL 515 | Guide d'assemblage
2 vis à tête hexagonale 5/16 x 1½ po
41
40
2 rondelles, 9 mm
50
41
2 bouchons obturateurs
Outil : Clé à douille, 13 mm (½ po) avec rallonge
40
Matériel
Outils : Deux clés plates, 19 mm
Clé dynamométrique
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
50
30

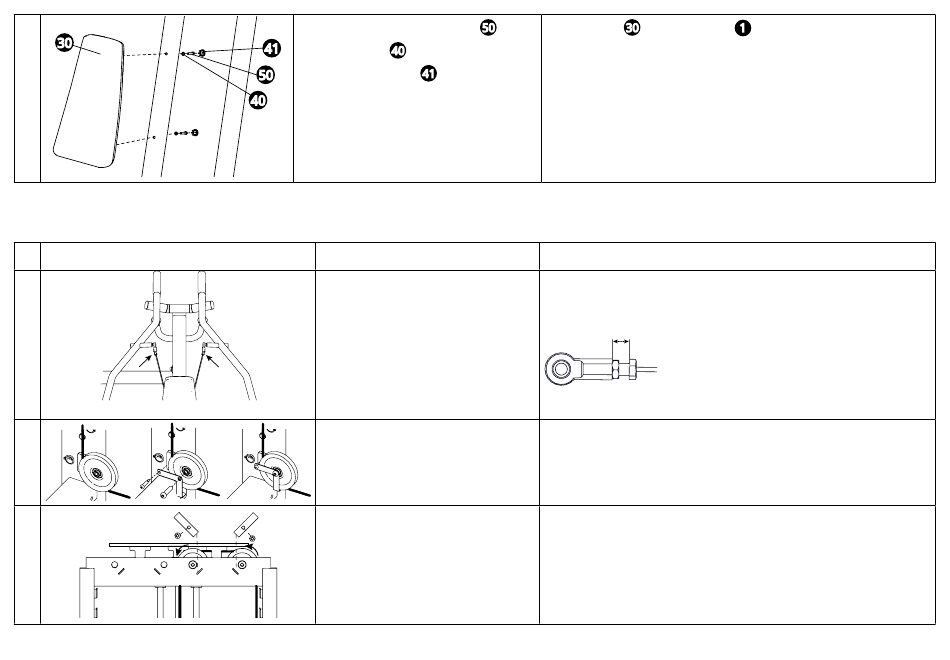

Fixez le dossier
au cadre principal
Instructions
Assurez-vous que les bras restent dans le cadre. Fixez le câble aux bras.
Tenez l'extrémité de la tige et serrez l'écrou. La distance maximale est
de 25 mm.
Serrez complètement à 67,7 Nm (50 ft-lb).
Pour faire passer le câble autour de la poulie inférieure de la pile de poids,
retirez le dispositif de retenue de câble. Faites passer le câble autour de la
poulie, puis remettez le dispositif de retenue de câble en place.
Pour faire passer le câble dans les poulies supérieures de la pile de poids,
retirez les dispositifs de retenue de câble, faites passer les câbles et remettez
les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb).
1
.
9
