Terminer la pile de poids
1
48
54 48
2
18
17
3
12
31
7
©2019 Precor Inc. | Développé épaules convergent RSL 515 | Guide d'assemblage
Matériel
48
2 vis à tête bombée M10 x 125 mm
54
1 rondelle, 11 mm
Outil : Clé hexagonale, 6 mm
1 entretoise de pile de poids, 76 mm (3 po)
18
2 tiges de guidage
7
2 embouts de protection
31
19 poids de 4,5 kg (10 lb)
12
1 structure de la plaque supérieure

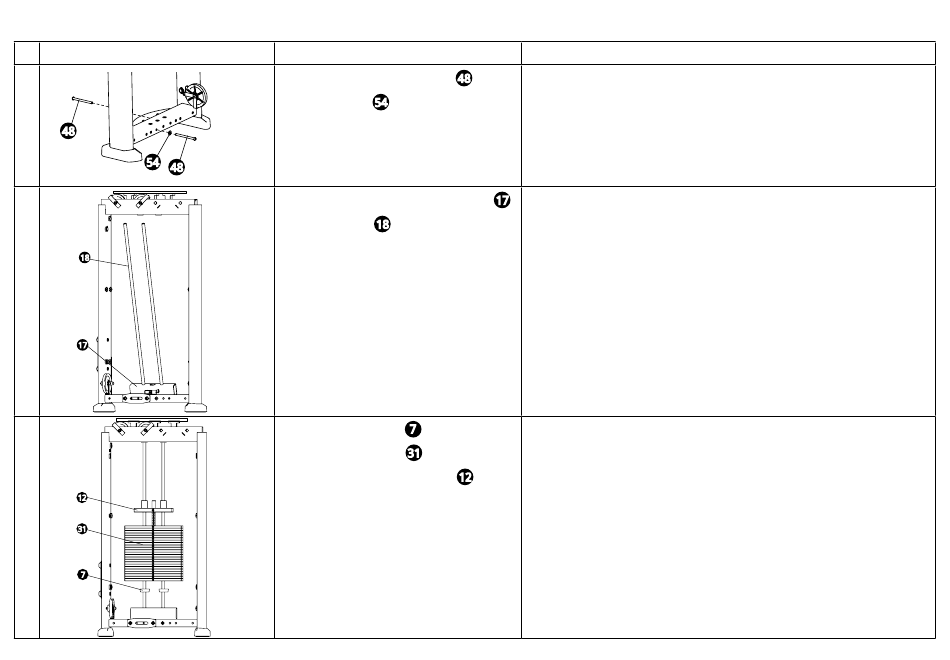

Instructions
Retirez les vis des tiges de guidage installées à l'étape 1 de l'assemblage du
cadre.
Alignez l'entretoise de la pile de poids sur les trous à la base de la tour.
17
Insérez les deux tiges de guidage de poids et penchez-les vers l'extérieur
d'environ 15 cm (6 pouces) pour avoir suffisamment d'espace pour les poids.
Le côté plat de l'entretoise de la pile de poids doit se trouver côté utilisateur.
Faites glisser un embout de protection sur chaque tige. Mettez les poids sur les
tiges. Assurez-vous que le côté avec les trois trous se trouve côté utilisateur et
le trou seul à l'arrière. Mettez la plaque supérieure sur les poids. Les poids et la
plaque supérieure doivent être alignés à ras du côté utilisateur.
