2
3
48
4
5
©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d'assemblage
32
2 anneaux de retenue, 8 mm
2 arbres, 8 mm x 17 mm
Outil : Pince
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique

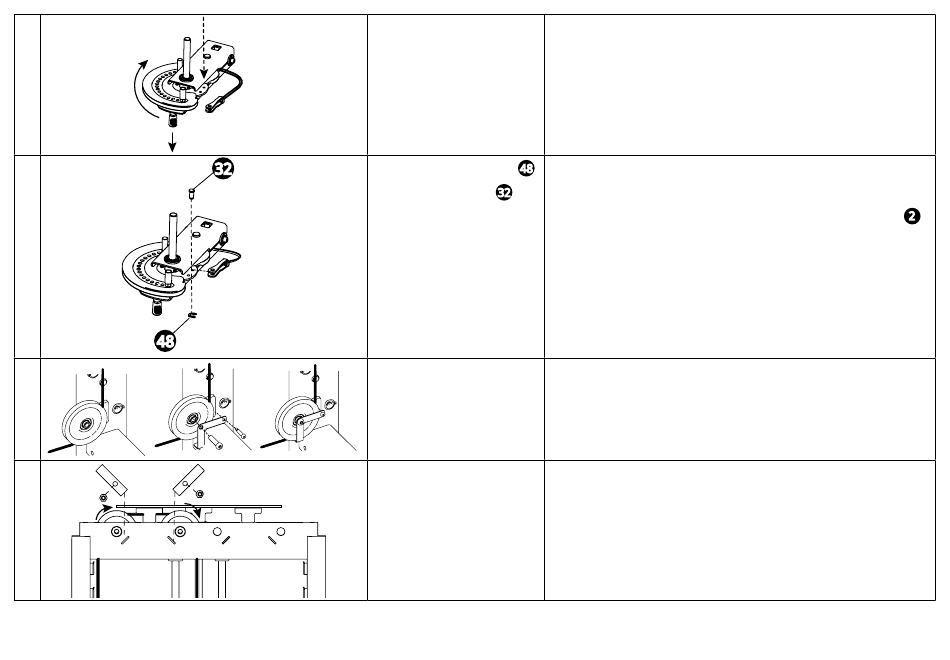

Tout en maintenant le câble en place, tirez la poignée de la tige de
réglage de la structure du bras, tournez complètement jusqu'au dernier
emplacement de la tige et relâchez la poignée. Cela permet de dévoiler le
trou où raccorder le câble (voir la flèche en pointillés).
Posez le câble dans la gorge de la poulie. Faites glisser l'extrémité du câble
48
dans le trou et fixez-le.
32
Répétez l'opération pour les autres câbles et la structure du bras gauche
Pour faire passer le câble autour de la poulie inférieure de la pile de poids,
retirez le dispositif de retenue de câble. Faites passer le câble autour de la
poulie, puis remettez le dispositif de retenue de câble en place.
Pour faire passer le câble dans les poulies supérieures de la pile de poids,
retirez les dispositifs de retenue de câble, faites passer les câbles et remettez
les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb).
2
.
9
