©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d'assemblage
Outils : Clé hexagonale, 6 mm
Clé dynamométrique
1 vis à tête creuse M10 x 65 mm
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 tige de guidage avec capuchon
53
2 embouts de protection
1 entretoise de poids supplémentaire,
19
127 mm (5 po)
1 poids supplémentaire
1 poignée du poids supplémentaire
1 vis à tête creuse M10 x 65 mm
53
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm

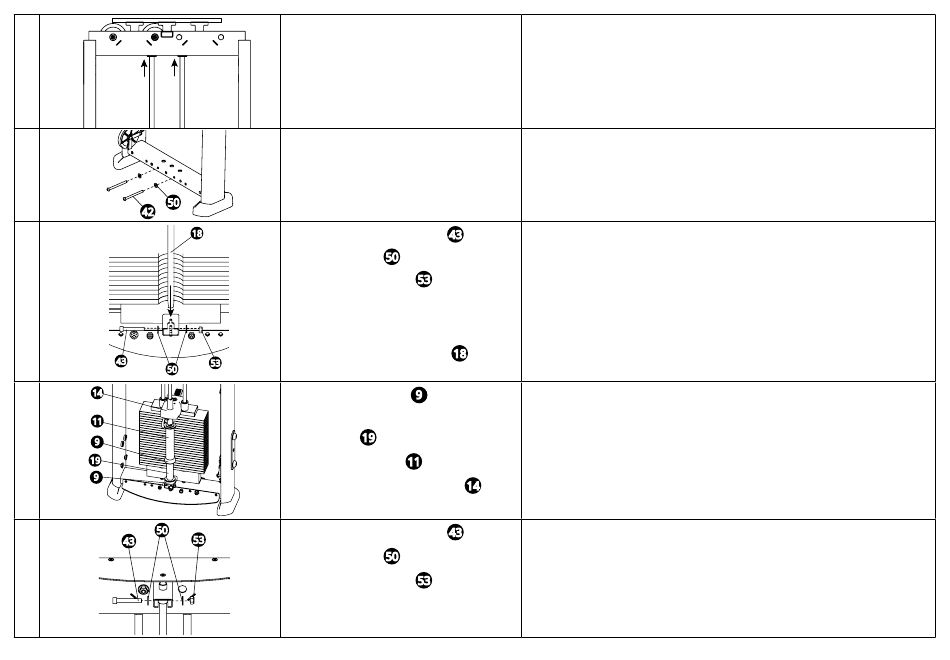

Redressez les tiges de guidage en position verticale. Demandez à votre assistant
de soulever les tiges de guidage dans la partie supérieure du cadre.
Pendant que l'assistant tient les tiges dans le cadre supérieur, remettez les deux
boulons des tiges de guidage en place, enlevés à l'étape 1, sous les tiges de
guidage du cadre inférieur. Fixez-les à la plaque de protection. Laissez les tiges de
guidage tomber sur les boulons et serrez-les complètement. Serrez les vis M10 à
un couple de 43 Nm (32 ft-lb).
43
Préparez la base inférieure pour la structure du poids supplémentaire. Insérez la
vis de retenue dans le support de l'entretoise de la pile de poids.
50
53
Retirez le capuchon de la tige de guidage et placez la tige dans l'ouverture du
18
support fixée par la vis.
9
Placez un embout de protection sur la troisième tige de guidage, puis
l'entretoise de poids supplémentaire, un autre embout de protection, le poids
supplémentaire et la poignée du poids supplémentaire.
11
14
Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre de la
43
pile de poids.
50
53
11
