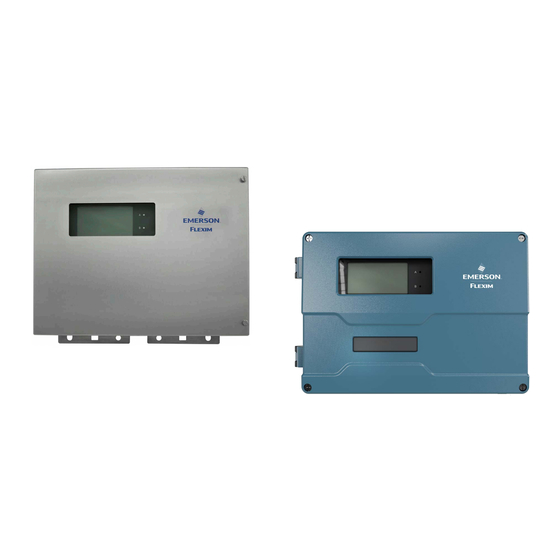

Flexim FLUXUS G731CA
Débitmètre ultrasonore
Système ultrasonore clamp-on en poste fixe pour mesure de débit d'air comprimé
et des autres gaz industriels
Caractéristiques
• Mesure de débit précise et fiable
• Mesure bidirectionnelle pour la détection de la direction d'écoulement dans les réseaux d'air comprimé
• Montage et mise en service sans intrusion dans la conduite et par conséquent sans interruption opérationnelle
• Mesure indépendante de la densité, viscosité, teneur en poussières et de l'humidité du gaz
• Mesure à une pression extrêmement basse :
– min. 3 bar(a) dans les conduites métalliques
– 1 bar(a) dans les conduites synthétiques
• Dynamique de mesure très élevée > 1000 : 1
• Mesures de grande précision, même avec de faibles vitesses d'écoulement allant jusqu'à 0.01 m/s
– Surveillance de débits faibles, p. ex. pendant la nuit
– Détection de fuites
Applications
• Installations de production industrielle :
– Générateurs et réseaux de distribution d'air comprimé
– Générateurs de pression et réseaux de distribution pour les gaz inertes ou de purge
– Générateurs de pression et réseaux de distribution pour l'oxygène, p. ex. pour la production sidérurgique
• Mesure de la consommation de gaz atmosphériques : air comprimé, azote, oxygène, argon, hélium
Spécification technique
TSFLUXUS_G731CAV6-0FR_Leu
2024-10-01
Publicité
Manuels Connexes pour Emerson Flexim FLUXUS G731CA Serie
Sommaire des Matières pour Emerson Flexim FLUXUS G731CA Serie
- Page 1 Spécification technique TSFLUXUS_G731CAV6-0FR_Leu 2024-10-01 Flexim FLUXUS G731CA Débitmètre ultrasonore Système ultrasonore clamp-on en poste fixe pour mesure de débit d'air comprimé et des autres gaz industriels Caractéristiques • Mesure de débit précise et fiable • Mesure bidirectionnelle pour la détection de la direction d'écoulement dans les réseaux d'air comprimé •...
- Page 2 FLUXUS G731CA Spécification technique Transmetteur ................. . . 3 Données techniques.
- Page 3 Spécification technique FLUXUS G731CA Transmetteur Données techniques FLUXUS FLUXUS G731CA-A2N**-*ST G731CA-NNN**-*AL G731CA-NNN**-*ST modèle appareil de terrain standard appareil de terrain standard zone 2 application mesure du débit d'air comprimé et de gaz industriels mesure principe de mesure principe par corrélation de la différence de temps de transit ultrasonore direction bidirectionnelle d'écoulement...
- Page 4 FLUXUS G731CA Spécification technique FLUXUS FLUXUS G731CA-A2N**-*ST G731CA-NNN**-*AL G731CA-NNN**-*ST accessoires kit de transmission câble USB de données logiciel • FluxDiagReader : extraction des valeurs mesurées et paramètres, représentation graphique • FluxDiag (option) : extraction des données de mesure, représentation graphique, génération de rapports, paramétrage du transmetteur mémoire de valeurs mesurées valeurs...
- Page 5 Spécification technique FLUXUS G731CA Dimensions *731**-*****-*AL support de montage 190.2 filetage : 6x M20 x 1.5 presse-étoupe : max. 6x M20 en mm *731**-*****-*ST presse-étoupe : max. 7x M20 avec joint plat et contre-écrou trous de fixation pour le montage mural en mm TSFLUXUS_G731CAV6-0FR_Leu, 2024-10-01...
- Page 6 FLUXUS G731CA Spécification technique Support de montage sur conduite de 2" *731**-*****-*AL numéro d'article : 731067-1 *731**-*****-*ST numéro d'article : 721110-4 Stockage • ne pas stocker en plein air • stocker dans l'emballage d'origine • stocker dans un endroit sec et sans poussière •...
- Page 7 Spécification technique FLUXUS G731CA Brochage *731 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 AV+ AV- AR- AR+ BV+ BV- BR- BR+ 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 N(-) L(+) ROM A...
- Page 8 FLUXUS G731CA Spécification technique Capteurs Données techniques Capteurs ondes Lamb (zone 2 - FM Class I Div. 2 - nonEx, TS) code de commande GLK-N***-**TS GLM-N***-**TS GLP-N***-**TS GLQ-N***-**TS type technique G(RT)K1N52 G(RT)M1N52 G(RT)P1N52 G(RT)Q1N52 fréquence du capteur MHz 0.5 pression du fluide min.
- Page 9 Spécification technique FLUXUS G731CA Capteurs ondes Lamb (zone 2 - FM Class I Div. 2 - nonEx, T1) code de commande GLK-N***-**T1 GLM-N***-**T1 GLP-N***-**T1 GLQ-N***-**T1 type technique G(RT)K1N53 G(RT)M1N53 G(RT)P1N53 G(RT)Q1N53 fréquence du capteur MHz 0.5 pression du fluide min. étendue bar conduite conduite conduite...
- Page 10 FLUXUS G731CA Spécification technique Capteurs ondes de cisaillement (option, zone 2 - FM Class I Div. 2 - nonEx, TS) code de commande GSK-N***-**TS GSM-N***-**TS GSP-N***-**TS GSQ-N***-**TS type technique G(DL)K1N52 G(DL)M2N52 G(DL)P2N52 G(DL)Q2N52 fréquence du capteur MHz 0.5 pression du fluide min.
- Page 11 Spécification technique FLUXUS G731CA Capteurs ondes de cisaillement (option, zone 2 - FM Class I Div. 2 - nonEx, T1) code de commande GSK-N***-**T1 GSM-N***-**T1 GSP-N***-**T1 GSQ-N***-**T1 type technique G(DL)K1N53 G(DL)M2N53 G(DL)P2N53 G(DL)Q2N53 fréquence du capteur MHz 0.5 pression du fluide min.
- Page 12 FLUXUS G731CA Spécification technique Fixation pour capteur Variofix L (VL) matériau : acier inoxydable 316Ti (1.4571), 316L (1.4404), 17-7PH (1.4568) longueur intérieure : VLK : 348 mm VL(MP) : 234 mm VLQ : 176 mm dimensions : VLK : 423 x 90 x 93 mm VL(MP) : 309 x 57 x 63 mm VLQ : 247 x 43 x 47 mm 2024-10-01, TSFLUXUS_G731CAV6-0FR_Leu...
- Page 13 Spécification technique FLUXUS G731CA Matériel de couplage pour capteurs type température ambiante °C couplant acoustique type N -30...+130 feuille de couplage type VT -10...+200 TSFLUXUS_G731CAV6-0FR_Leu, 2024-10-01...
- Page 14 FLUXUS G731CA Spécification technique Atténuateurs acoustiques Les atténuateurs acoustiques sont utilisés pour la mesure de gaz afin de réduire l'influence des bruits parasites sur la me- sure. atténuateur acoustique pour capteur Les atténuateurs acoustiques pour capteur se montent sous les capteurs. atténuateur acoustique pour conduite Les atténuateurs acoustiques pour conduite se montent si la propagation du son est perturbée aux points de réflexion (p.ex.
- Page 15 Spécification technique FLUXUS G731CA Systèmes de raccordement système de raccordement T1 raccordement avec rallonge raccordement direct capteurs type technique *****53 JBP2, JBP3, JB06 système de raccordement TS raccordement avec rallonge raccordement direct capteurs type technique *****52 JB02, JB03, JB04 Câble câble de capteurs type 1699...
- Page 16 FLUXUS G731CA Spécification technique Longueur du câble fréquence du M, P capteur capteurs type technique *(DR)***5* ≤ 300 ≤ 300 ≤ 90 *(LT)***5* ≤ 300 ≤ 300 ≤ 90 x - longueur du câble de capteurs l - max. longueur de la rallonge (selon l'application) 2024-10-01, TSFLUXUS_G731CAV6-0FR_Leu...
- Page 17 Spécification technique FLUXUS G731CA Boîtier de jonction Données techniques JB02, JB03, JB04 poids 1.2 kg Raccordement fixation montage mural option : montage sur conduite de 2" matériau boîtier acier inoxydable 316L (1.4404) joint silicone indice de protection JB02, JB03 : IP66/IP67 JB04 : Type 4X, IP66 température °C...
- Page 18 FLUXUS G731CA Spécification technique Dimensions JB0*, JBP* support pour montage mural filetage : 3x M20 x 1.5 presse-étoupe : max. 2x M20 163.5 en mm Support de montage sur conduite de 2" JB** numéro d'article : 751035-2 2024-10-01, TSFLUXUS_G731CAV6-0FR_Leu...
- Page 19 Spécification technique FLUXUS G731CA Sonde de température clamp-on (option) Données techniques PT12N, PT12N-LC numéro d'article PT12N : Système de raccordement • 770415-1 raccordement avec rallonge raccordement direct • 770414-1 (appariées) PT12N-LC : • 770415-4 • 770414-4 (appariées) rallonge modèle clamp-on option : avec câble prolongé...
- Page 20 FLUXUS G731CA Spécification technique PT12N numéro d'article • 770415-1A2 Système de raccordement • 770414-1A2 (appariées) raccordement avec rallonge raccordement direct modèle clamp-on ATEX/UKCA type Pt100 raccordement à 4 fils plage de mesure °C -30...+250 rallonge -3 . précision T ±(0.15 °C + 2 |T [°C]|) classe A précision ΔT...
- Page 21 Spécification technique FLUXUS G731CA Boîtier de jonction JBT2, JBT3 poids 1.2 kg Raccordement fixation montage mural option : montage sur conduite de 2" matériau boîtier acier inoxydable 316L (1.4404) joint silicone indice de protection IP66/IP67 température ambiante min. °C max. °C protection antidéflagrante •...
- Page 22 FLUXUS G731CA Spécification technique Support de montage sur conduite de 2" JB** numéro d'article : 751035-2 2024-10-01, TSFLUXUS_G731CAV6-0FR_Leu...
- Page 23 Spécification technique FLUXUS G731CA Transmetteur de pression (option) Données techniques Nöding P 121 raccordement à 2 fils Dimensions plage de mesure 0...16 pression du fluide -1...40 50.5 précision ≤ ±0.2 % PE ≥ 0.1 bar à 25 °C coefficient de ≤...
