Waterpilot FMX167
Transmetteur de température
en tête de sonde TMT181
Raccord de montage du câble
porteur

Bornes

Set de raccourcissement de
câble
Adaptateur de contrôle
(pour FMX167 avec diamètre
extérieur 22 mm (0.87 in) ou
29 mm 1.14 in)
Endress+Hauser
• Transmetteur de température de tête de sonde 2 fils, réglé pour une gamme de mesure de –20...+80 °C
(–4...176 °F).
Ce réglage garantit une bonne représentation d'une bande thermique de 100 K. Veuillez noter que la
thermorésistance Pt100 est appropriée pour une gamme de température de –10...+70 °C (–14...158 °F).
• Référence : 52008794
Remarque !
Le transmetteur de température de tête de sonde TM181 n'est pas prévu pour une utilisation en zone
explosible ni CSA GP.
• Pour un montage simple du FMX167 et pour occulter l'ouverture de mesure, Endress+Hauser propose des
raccords de montage du câble porteur  ä 16.
• Matériau : 1.4301 (AISI 304)
• Référence pour raccord de montage du câble porteur avec filetage G 1
• Référence pour raccord de montage du câble porteur avec filetage 1
• Quatre bornes pour boite de raccordement FMX167, conçues pour section de fil : 0,08...2,5 mm
(28...12 AWG)
• Référence : 52008938
Remarque !
Le bornier à 4 bornes n'est pas prévu pour une utilisation en zone explosible ni CSA GP.
Le set de raccourcissement de câble sert au raccourcissement aisé et réalisé dans les règles de l'art d'un câble,
voir SD00552P.
Remarque !
Le set de raccourcissement de câble n'est pas prévu pour le FMX167 avec agrément FM/CSA.
M14x1
mm (in)

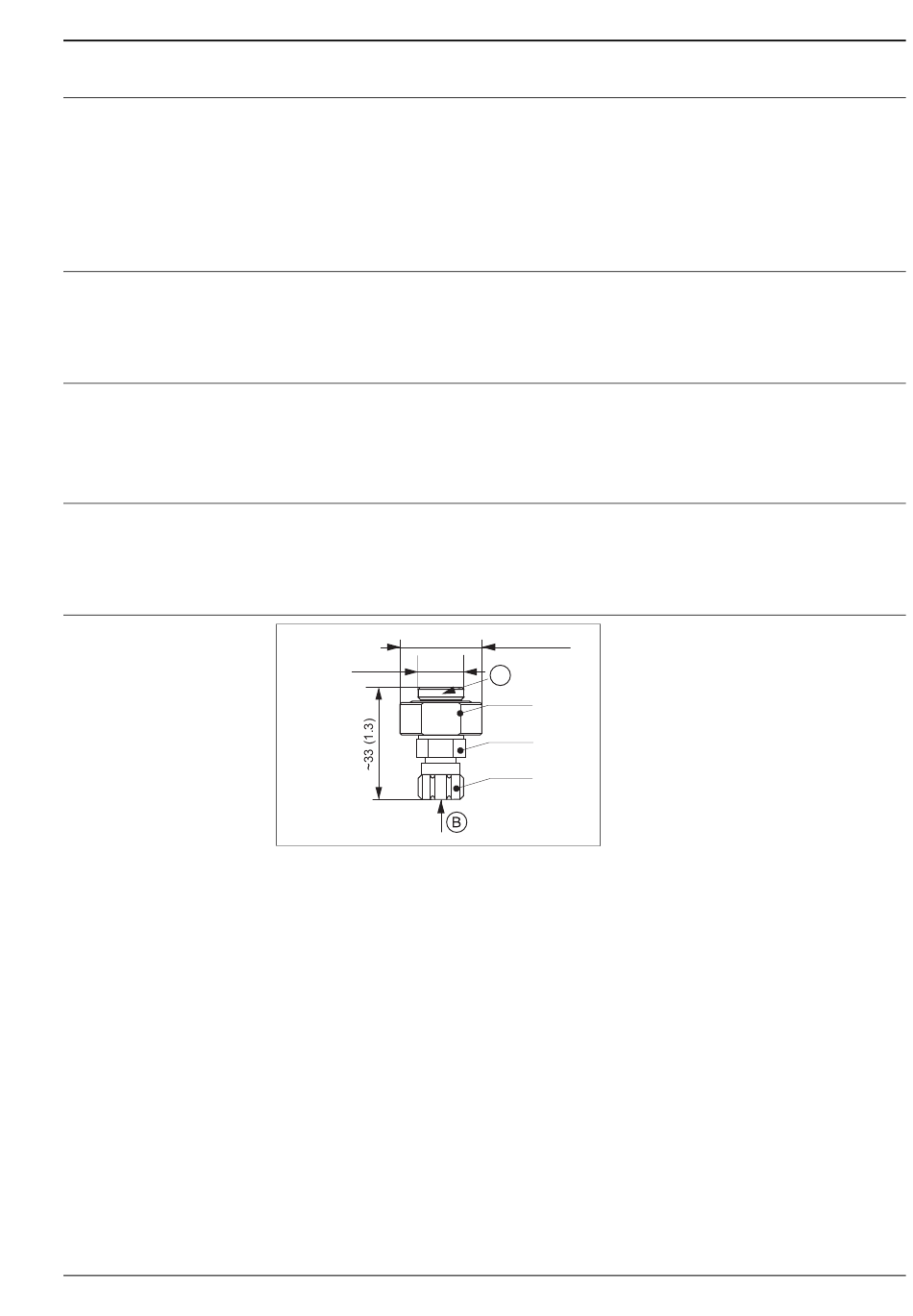

Adaptateur de contrôle
A Raccordement sonde de niveau FMX167
B Raccordement flexible d'air comprimé, diamètre
intérieur raccord rapide 4 mm (0.16 in)
• Endress+Hauser propose un adaptateur de
~25 (~0.98)
contrôle pour un test de fonctionnement simple
des sondes de niveau.
A
• Tenir compte de la pression maximale pour le
SW22
flexible d'air comprimé et la surcharge
AF22 maximale à la sonde de niveau  ä 7.
• Pression max. du raccord rapide fourni : 10 bar
SW13
AF13
(145 psi)
• Matériau adaptateur : 1.4301 (AISI 304)
SW12
AF12
• Matériau raccord rapide :
Aluminium anodisé
• Référence : 52011868
P01-FMXxxxxxx-06-xx-xx-xx-013
½
A : 52008264
½
NPT : 52009311
2
23
