Principe de mesure

1) Pas pour une utilisation en zone explosible.
4
La cellule céramique est une cellule de mesure sèche, c'est à dire que la pression agit directement sur la robuste
membrane en céramique du Waterpilot .
Les éventuelles variations de la pression atmosphérique sont amenées par le biais d'un flexible de compensation
de pression à travers le câble porteur jusqu'à la face arrière de la membrane et compensés. Aux électrodes du
support céramique on mesure une variation de capacité fonction de la pression, engendrée par le déplacement
de la membrane. L'électronique la transforme ensuite en un signal proportionnel à la pression, linéaire par
rapport au niveau.
p
atm
➀
p p p
= +
atm hydr.
p – p
=
( p p )
+
hydr. atm
atm hydr.

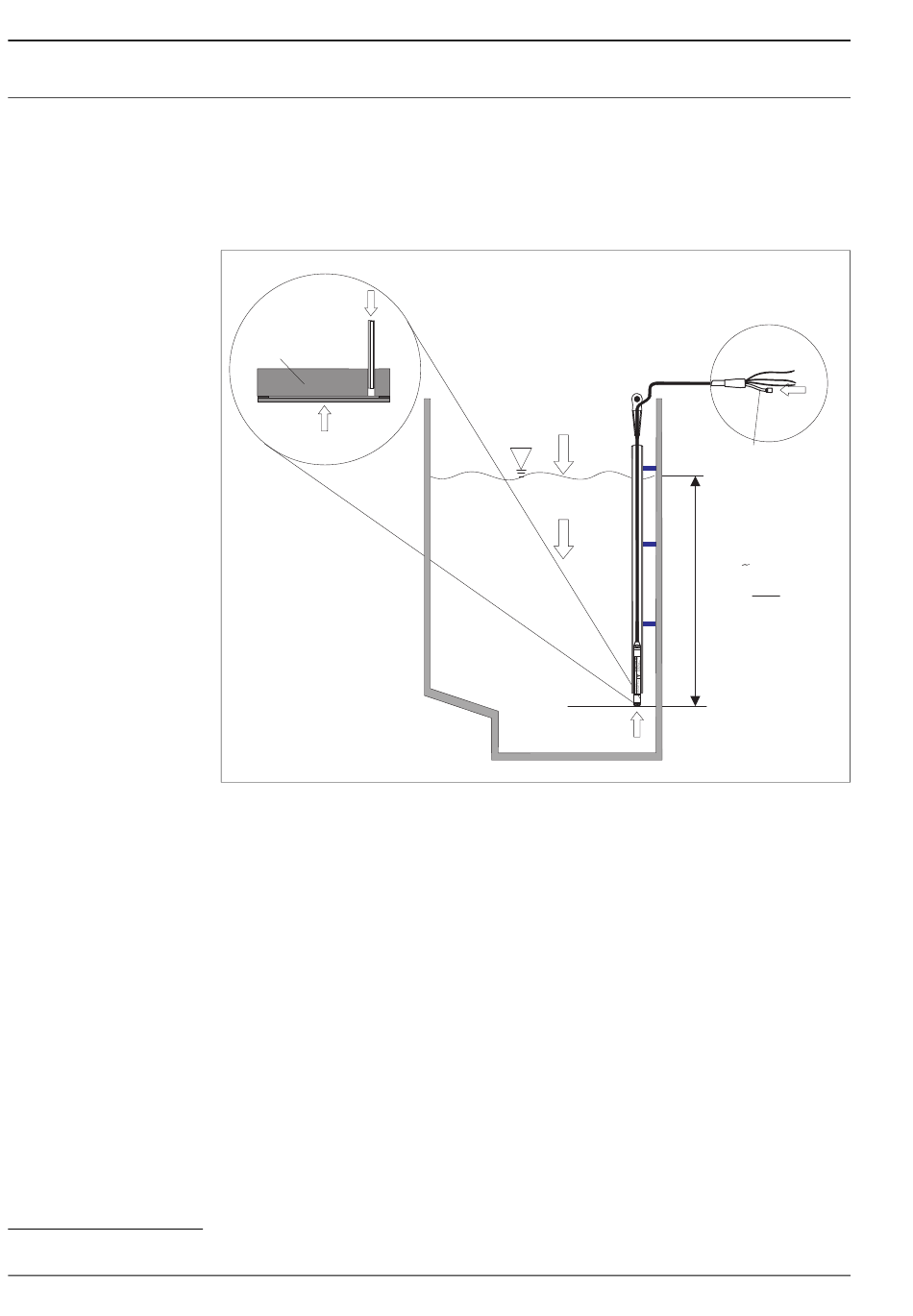

Principe de mesure
1 Cellule céramique
2 Flexible de compensation de pression
h Niveau
p Pression totale = pression hydrostatique + pression atmosphérique

Densité du produit
g Accélération de la pesanteur
p Pression hydrostatique
hydr.
p Pression atmosphérique
atm
Mesure de température avec Pt 100 optionnelle
Pour une mesure simultanée du niveau et de la température, Endress+Hauser propose le Waterpilot FMX167
en option avec une thermorésistance Pt100 en circuit 4 fils. La Pt100 fait partie de la classe de précision B selon
DIN EN 60751, voir aussi  ä 22, chap. "Accessoires".
Mesure de température avec Pt100 optionnelle et transmetteur de température de tête de sonde

TMT181
Pour la conversion du signal Pt100 en un signal 4...20 mA, Endress+Hauser propose en outre le transmetteur
de température de tête de sonde TMT181.
p
atm
p
hydr.
h
p p p
= +
atm hydr.
1)
Waterpilot FMX167
p
atm
➁
h p
p
h =
ρ • g
P01-FMX167xx-15-xx-xx-xx-002
