6.0 Fonctions

6.1 Modes de fonctionnement

Il existe cinq modes de fonctionnement principaux. Le mode de fonctionnement détermine la manière dont
le débit et le couple du ventilateur sont modulés. Par défaut, le mode de fonctionnement est la régulation du
débit d'air. Les exceptions sont les unités équipées de ventilateurs pales arrière sans kit de débit constant
ou lorsque le mode de Constant Torque, c'est-à-dire couple constant, est sélectionné dans le menu de
paramétrage 6.0 Fonctions du produit ; dans les deux cas, c'est le couple du ventilateur qui sera contrôlé et
modulé.
Dans tous les modes de fonctionnement, le ou les ventilateurs d'air soufflé fonctionnent d'après le mode et
les paramètres prédéfinis. Le ou les ventilateurs d'extraction fonctionnent quant à eux d'après le pourcen-
tage préparamétré du ventilateur d'air soufflé (ratio %EXT/SOUF). Voici
• 1 – Régulation du débit d'ai r:
La régulation de débit signifie que le module maintient le débit d'air programmé à un niveau constant. Le
régime des ventilateurs est régulé automatiquement afin que le débit reste optimum, même si les filtres
commencent à s'encrasser, les diffuseurs à se bloquer, etc. Le mode de régulation du débit d'air est
avantageux car il reste toujours celui qui a été programmé dès le début. Attention : tout ce qui accroît la
chute de pression dans le système de ventilation, par exemple l'obturation d'un diffuseur et le colmatage
des filtres, entraîne automatiquement une accélération des ventilateurs. Ceci provoque à son tour une
consommation d'énergie supérieure et éventuellement des problèmes de confort tels que des nuisances
sonores. Il y a trois points de consigne du débit d'air à configurer par l'utilisateur (m³h K1, m³h K2, m³h
K3).
• 2 – Régulation du couple :
3 points de consigne de couple à configurer par l'utilisateur (%TQ K1, %TQ K2, %TQ K3). Le point de
consigne est configuré en % du couple maximal.
• 3 – Régulation à la demande 0-10 V :
Le débit est régulé par un signal d'entrée 0-10 V. Le signal de régulation est connecté aux bornes
K2&GND. Le débit d'air soufflé défini correspond à un pourcentage d'un signal 0-10 V linéaire.

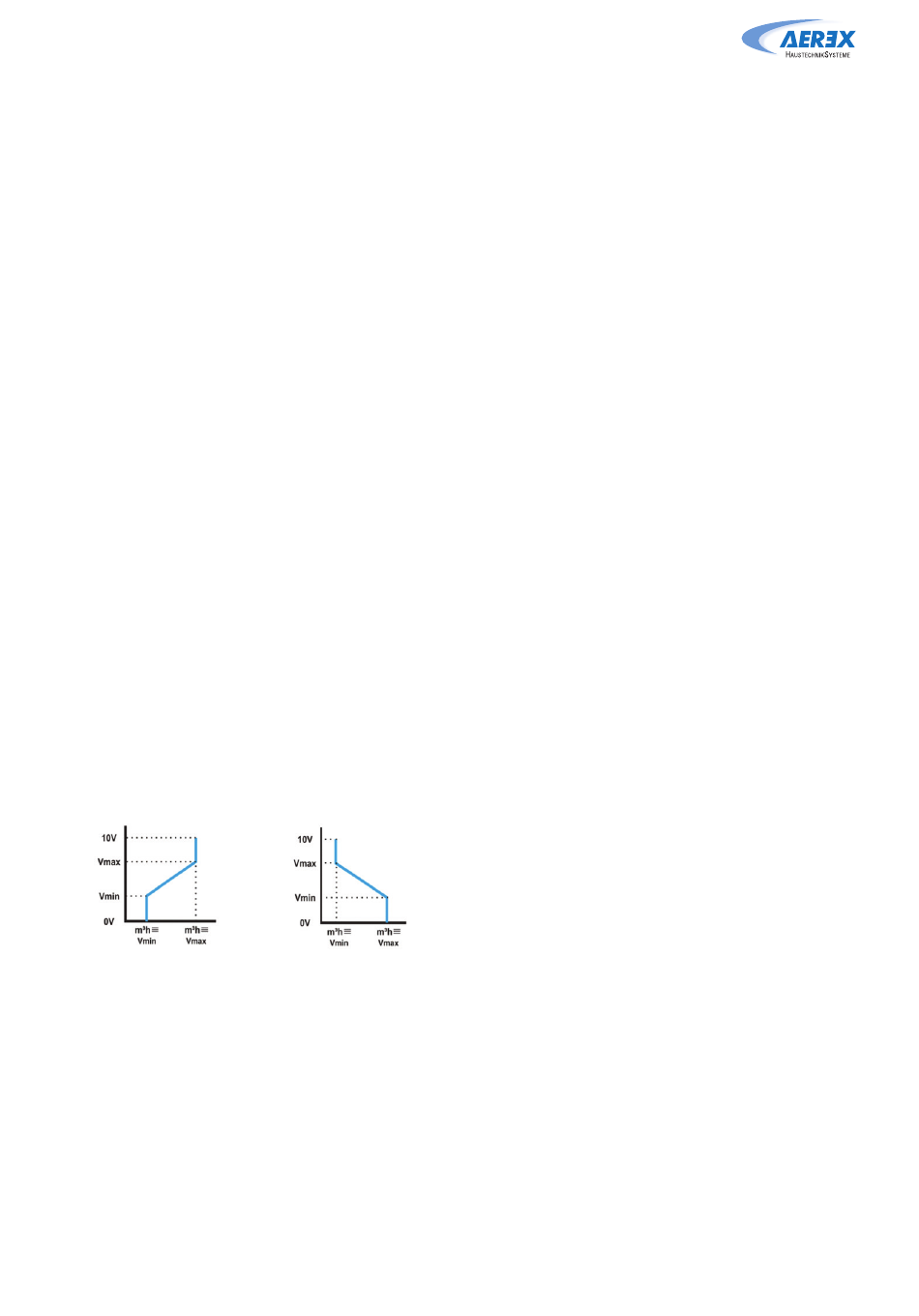

L'utilisateur définit le lien par 4 paramètres : Vmin, Vmax, m³h Vmin et m³h Vmax, appliqués à l'abaque
suivante. Le mode de régulation à la demande est également disponible pour moduler le couple de
ventilation plutôt que le débit d'air (concerne les unités de ventilation arrière sans Kit CA). Le principe est
identique à la régulation à la demande, la différence résidant dans le fait que Vmin et Vmax sont connec-
tés à un %TQ au lieu de m³/h.
• 4 – Régulation de pression :
Le débit varie automatiquement de manière à assurer une pression constante dans les conduits. Ce type
de régulation porte également le nom de VAV (volume d'air variable). Pression côté soufflage : le débit
d'air du ou des ventilateurs d'air soufflé est modulé pour maintenir une certaine pression constante. La
pression est mesurée par une sonde située dans la gaine d'air soufflé. Pression côté air rejeté : le débit
d'air du ou des ventilateurs d'air rejeté est modulé pour maintenir une certaine pression constante. La
pression est mesurée par une sonde située dans la gaine d'air extrait.
• 5 - MODE OFF :
Arrête la CTA.
