5.0 Vue d'ensemble du câblage

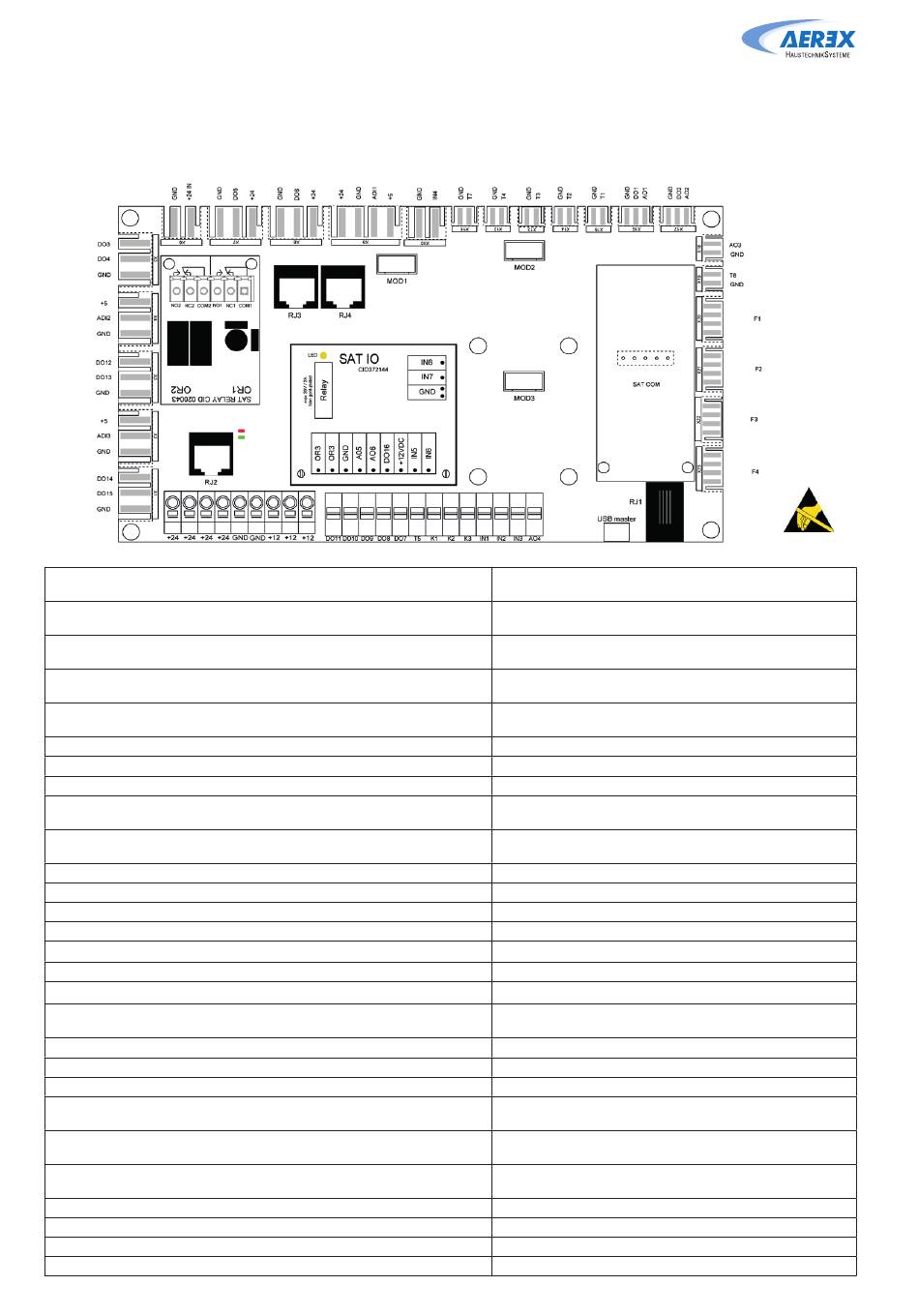

Carte mère TAC6 DG [XLEM026006]
HAUPTPLATINE TAC – CID026006
AO1 = sortie 0-10 V pour post-chauffe hydraulique externe (option)
DO1 = Kwout = sortie PWM pour régulation électrique KWout (option - précâblée)
| RX Ansteuerung Rotor PWM (vorverdrahtet)
DO2 = KWin- PX: sortie PWM pour régulation électrique KWin (option - précâblée)
| RX SPEED PWM - RX (précâblée)
AO2 = RX SPEED 0-10 V - RX (option)
AO3 = Sortie 0-10 V pour r gulation de la puissance de refroidissement
AO4 = sortie 0-10 V pour post-chauffe hydraulique interne (option - précâblée)
DO3 = BY-PASS OUVERT - PX (avec servomoteur rotatif) (précâblée)
DO4 = BY-PASS FERM - PX (avec servomoteur rotatif) (précâblée)
DO5 = REGISTRE 1 (avec ou sans ressort de rappel; Imax=0,5A DC)
(option - précâblée)
DO6 = REGISTRE 2 (avec ou sans ressort de rappel; Imax=0,5A DC)
(option - précâblée)
DO7 = SORTIE CHAUFFAGE (collecteur ouvert ; Vmax=24 VDC ; Imax=0,1 A)
DO8 = SORTIE REFROIDISSEMENT (collecteur ouvert ; Vmax=24 VDC ; Imax=0,1 A)
DO9 = SORTIE ALARME (collecteur ouvert ; Vmax=24 VDC ; Imax=0,1 A)
DO10 = SORTIE AL dPA (collecteur ouvert ; Vmax=24 VDC ; Imax=0,1 A)
DO11 = SORTIE VENTILATEUR ACTIV (collecteur ouvert ; Vmax=24 VDC ; Imax=0,1 A)
ADI1 = BY-PASS POS - PX | RX FEEDBACK VITESSE - RX (précâblée)
ADI2 = FILTRE AIR SOUFFLÉ dPa
ADI3 = FILTRE AIR EXTRAIT dPa
F1 = VENTILATEUR 1 (AIR SOUFFLÉ)
F3 = VENTILATEUR 3 (AIR REJETÉ)
SAT COM = SAT MODBUS ou SAT KNX ou SAT ETHERNET ou SAT WIFI - (option)
SAT RELAI :
utilisé uniquement pour Reco-Boxx Flat, puis prémonté et précâblé
SAT RELAIS OR1 – servomoteur linéaire pour servomoteur de by-pass linéaire – avant
SAT RELAIS OR2 – servomoteur linéaire pour servomoteur de by-pass linéaire – arrière LED ROUGE ALLUMÉE = ALARME
12 www.aerex.de
Reco-Boxx ZXR / ZXA / Flat – Instructions d'utilisation et d'entretien [ 03/ 2022 ]
T1 = Außentemperatur Fühler(vorverdrahtet)
T1 = signal en provenance de la sonde de température extérieure
T2 = Ablufttemperatur Fühler(vorverdrahtet)
(précâblée)
T3 = Fortlufttemperatur Fühler(vorverdrahtet)
T2 = signal en provenance de la sonde de température intérieure
(précâblée)
T5 = Zulufttemperatur Fühler für NV/KWout-Register (Option)
T3 = signal vers sonde de température extérieure (précâblée)
T7 = NV/IBA/EBA Frostschutzfühler(Option – für NV vorverdrahtet)
T5 = sonde de température air soufflé pour batterie IBA/KWout
(option)
T8 = Kühlregister Frostschutzsensor
T7 = sonde detempérature IBA/EBA pour sécurité antigel
(option - précâblée) pour IBA)
IN1 = FEUERALARM
T8 = Sonde antigel pour batterie froide
IN2 = BOOST
IN1 = ALARME INCENDIE
IN3 = Zwangssteuerung Bypass öffnen
IN2 = BOOST
IN4 = Kontakt Kondensatwanne voll (nur für LP Geräte mit Kondensat-
IN3 = BY-PASS PRIORITÉ ACTIVATION
pumpe / LP FW Geräte - vorverdrahtet)
IN4 = Contact total bac de vidange (uniquement pour unit LP/OUT -
K1: Luftvolumenstrom-MODUS
précâblée)
Bedarfs-/Drucksteuerung
K1: MODE Debit d'air
Régulation à la demande/par pression
Drehmoment-MODUS
MODE Couple
K2: Luftvolumenstromregelung
K2: Régulation du débit d'air
Bedarfs-/Drucksteuerung
Régulation à la demande/par pression
Drehmomentregelung
Régulation Couple
K3: Luftvolumenstromregelung
K3: Régulation du débit d'air
Bedarfs-/Drucksteuerung
Régulation à la demande/par pression
Drehmomentregelung
Régulation Couple
RJ1 = RJ12-Anschluss für TACtouch (Option)
RJ1 = Connecteur RJ12 pour TP-Touch (option)
RJ2 = RJ12-Anschluss für Modbus Druck-CP-Modus (Option)
RJ2 = Connecteur RJ12 pour mode CP pression Modbus (option)
RJ3 = RJ12-Anschluss für KIT CA zur Messung des Zuluft Volumenstroms
RJ3 = Connecteur RJ12 pour mode CA pression Modbus sur
air soufflé (option - précâblée)
RJ4 = RJ12-Anschluss ür KIT CA zur Messung des Fortluft Volumenstroms
RJ4 = Connecteur RJ12 pour mode CA pression Modbus sur air rejeté
und Tauscherdrucküberwachung (Option – vorverdrahtet)
et détection antigel (option - précâblée)
GRÜNE LED AN = EINGESCHALTET
LED VERTE ALLUMÉE = SOUS TENSION
ROTE LED AN = ALARM
+24 = +24 V DC (min.: +22 V DC; max.: +26 V DC). 0,8 A max
+24 = +24 V DC (min.: +22 V DC; max.: +26 V DC). 0,8 A max
+12 = +12 V DC (min.: +11,49 V DC; max.: +12,81 V DC). 0,3 A max.
+12 = +12 V DC (min.: +11,49 V DC; max.: +12,81 V DC). 0,3 A max.
= m³/h K1
= START/STOPP
= m³/h K1
= MARCHE/ARRÊT
= %Drehmoment K1
= %couple K1
= m³/h K2
= m³/h K2
= 0–10-V-EINGANG
= ENTRÉE 0-10 V
= %Drehmoment K2
= %couple K2
= m³/h K3
= m³/h K3
= % BEI K3 oder 0–10-V-EINGANG
= % K3 ou EENTRÉE
0-10 V
= %Drehmoment K3
= %couple K3
