6.0 Fonctions
6.1 Modes de fonctionnement
Il existe cinq modes de fonctionnement principaux. Le mode de fonctionnement détermine la manière dont
le débit et le couple du ventilateur sont modulés. Le mode de fonctionnement est la régulation à débit d'air
constant (CA). Les exceptions sont les unités équipées de ventilateurs arrière sans kit de débit constant (CA)
ou lorsque le mode de Constant Torque (TQ), c'est-à-dire couple constant, est sélectionné dans le menu de
paramétrage du produit; dans les deux cas, c'est le couple du ventilateur qui sera contrôlé et modulé.
Dans tous les modes de fonctionnement, le ou les ventilateurs d'air soufflé fonctionnent d'après le mode et
les paramètres prédéfinis. Le ou les ventilateurs d'extraction fonctionnent quant à eux d'après le pourcen-
tage préparamétré du ventilateur de pulsion (ratio %EXT/PUL). Voici les cinq modes de fonctionnements
principaux:
• 1 - Régulation à débit d'air constant (Constant Airflow regulation – CA):
Régulation de débit signifie que le module maintient le débit d'air programmé à un niveau constant. Le ré-
gime des ventilateurs est régulé automatiquement afin que le débit d'air reste correct, même si les filtres
commencent à s'encrasser, les diffuseurs à se bloquer, etc. Un débit d'air constant est avantageux car il
reste toujours celui qui a été programmé dès le début. Attention: tout ce qui accroît la chute de pression
dans le système de ventilation, par exemple l'obturation d'un diffuseur et le colmatage des filtres, en-
traîne automatiquement une accélération des ventilateurs. Ceci provoque à son tour une consommation
d'énergie supérieure et éventuellement des problèmes de confort tels que des nuisances sonores. Il y a
trois points de consigne du débit d'air à configurer par l'utilisateur (m³h K1, m³h K2, m³h K3).
• 2 - Régulation couple constant (TQ):
3 points de consigne de couple constant à configurer par l'utilisateur (%TQ K1, %TQ K2, %TQ K3). Le
point de consigne est configuré en % du couple maximal. La régulation de couple constant (TQ) per-
met de varier automatiquement la vitesse de ventilation afin d'assurer un débit d'air variable pour les
systèmes régulés à la demande (DCV). Cela permet une ventilation régulée à la demande ou une opti-
misation du ventilateur par un système GTB/GTC, surtout utilisée dans les systèmes à zone multiple. Ce
mode de fonctionnement peut partiellement remplacer la régulation de pression constante (CP) lorsqu'un
capteur de pression n'est pas installé sur la gaine.
• 3 - Régulation à la demande 0-10 V(LS):
Le débit est régulé par un signal d'entrée 0-10 V. Le signal de régulation est connecté aux bornes
K2&GND. Le débit d'air soufflé défini correspond à un pourcentage d'un signal 0-10 V linéaire. L'utilisa-

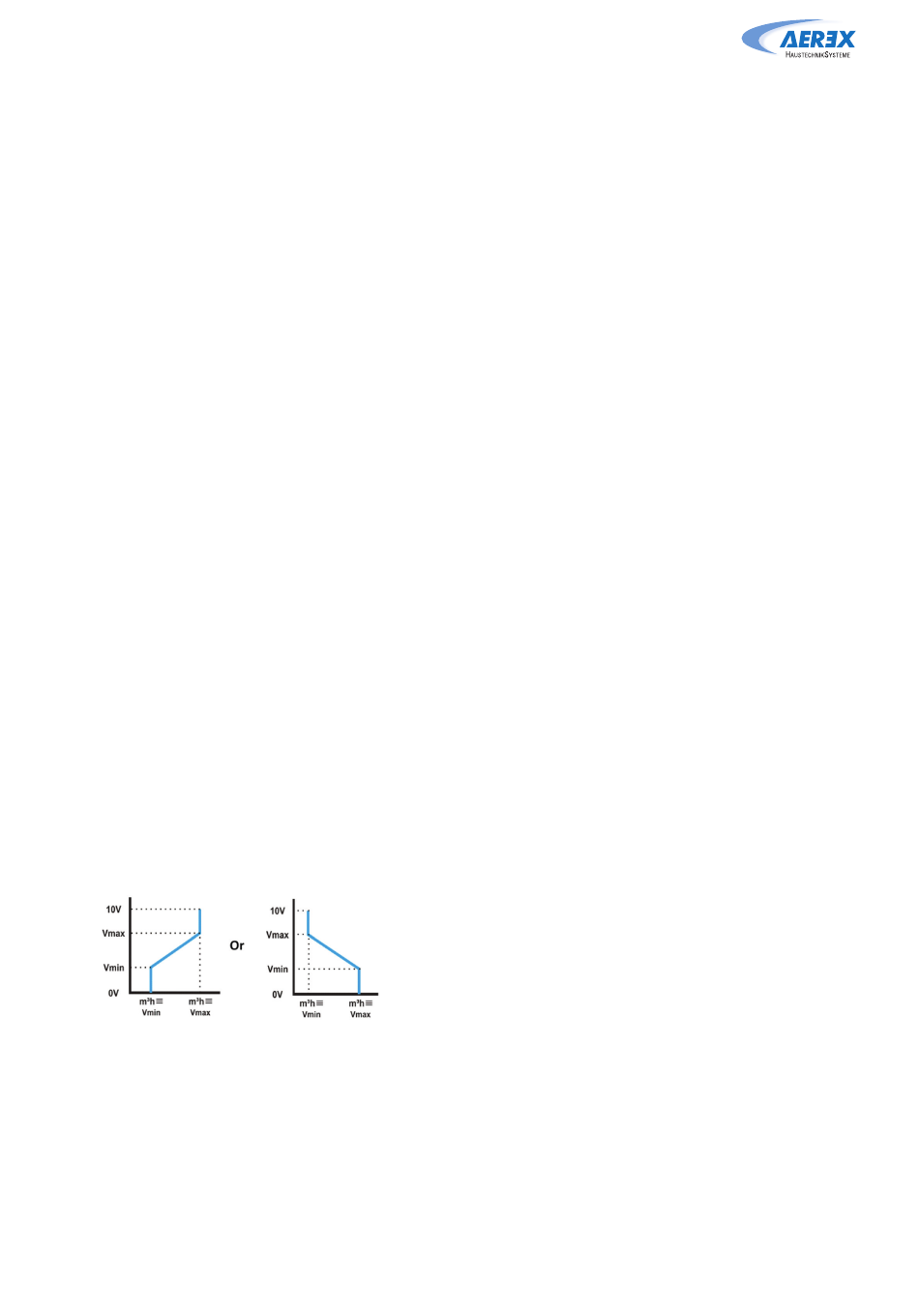

teur définit le lien par 4 paramètres: Vmin, Vmax, m³h Vmin et m³h Vmax, appliqués à l'abaque suivante.
Le mode de régulation à la demande (LS) est également disponible pour moduler le couple de ventilation
plutôt que le débit d'air (concerne les unités de ventilation arrière sans Kit CA). Le principe est identique
au fonctionnement du Mode LS, la différence résidant dans le fait que Vmin et Vmax sont connectés à un
%TQ au lieu de m³/h.
• 4 - Régulation de pression constante (CP):
Le débit varie automatiquement de manière à assurer une pression constante dans les conduits. C'est
pourquoi ce type de régulation est également appelé Régulation VAV (Variable Air Volume).
CPs côté pulsion: le débit d'air du ou des ventilateurs d'air soufflé est modulé pour maintenir une certaine
pression constante. La pression est mesurée par une sonde située dans la gaine d'air soufflé.
CPs côté extraction: le débit d'air du ou des ventilateurs d'air rejeté est modulé pour maintenir une cer-
taine pression constante. La pression est mesurée par une sonde située dans la gaine d'air rejeté.
• 5 - MODE OFF:
Cela arrête l'unité de ventilation.
14
www.aerex.de
Reco-Boxx ZXR / ZXA / Flat – Instructions d'utilisation et d'entretien [03/ 2021 ]
