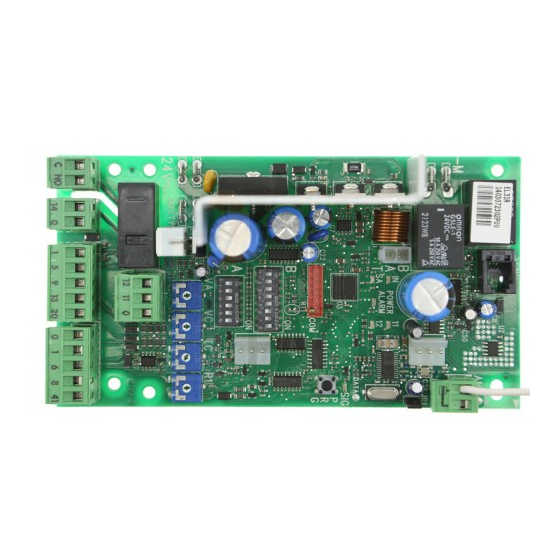

Ditec EL31R

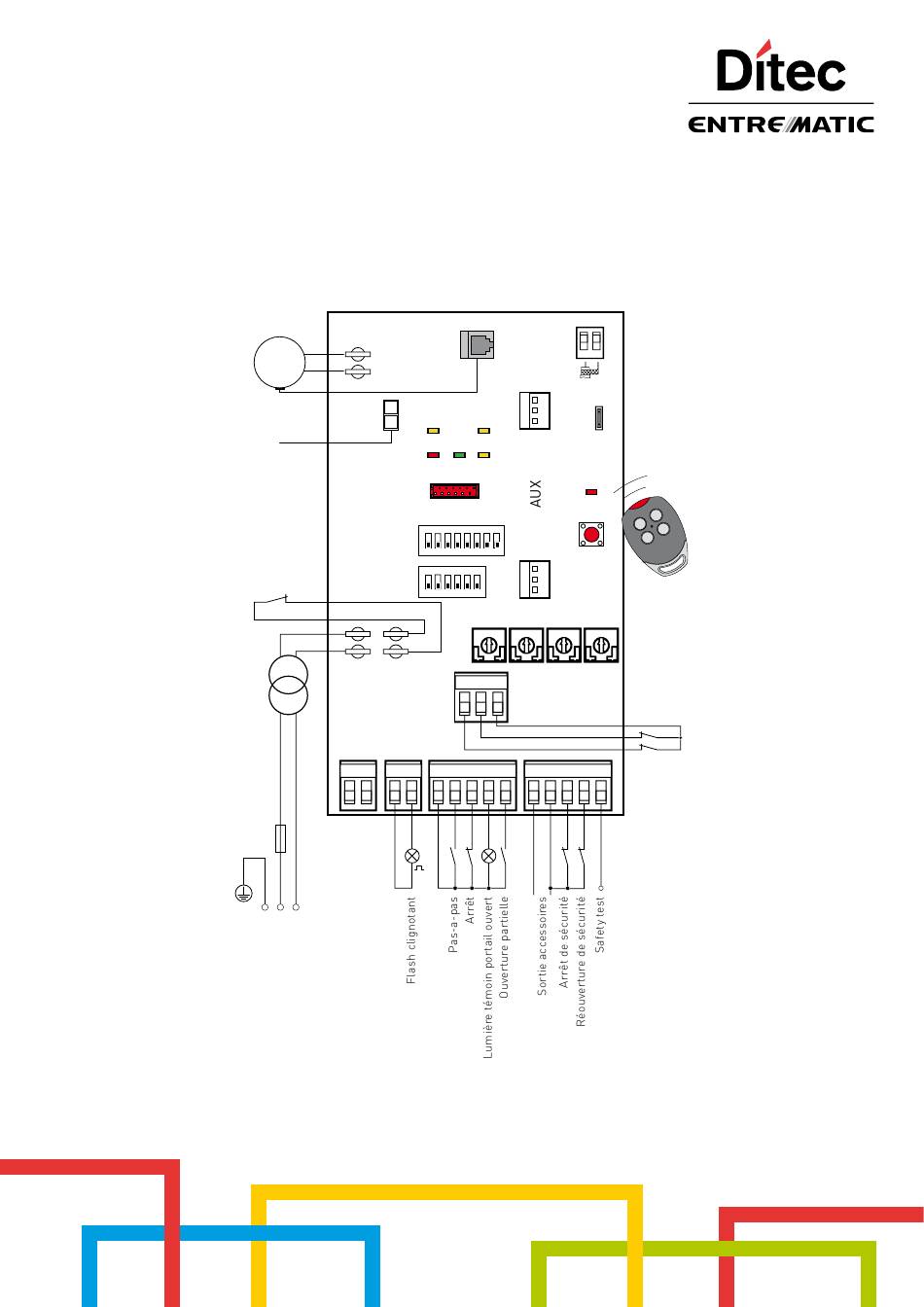

Manuel d'installation du tableau électronique pour automatismes 24 V avec radiocommande
incorporée.
BATK3
Safety switch
Transformateur
Alimentation
EL31R
Moteur
-M
24V=
+M
B
A
IN
T
SA
B
ON
1
A
ON
1
24V~
SAFETY
C NO
14 0
F1
www.ditecentrematic.com
ENC
A
N
T
JR1
11
12
POWER
COM
SIG
PRG
2 3 4 5 6 7 8
2 3 4 5 6
VA
VC
TC
R1
12
11
0
1 5 9 13 20
0 1 6 8 41
IP1851FR
GOL4
Fin de course
Fin de course
Publicité
Table des Matières
Manuels Connexes pour DITEC EL31R
Sommaire des Matières pour DITEC EL31R
- Page 1 Ditec EL31R IP1851FR Manuel d'installation du tableau électronique pour automatismes 24 V avec radiocommande incorporée. EL31R Moteur 24V= BATK3 POWER 2 3 4 5 6 7 8 GOL4 2 3 4 5 6 Safety switch 24V~ SAFETY Transformateur Fin de course...
-
Page 3: Table Des Matières
Sommaire Argument Page Consignes générales de sécurité Déclaration de conformité CE Données techniques Applications Commandes Bourrelet de sécurité autocontrôlé Sorties et accessoires CROSS Sorties et accessoires QIK Réglages Trimmer Commutateur CROSS Commutateur QIK Jumper Signalisations Radiocommande Modalités de fonctionnement des portails coulissants Mise en marche 10.1 Mise en marche CROSS... -
Page 4: Consignes Générales De Sécurité
1. Consignes générales de sécurité Le présent manuel d'installation s'adresse uniquement à un personnel qualifié. L’installation, les raccordements électriques et les réglages doivent être exécutés selon les règles de la bonne technique et conformément aux normes en vigueur. Lire les instructions avec beaucoup d'attention avant d'installer le produit. Une mauvaise installation peut être source de danger. Les matériaux qui composent l'emballage (plastique, polystyrène, etc.) ne doivent pas être abandonnés dans la nature ni laissés à... -
Page 5: Déclaration De Conformité Ce
2. Déclaration CE de conformité Le constructeur Entrematic Group AB sis à Lodjursgatan 10, SE-261 44 Landskrona, Sweden déclare que le tableau électronique type EL31R est conforme aux conditions des directives CE suivantes : Directive EMC 2004/108/CE ; Directive basse tension 2006/95/CE ;... -
Page 6: Commandes
4. Commandes Commande Fonction Description N.O. PAS-A-PAS Avec DIP1A=OFF et TC<MAX, la fermeture du contact active une manœuvre d'ouverture et de AVEC FERMETURE fermeture en séquence : ouverture-arrêt-fermeture-ouverture AUTOMATIQUE REMARQUE : l'arrêt n'est pas permanent mais de la durée programmée avec le trimmer TC. PAS-A-PAS Avec DIP1A=OFF et TC=MAX, la fermeture du contact active une manœuvre d'ouverture et de SANS FERMETURE... -
Page 7: Sorties Et Accessoires Pour Portails Coulissants
5. Sorties et accessoires pour portails coulissants Sortie Valeur - Accessoires Description Alimentation accessoires. Sortie de l'alimentation des accessoires externes avec lampes d'état d'automatisme. 24 V 0,3 A Le tableau électronique est muni d'un logement pour les cartes embrochables, de type récep- teurs radio, boucles magnétiques, etc. -
Page 8: Sorties Et Accessoires Barrières
6. Sorties et accessoires barrières Sortie Valeur - Accessoires Description Alimentation accessoires. Sortie de l'alimentation des accessoires externes avec lampes d'état d'automatisme. 24 V 0,3 A Le tableau électronique est muni d'un logement pour les cartes embrochables, de type récep- teurs radio, boucles magnétiques, etc. -
Page 9: Réglages
7. Réglages 7.1 Trimmer Trimmer Description VA - VC VA - Réglage de la vitesse d'ouverture. Règle la vitesse en ouverture. VC - Réglage de la vitesse de fermeture. Règle la vitesse en fermeture. Réglage du temps de fermeture automatique. De 0 à... -
Page 10: Commutateurs Barrières
7.3 Commutateurs barrières DIP A Description DIP1A Fonctionnement de la commande 1-5. Pas-à-pas. Ouverture. REMARQUE : règle aussi le fonctionne- ment de la carte embrochable raccordée à AUX. DIP2A Sélection du sens d'ouverture. Ouverture vers la droite. Ouverture vers la gauche. Le sens d'ouverture doit être considéré... -
Page 11: Signalisations
7.5 Signalisations VOYANT Allumé Flash clignotant POWER Présence de l'alimentation. L'encodeur ne fonctionne pas ou la sélection du DIP5B ALARM n'est pas cohérente avec la présence/absence réelle d'un enco- deur. Surcharge de courant sur la sortie du flash clignotant. Court-circuit du pilote du flash clignotant. - Page 12 8. Radio 10 s Le tableau électronique est équipé d'un récepteur radiocommande avec fréquence 433,92 MHz. L’antenne est constituée d'un fil rigide de 173 mm de longueur branché à la borne ANT. Il est possible d'augmenter la portée de la radiocommande en raccordant l’antenne présente dans les flashes clignotants ou en installant l’antenne accordée BIXAL.
-
Page 13: Modalités De Fonctionnement Des Portails Coulissants
9. Modalités de fonctionnement des portails coulissants Le tableau électronique peut fonctionner dans les 3 modalités suivantes : l’automatisme s'arrête sur les butées mécaniques ; l’automatisme s'arrête après l’intervention des fins de courses d'arrêt ; l’automatisme s'arrête après l’intervention des fins de courses d'arrêt. Dans les automatismes avec encodeur (DIP5B=ON) et en sélectionnant DIP6B=ON, le tableau électronique active un système innovant de relevé... -
Page 14: Mise En Marche Des Barrières
10.2. Mise en marche des barrières ATTENTION Les manœuvres relatives aux points 6 se font sans sécurités. On ne peut régler les trimmers que lorsque l'automatisme est à l'arrêt. L’automatisme ralentit automatiquement près des arrêts de butée ou des fins de courses d'arrêt. Après chaque allumage le tableau électronique reçoit un RESET et la première manœuvre est effectuée à... -
Page 15: Recherche Pannes
11. Recherche pannes Dysfonctionnement Cause probable Action corrective L’automatisme ne s'ouvre ou ne se referme pas. Absence de l'alimentation. Vérifier que le tableau électronique est correc- (voyant POWER ALARM éteint). tement alimenté. Accessoires en court-circuit. Débrancher tous les accessoires des bornes (voyant POWER ALARM éteint). -
Page 16: Exemple D'application Des Portails Coulissants
12. Exemple d'application des portails coulissants Lorsque le tableau électronique est utilisé dans des applications d'automatismes coulis- sants : - sélectionner le sens d'ouverture correct à l'aide du DIP2A <MAX 2 3 4 5 6 7 DIP2B=ON DIP1A=ON (Exemple 1). Lorsque le tableau électronique est utilisé 2 3 4 5 6 dans des applications de portails coulissants : - il est possible de raccorder les contacts N.F. -
Page 17: Exemple D'automatismes En Parallèle
14. Exemple d'automatismes en parallèle JR1=NO JR2=CH1 2 3 4 5 6 7 2 3 4 5 6 7 DIP1A=ON DIP1A=ON DIP2A=ON 2 3 4 5 6 2 3 4 5 6 1 5 9 13 20 0 1 6 8 41 1 5 9 13 20 0 1 6 8 41 Il est possible de commander deux automatismes [A] et [B] en parallèle, en faisant les raccordements et les réglages indiqués dans... -
Page 18: Modalité De Fonctionnement Homme Présent
15. Modalité de fonctionnement homme présent Lorsque le tableau électronique est utilisé en mode <MAX « homme présent » : 2 3 4 5 6 7 8 DIP2B=OFF - débrancher la borne 9 ; DIP1A=ON - régler le sens de la marche à l'aide du DIP2A=OFF ; 2 3 4 5 6 Dans cette condition, les commandes d'ouverture (1-5) et de fermeture (1-6) ne fonctionnent que si on les presse,... - Page 19 Tous les droits relatifs à ce matériel sont la propriété exclusive d'Entrematic Group AB. Les contenus de cette publication ont été rédigés avec le plus grand soin, cependant Entrematic Group AB décline toute responsabilité en cas de dommages cau- sés par d'éventuelles erreurs ou omissions présentes dans ce document. Nous nous réservons le droit d'apporter d'éventuelles modifications sans préavis. Toute copie, reproduction, retouche ou modification est expressément interdite sans l'autorisation écrite préalable de d'Entrematic Group AB.
