SUPER 3000 FAST
Scarica questo manuale sul tuo cellulare
Téléchargez ce manuel sur votre mobile
Download this manual on your mobile
Laden Sie dieses Handbuch auf Ihr Handy herunter
Descarga este manual en tu móvil
ATTENZIONE
I
- OPERATORE CON VELOCITÀ ALTA (20 M/MIN).
- SOLO PER PASSAGGIO VEICOLARE.
- INSTALLARE SOLO SE SI HA LA CERTEZZA CHE NESSUNO POSSA ENTRARE IN CONTATTO CON IL CANCELLO.
- PREDISPORRE LE SICUREZZE COME INDICATO DALLA NORMA EN12453:2017 AFFINCHÈ NIENTE E NESSUNO POSSANO VENIRE
ACCIDENTALMENTE A CONTATTO CON L'AUTOMAZIONE.
- UTILIZZARE SOLO CREMAGLIERA RIB IN METALLO (CONSIGLIAMO ACS9090 MOD. 6 CON CATAFORESI).
ATTENTION
F
- OPÉRATEUR A GRANDE VITESSE (20 M/MIN).
- SEULEMENT POUR LE PASSAGE DES VEHICULES.
- INSTALLEZ SEULEMENT SI VOUS TES SÛR QUE PERSONNE NE PEUT ÊTRE TOUCHÉ PAR LA PORTE.
- EQUIPEZ DE SECURITES COMME INDIQUE SUR LA NORME EN12453:2017 POUR ÉVITER QUE QUELQUE CHOSE OU QUELQU'UN PUISSE
ÊTRE TOUCHÉE PAR LA PORTE.
- UTILISER SEULEMENT CRÉMAILLÈRE RIB EN ACIER (ON CONSEILLE ACS9090 Mod. 6 AVEC TRAITEMENT DE CATAPHORÈSE).
ATTENTION
G
- HIGH SPEED OPERATOR (20 M/MIN).
B
- INTENDED ONLY FOR PASSAGE OF VEHICLES.
- INSTALL ONLY IF YOU ARE SURE THAT NOBODY IS IN THE REACH OF THE GATE.
- MAKE SURE THAT APPROPRIATE SAFETY DEVICES ARE USED AS SHOWN IN EN12453:2017 TO AVOID THAT SOMETHING OR SOMEBODY
COULD BE HIT BY THE GATE.
- TO USE METAL RIB RACK ONLY (WE ADVISE ACS9090 MODULE 6 WITH CATAPHORESIS TREATMENT).
ATENCIÒN
E
- OPERADOR CON VELOCIDAD ALTA (20 M/MIN).
S
- SOLO PARA PASAJE DE VEHICULOS.
- INSTALAR SÒLO SI SE TIENE LA SEGURIDAD QUE NINGUNO PUEDA ENTRAR EN CONTACTO CON LA CANCELA.
- PREDISPONER LAS SEGURIDADES COMO INDICADO EN LA NORMA EN12453:2017 TAL QUE NADA NI NADIE PUEDA VENIR
ACCIDENTALMENTE EN CONTACTO CON LA AUTOMACIÒN.
- UTILIZAR SÒLO CREMALLERA RIB EN METALO (ACONSEJAMOS CÒD. ACS9090 MOD. 6 CON CATAFÒRESIS).
Operatore
Operateur
Operator
Operador

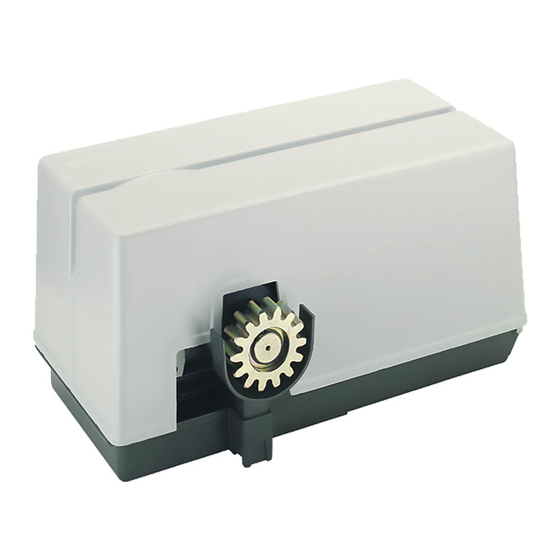

SUPER 3000 FAST FCE
SUPER 3000 FAST FCM
con / avec / with
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Alimentacion
Peso máx verja
230V 50/60 Hz
3000 kg
ITALIANO pag. 05 / FRANÇAIS pag. 19 / ENGLISH page 33 / ESPAÑOL pag. 47
J-INV 3P-CRX
Disegni tecnici per progetti
Dessins techniques pour les projets
Technical drawings for projects
Dibujos técnicos para proyectos.
I
F
G
B
E
S
Spinta max
Coppia max
Poussée maxi
Couple maxi
Max Thrust
Max torque
Max Empuje
Coppia max
1920 N
80 Nm
Vedere pagina 18
Voir page 32
See page 46
Ver página 60
Solo per cancelli che scorrono a lato della
colonna di chiusura.
Non applicare a cancelli che chiudono contro
un muro o un fermo meccanico
Uniquement pour les portes qui glissent sur le
côté de la colonne de fermeture.
Ne pas appliquer sur des portes qui se ferment
contre un mur o une butée mécanique
Only for gates that slide on the side of the
closing column.
Do not apply to gates that close against a wall
or a mechanical stopper
Solo para puertas que deslizan hacia el lado
de la columna de cierre.
No aplique a puertas que se cierran contra
una pared o un tope mecánico
Codice
Code
Code
Codigo
AA31023
AA31026
