Fig. 23 : Coefficient de correction – diagramme
46  Manipulation / Utilisation
Rev. 01 08/20
Tableaux d'exemple de correction de l'offset de poudre
et du flexible à poudre
Pistolet
N° AVANT correction
1 C0 = 1,8 Nm³/h
2 C0 = 1,8 Nm³/h
3 C0 = 1,8 Nm³/h
etc.
Pistolet
N° AVANT correction
1 C1 = 100 %
2 C1 = 100 %
3 C1 = 100 %
etc.

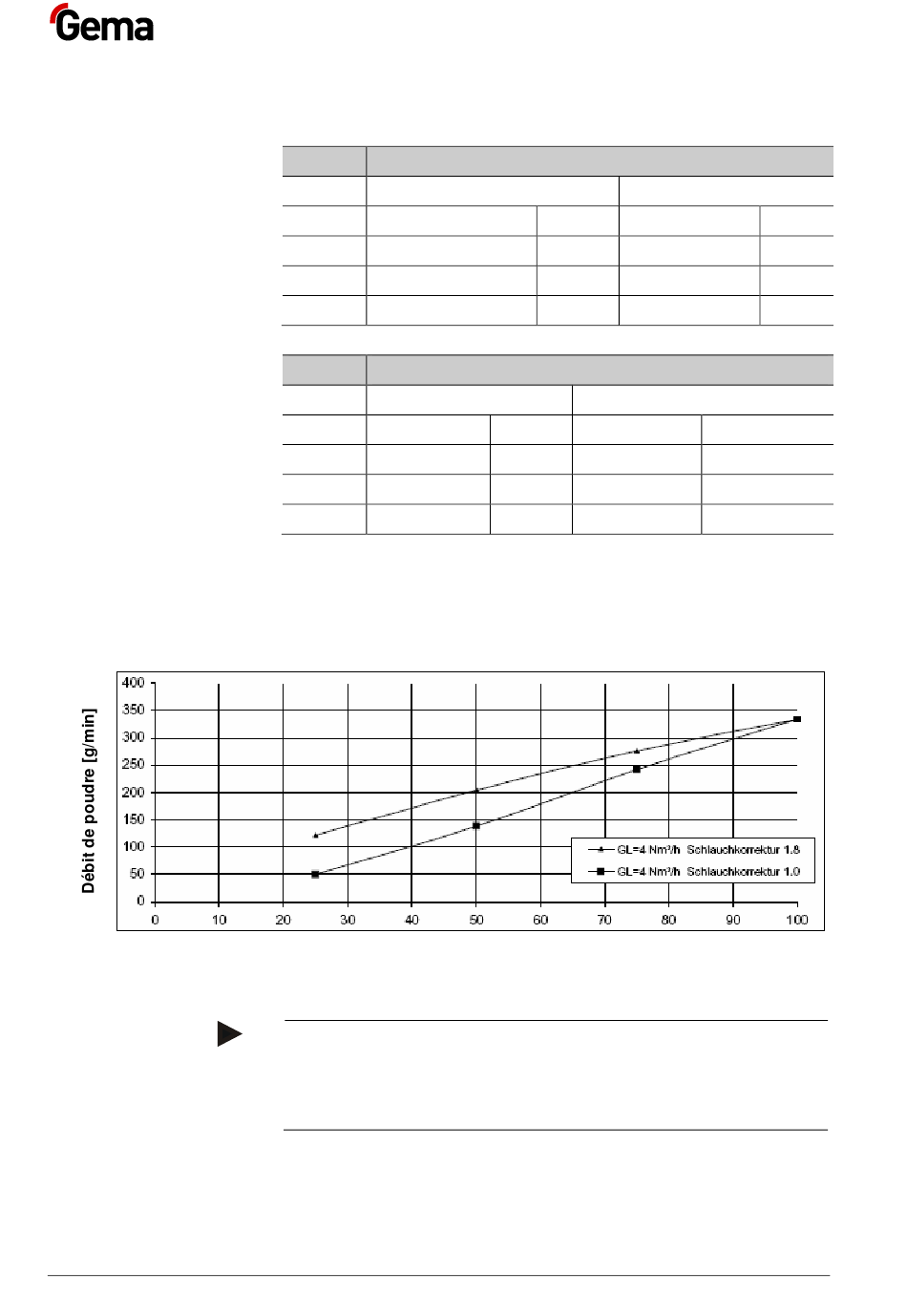

Coefficient de correction – diagramme
Influence de la correction du flexible à poudre
(flexible à poudre 11 mm x 12 m)
Réglage de poudre [%]
Le coefficient de correction de la longueur du flexible est choisi
de sorte qu'aucune poudre n'est visible avec une valeur de
poudre de 0 % ; avec l'augmentation de la valeur, la poudre
devient visible.
–
Cet effet dépend de la longueur du flexible et de son diamètre !
Correction de l'offset de poudre C0
20 g C0 = 1,7 Nm³/h
10 g C0 = 1,8 Nm³/h
0 g C0 = 2,6 Nm³/h
Correction du flexible à poudre C1
APRES correction
200 g C1 = 100 %
250 g C1 = 80%
280 g C1 = 71%
APRES correction
12 g
13 g
12 g
200 g
200 g
200 g
MultiStar CG10
