Montagehöhe; Montageschritte - Kerbl HAPPYCOW Duo Mode D'emploi

• Das Gerät muss durch alle 4 Befestigungsbohrungen des Befestigunsgrahmens mit der Wand verbunden werden.
• Befestigungsmaterial muss durch fachkundiges Personal auf den Untergrund abgestimmt sein.
• Bei der Montage auf Ziegel oder Holz werden durchgängige Gewindestangen empfohlen.
• Mindestens Gewindegröße M12 verwenden.
• Verschraubung gegen selbstständiges Lösen sichern. Dazu selbstsichernde Muttern und/oder Gewindekleber verwenden.
• Befestigung regelmäßig prüfen und ggf. nachziehen.
• Gerät nur mit geeignetem Hubmittel montieren.
• Geltende Unfallverhütungsvorschriften beachten!
Tipp
Gerät an ebener, massiver Betonwand befestigen.

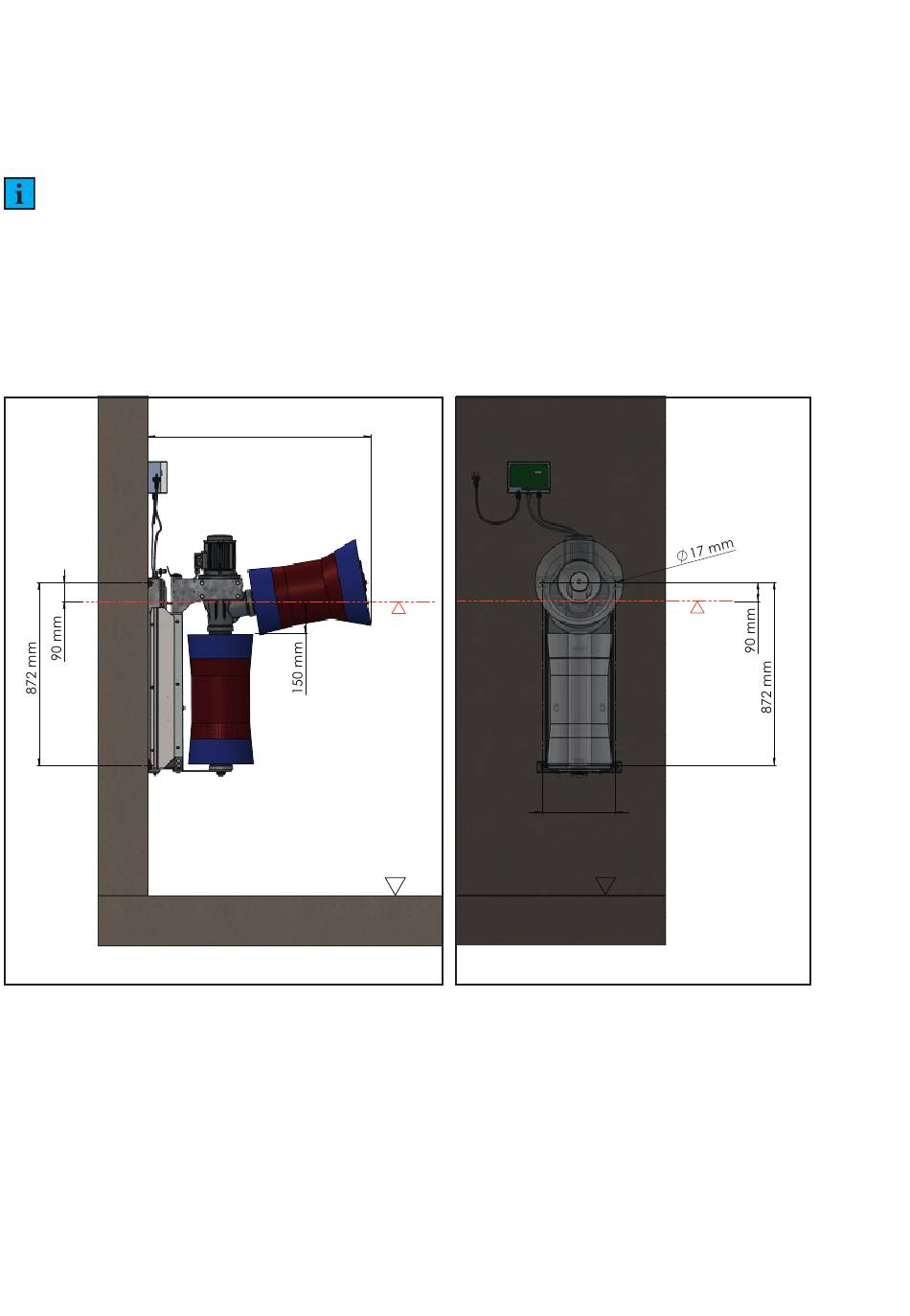

5.3.1 Montagehöhe
Die Aufhängehöhe des Geräts muss an die durchschnittliche Widerristhöhe (= Ø Withers height) der Tiere angepasst werden. Die Oberkante der
vertikalen Bürste soll sich ca. 15 cm unterhalb der durchschnittlichen Widerristhöhe der Herde befinden. Die Aufhängehöhe muss vor der Erstel-
lung der Befestigungsbohrungen ermittelt werden!
Sind innerhalb der Herde große Unterschiede in der Widerristhöhe (mehr als 20 cm), sollte sich die Aufhängehöhe nach den größeren Tieren
richten, um schnellen Verschleiß der Bürsten zu vermeiden.
Abbildung 2: Montagehöhe

5.3.2 Montageschritte

1. Montagehöhe ermitteln (siehe Punkt 5.3.1)
2. Gerät auf ermittelter Höhe montieren.
3. Nach erfolgter Gerätemontage, Getriebeverschlussschraube durch beigelegte Entlüftungsschraube ersetzen. (Abb. 4.1 + Abb. 4.2)
4. Transportsicherungsschrauben (2 Stück) entfernen und für spätere Verwendung aufbewahren. (Abb. 5)
5. Steuerung auf festem und vibrationsfreiem Untergrund montieren.
6. Ggf. Verbissschutz am Motorkabel anbringen.
7. Abstand des Sensors zur Schaltfahne prüfen (Abb. 6).
8. Durch Anheben des Schlittens, die Federvorspannung der Federn zwischen Montagerahmen und Schlitten prüfen und ggf. Federvorspannung
an den beiden Federn einstellen.
1070 mm
Ø
Withers
height
FLOOR
Abb.2
350 mm
FLOOR
General tolerances are not valid for basic dimensions of semi-finished parts!
The general tolerances are only valid and applicable on shown nominal sizes
and geometric sizes!
Break and debure sharp edges!
Abbildung 3: Lochbild
Albert KERBL GmbH
Fon +49 (0)8086 - 933-100
Mail info@kerbl.com
STAT. REVISION NOTE
9
Ø
Withers
height
FINISHED SURFACE:
SCALE
ISO 5456-2 Projection
MATERIAL:
methode1
WEIGHT IN GRAMM
Felizenzell 9 D-84428 Buchbach
l l General tolerances
(WITHOUT FINISHED SURFACE):
Fax +49 (0)8086 - 933-500
l ISO 2768 - mK
156693,915 g
www.kerbl.com
l
DATE NAME
TITLE:
DRAW 22.6.2021 sreinthaler
Kuhkratzbürste - Zusammenbau Version 2
CHECK
Baugruppe / Assembly
NORM
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MILLIMETERS
ARTICLE NUMBER PROJECT NUMBER
DWG NO.
KERBL: KERBL:
26960
18820 700103
DATE NAME Urspr.
Ab
1:50
DET. SCALE
BASE SIZE/SEMI-
