R911410130 / 10 | PRC 7000
Introduisez le module le long du bord - avec une légère pression vers
3.
la droite - vers l'arrière jusqu'à ce que vous sentiez une résistance,
voir fig. 71 :.
Cela permet d'encastrer le module dans le support de borniers
interne de la commande.

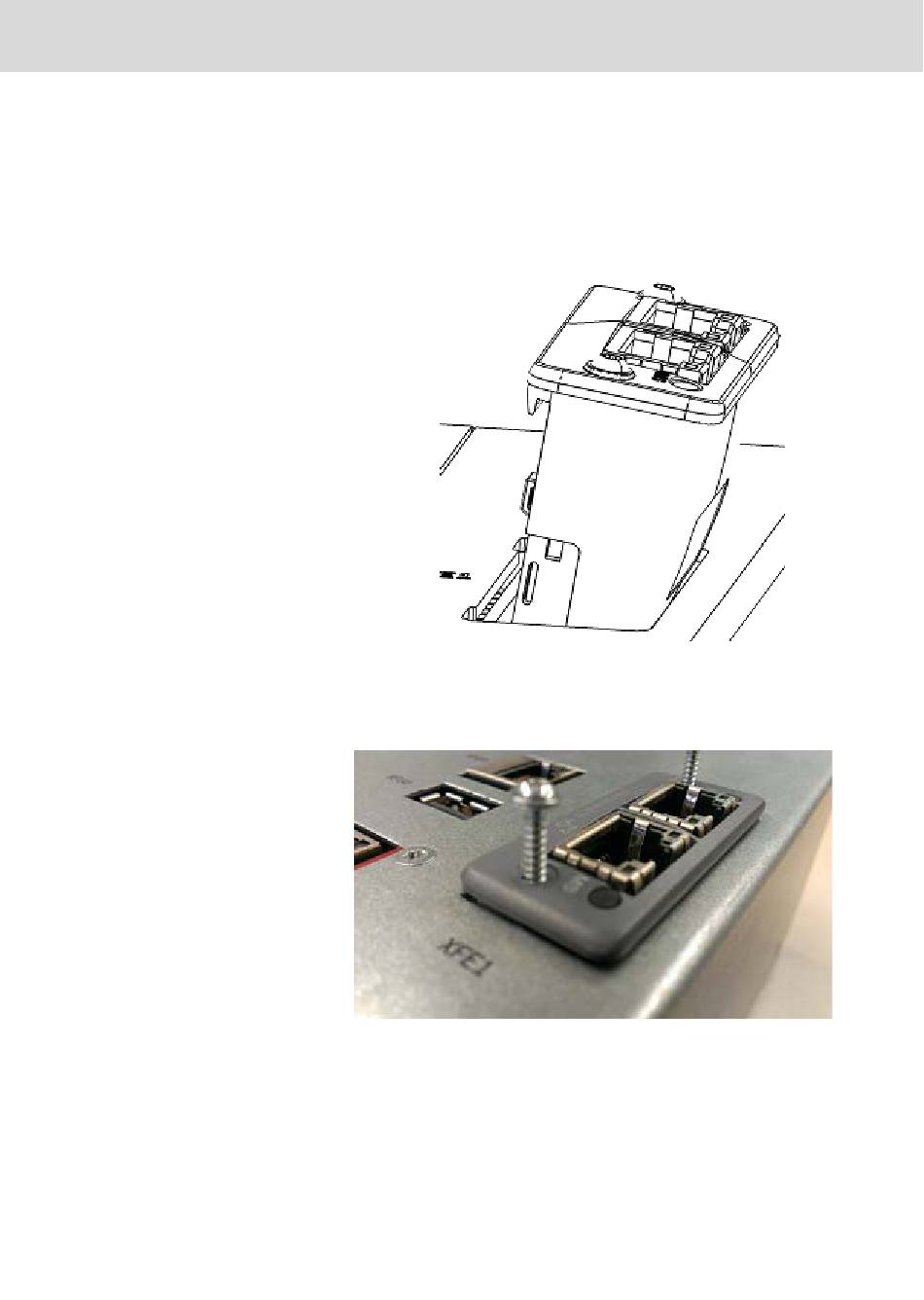

Fig. 71 : Insérer le module AnyBus
Maintenant, il reste une fente de 1 à 2 mm entre la plaque frontale de
4.
la commande et la plaque frontale du module, voir fig. 72 :.
Fig. 72 : Fente de 1 à 2mm
Pressez le module vers la gauche et poussez-le vers l'arrière jusqu'à
5.
la butée. Cela permet de fixer le module correctement sur la carte
mère à la gauche, voir fig. 73 :. La fente initiale entre la plaque fron­
tale de la commande et la plaque frontale du module doit être dispa­
rue !
Bosch Rexroth AG 149 / 198
Extension et transformation
