Montage
5.1 Préparatifs
5.1.3 Réalisation d'un verrouillage axial
Le demi-accouplement est verrouillé par une vis de réglage ou un disque d'extrémité pour
empêcher les mouvements axiaux.
Pour utiliser un disque d'extrémité, consulter Flender.
Si une vis de réglage est utilisée, tenir compte des points suivants :
• Diamètre et position axiale du trou taraudé sur le moyeu
• Position du trou taraudé par rapport à la rainure de clavette
• Choix de la vis de réglage
Diamètre et position axiale du trou taraudé sur le moyeu

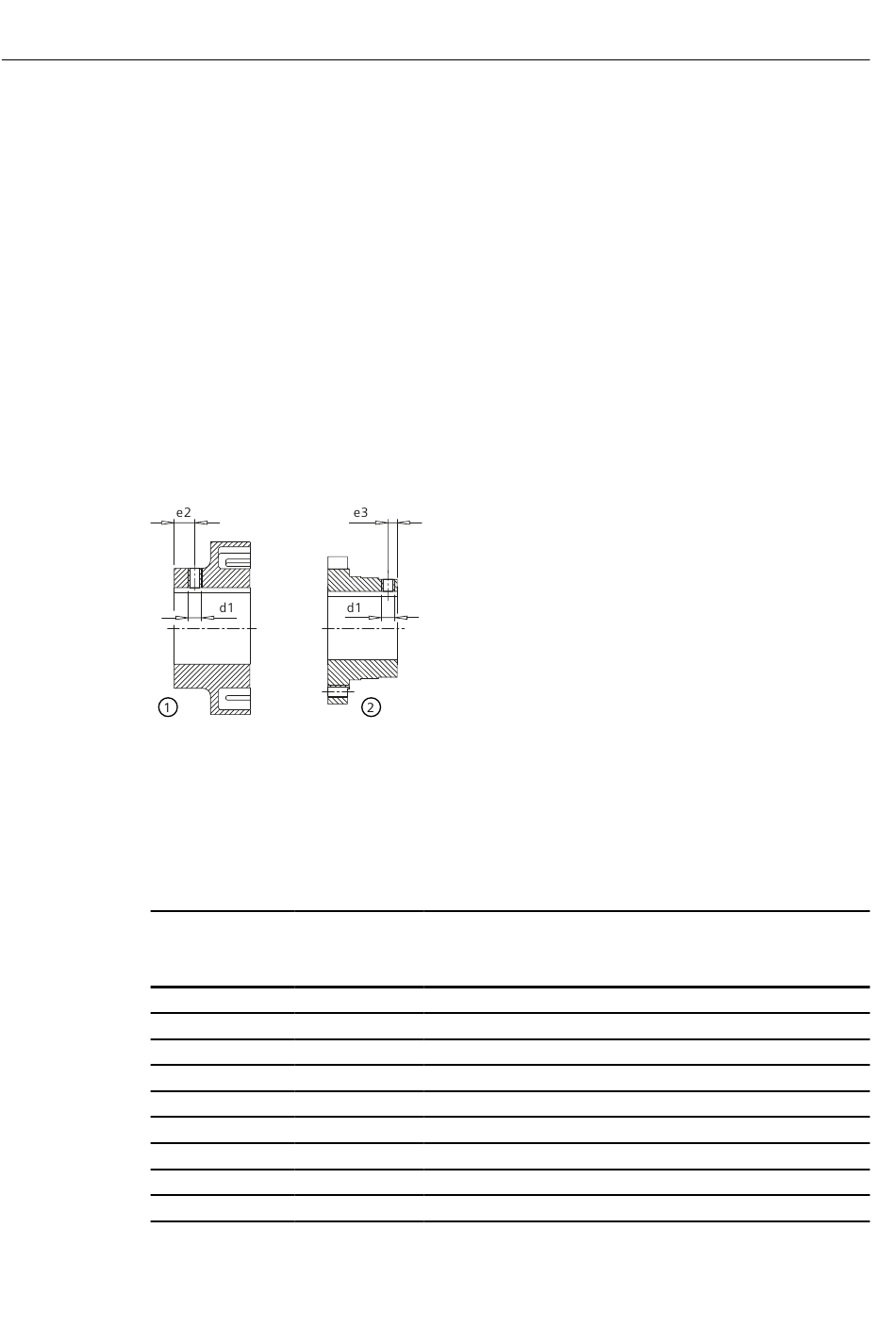

La position axiale du trou taraudé est indiquée sur la figure ci-dessous.
①
②
Figure 5-2
Le tableau ci-dessous contient les valeurs du diamètre et de la position axiale du trou taraudé en
fonction de la taille de l'accouplement.
Tableau 5-3
26
Demi-accouplement 1
Demi-accouplement 2
Diamètre et position axiale du trou taraudé sur le moyeu
Diamètre et position axiale du trou taraudé, couple de serrage
Taille
d1
140 M8
160 M10
180 M12
200 M12
225 M12
250 M16
280 M16
315 M16
350 M20
e2 e3
mm mm
13 10
13 14
16 14
20 22
22 16
24 20
28 30
35 40
40 49
Manuel de montage et d'utilisation 3104fr
Couple de serrage
T
A
Nm
8
15
25
25
25
70
70
70
130
