Montage
2.3 Monter les paquets de lamelles
①
②
③
④
⑤
⑥
⑦
⑧

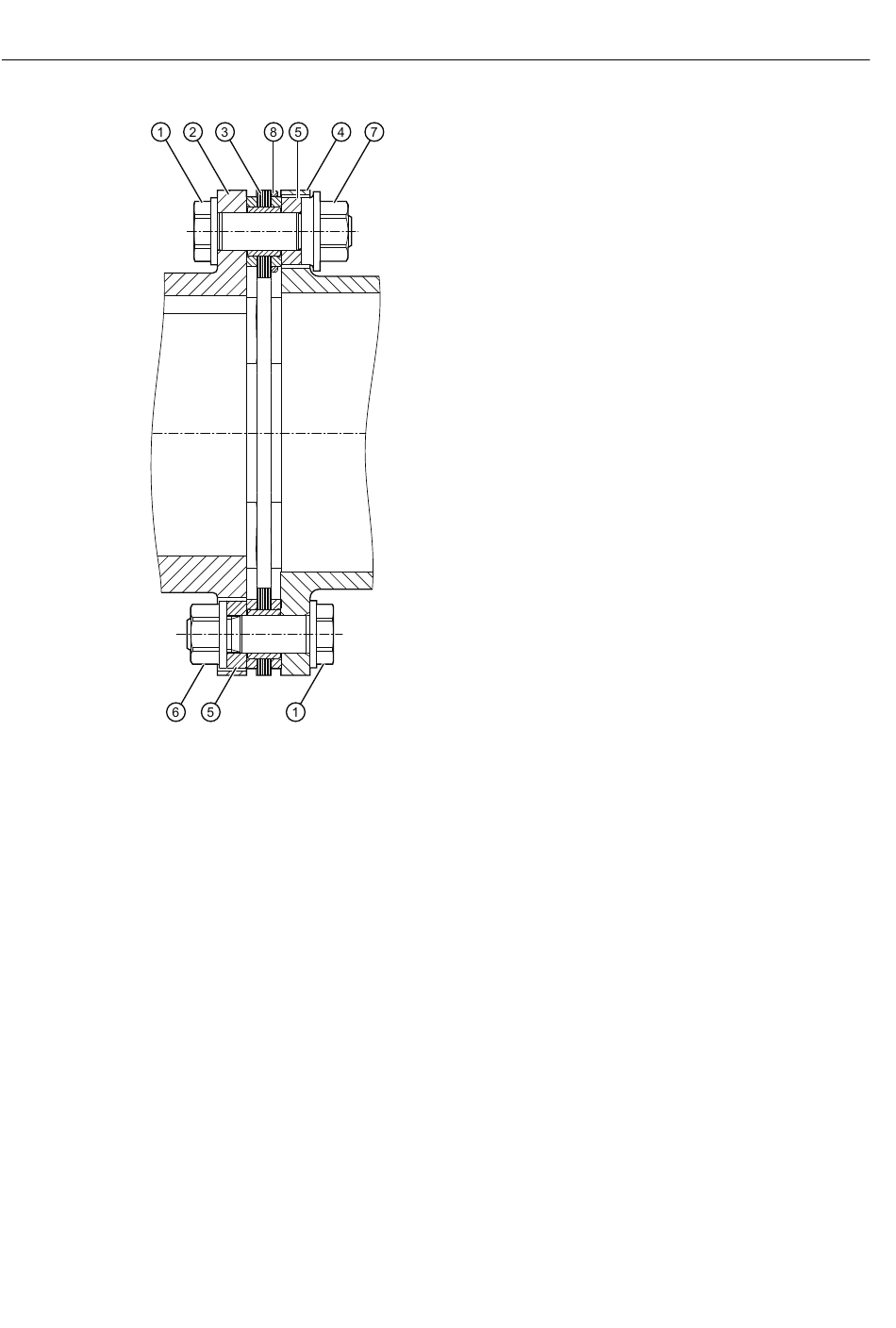

Figure 2-4
14
Boulon de réglage
Bride
Paquet de lamelles
Bride de la douille intermédiaire
Bague d'arrêt
Écrou à embase
Écrou spécial
Entretoise
Vue de détail de la liaison par boulons de réglage avec le limiteur de jeu axial
Notice de montage 4280fr
Édition 09/2021
