Verktygets delar
Översikt (bild I)
1 Tråddorn
2 Skala
3 Vippströmbrytare
4 Bakre spak
5 Främre spak
6 Gänghylsa
7 Kontramutter
8 Munstycke
Tekniska data
Art.
Slag
Vikt
Längd/bredd
Nitmuttrar
Nitskruvar
Sortimentets vikt
Användning
Obs !
Vid val av den nitmutter/-skruv som skall sättas
är det viktigt att se till att det erforderliga
klämområdet iakttas beroende på arbetsstycket.
I annat fall kan rätt fixering inte garanteras.
Â
Sätta in tråddornen [bild I]
▸
Skruva in tillhörande munstycke [8] med kon-
tramuttern [7] i den främre gänghylsan och för in
tråddornen bakifrån i sättstången.
Verktygets utgångsposition [bild II]
▸
Tryck vippströmbrytaren [3] uppåt i utgångsposi-
tionen.
▸
Om skalan [2] inte är i nolläget vrids den bakre
spaken [4]medurs tills skalan [2] är nollställd.
Var noga med att bägge spakarna är parallella.
36
Montering nitmutter/-skruv [bild I/II]
▸
▸
Fastställa slag
5964 094 803
Efter varje arbetsgång skall slaget nollställas igen,
varvid det slag som fastställts vid det praktiska försö-
0–8 mm
ket används som arbetsslag.
1,1 kg
200 mm/155 mm
M4 - M12
M5 - M8
3,5 kg

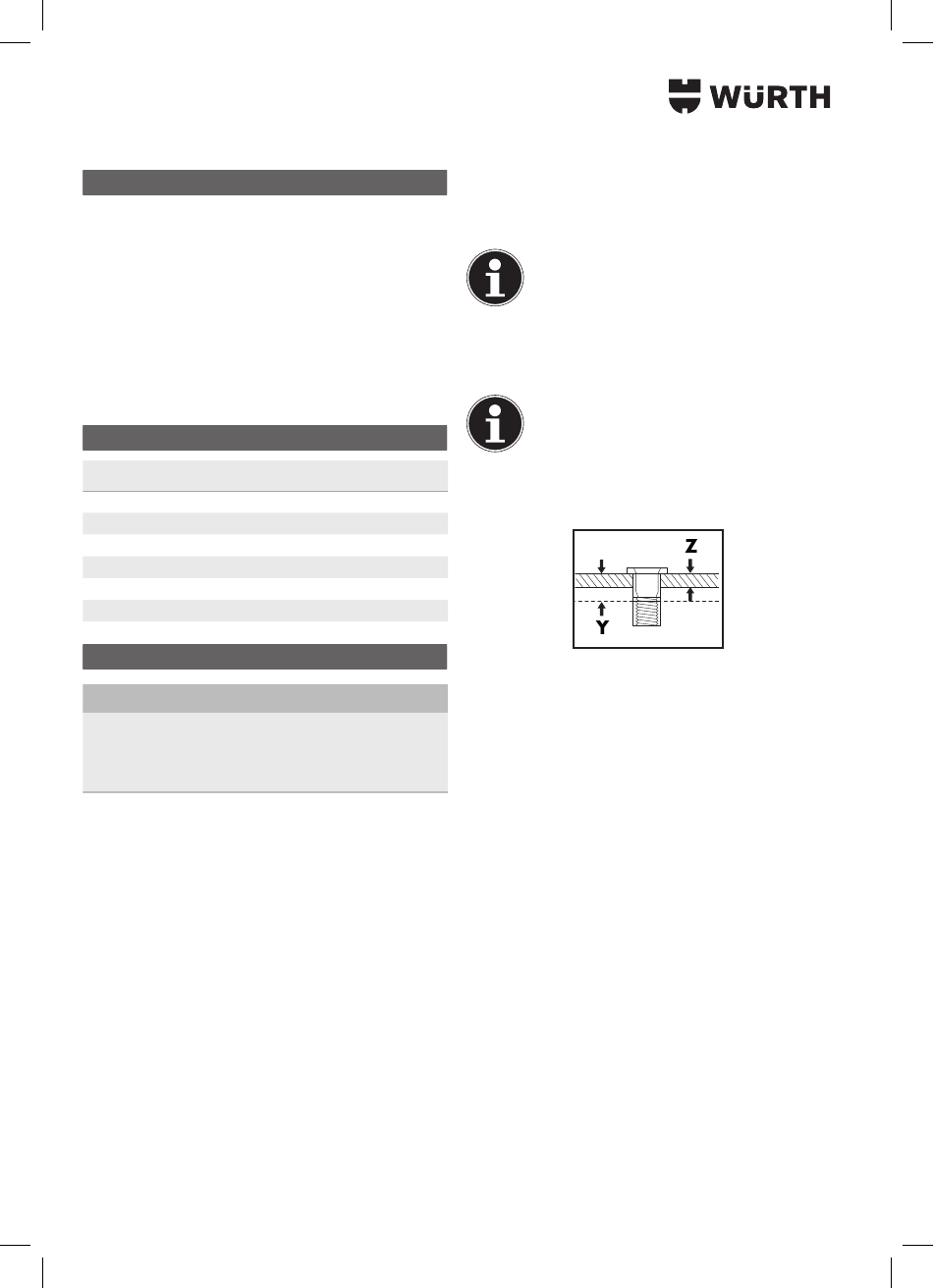

Slaget fås fram ur nitmutterns-/skruvens max-
imala klämområde [Y] minus arbetsstyckets
materialtjocklek [Z].
Nitmutterns/-skruvens maximala klämområde
framgår av den använda nitmutterns/-skruvens
produktinformation.
Dragning [bild III]
▸
▸
▸
▸
Skruva fast nitmuttern/-skruven helt och hållet på
tråddornen [1].
Dragdornens sista gänggång [X]
des ska vara synlig på nitmut-
terns framkant.
Arretera munstycket [8] med kontramuttern [7].
Det korrekta slaget går lättast att
fastställa vid praktiska försök på ett
testverktyg och sedan läsa av det på
skalan.
Var noga med att vippströmbrytaren [3] är i
utgångspositionen
.
Sätt in nitmuttern/-skruven i det förberedda arbets-
stycket
.
Dra isär spakarna [4]/[5] med båda hän-
derna
och iaktta skalan.
Dra fast nitmuttern/-skruven så länge att det förut
fastställda arbetsslaget uppnås.
