Raccordement électrique
3.2 Raccordement au capteur en atmosphère Ex
Remarque:
Si vous utilisez le VEGADIS 371, vous ne pouvez pas
raccorder une barrière séparatrice ia type 145. Avec
des capteurs en atmosphère explosible, utilisez le
VEGADIS 371 Ex.
Le VEGADIS 371 Ex doit toujours être installé en
dehors de l'atmosphère Ex.

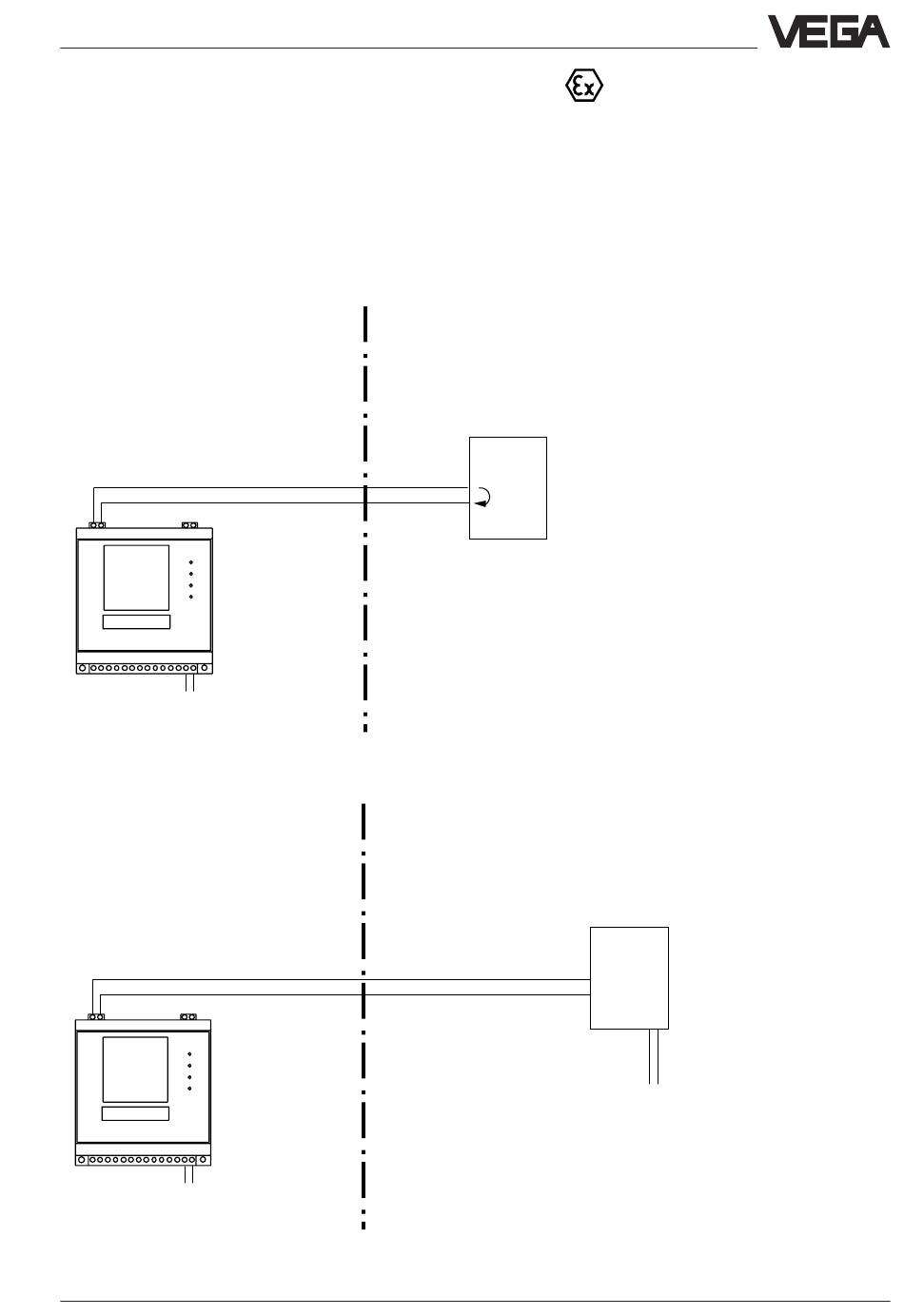

Fonctionnement actif (I
circuit signal et alimentation
(le capteur est alimenté,
4 ... 20 mA)
+ -
tension
d'alimentation
Fonctionnement passif (I
circuit signal actif en
sécurité intrinsèque
4 ... 20 mA
+ -
tension
d'alimentation
VEGADIS 371 Ex
1)
)
a
atmosphère Ex
1)
)
p
atmosphère Ex
4 ... 20 mA
capteur passif Ex, p.ex.
capteur de pression
VEGAPULS 81 E Ex
sortie
+
4 ... 20 mA
-
tension
d'alimentation
1) Fonctionnement actif ou passif réglable par l'inverseur.
Voir "4.1 Eléments d'affichage et de réglage"
7
