8.4 Entrée analogique
Les entrées analogiques ont les modes de fonctionnement suivants, désactivés par défaut.
8.4.1 Boucle de courant
La passerelle Connect Sensor FXA30/FXA30B peut surveiller une entrée courant
4 ... 20 mA. Le schéma suivant montre les options de raccordement des entrées
4 ... 20 mA.
Auto-alimentation
2
1
+
-

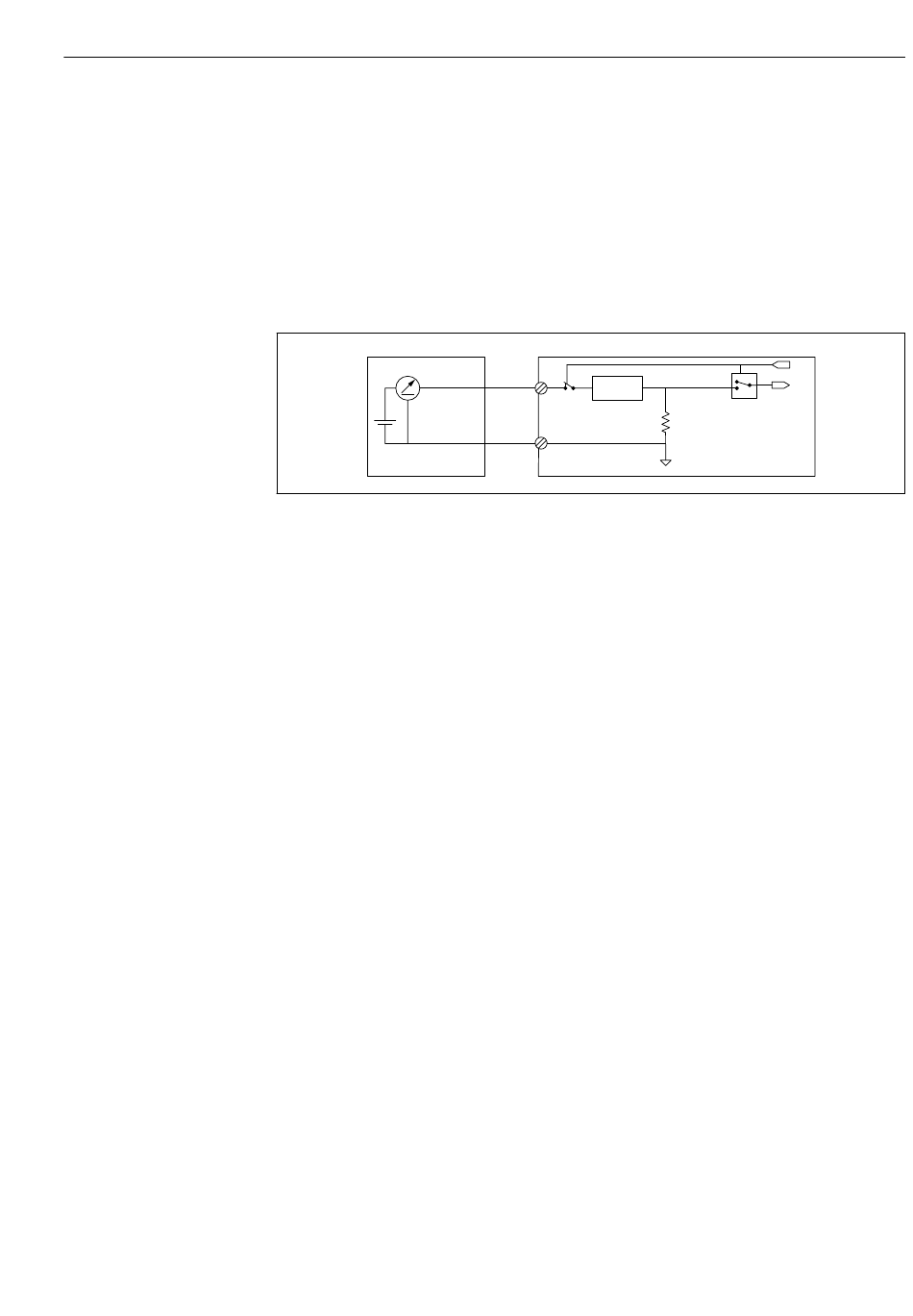

 16 Ce schéma montre comment se fait l' a uto-alimentation du capteur externe ou l' a limentation par une
source autre que la passerelle Connect Sensor FXA30/FXA30B.
1 Sortie 4 ... 20 mA
2 Capteur externe
3 Entrée analogique
4 Protection de la boucle de courant
5 Signal de sélection analogique (mode courant)
6 Entrée analogique
7 Terre analogique
Connect Sensor FXA30/FXA30B
3
4
7
Raccordement électrique
5
6
