Connect Sensor FXA30, FXA30B
Endress+Hauser
Capteurs 3 fils
1
9
10

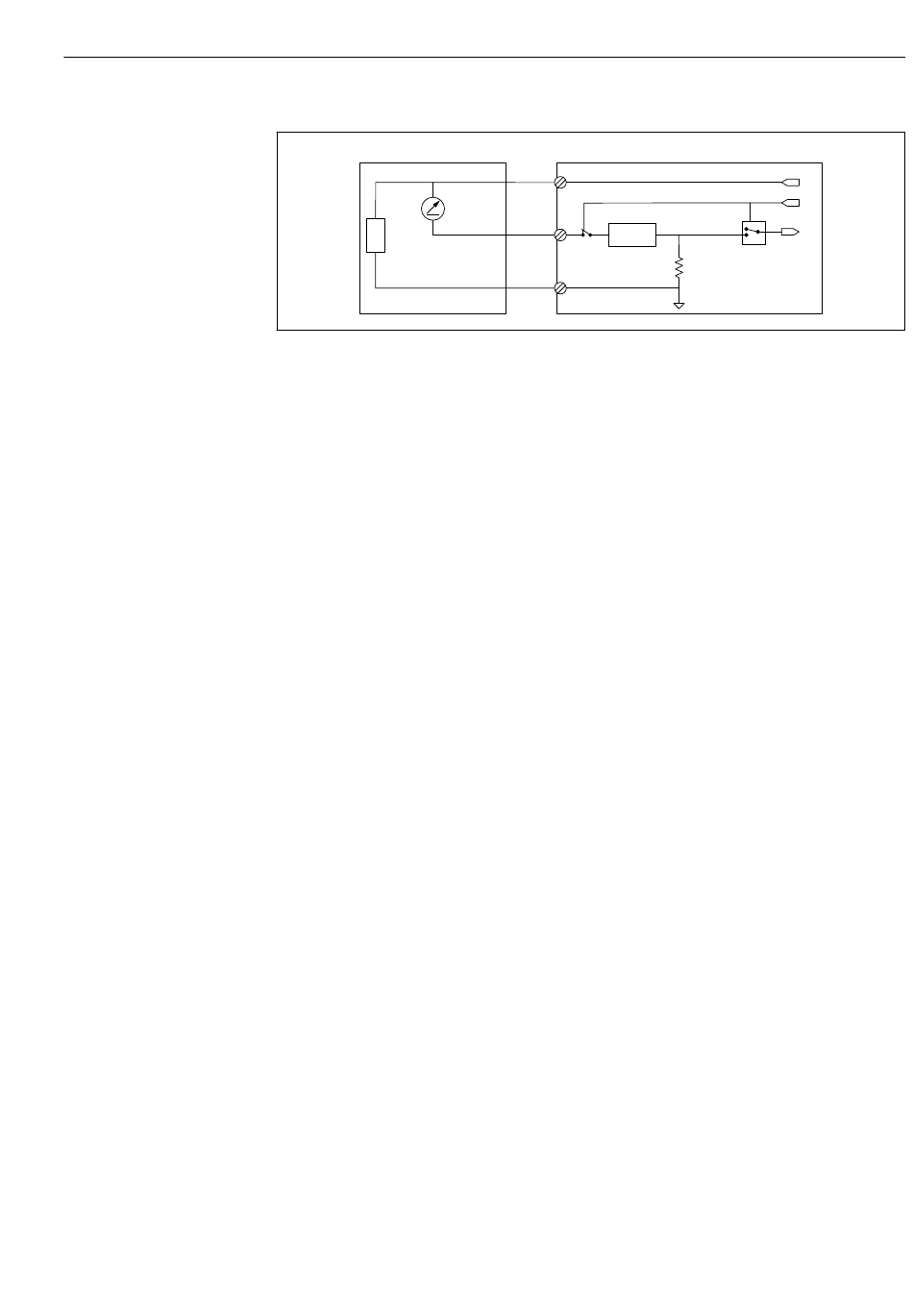

 18 Ce schéma montre comment se fait l' a limentation du capteur par la sortie d' a limentation analogique de la
passerelle Connect Sensor FXA30/FXA30B.
1 Capteur externe
2 Alimentation
3 Alimentation du capteur
4 Signal de sélection analogique (mode courant)
5 Entrée analogique
6 Protection de la boucle de courant
7 Entrée analogique
8 Terre analogique
9 Sortie 4 ... 20 mA
10 Circuit du capteur
Connect Sensor FXA30/FXA30B
2
7
6
8
Raccordement électrique
3
4
5
A0033535
