8.7.2 Firmware "Continuous Monitoring"

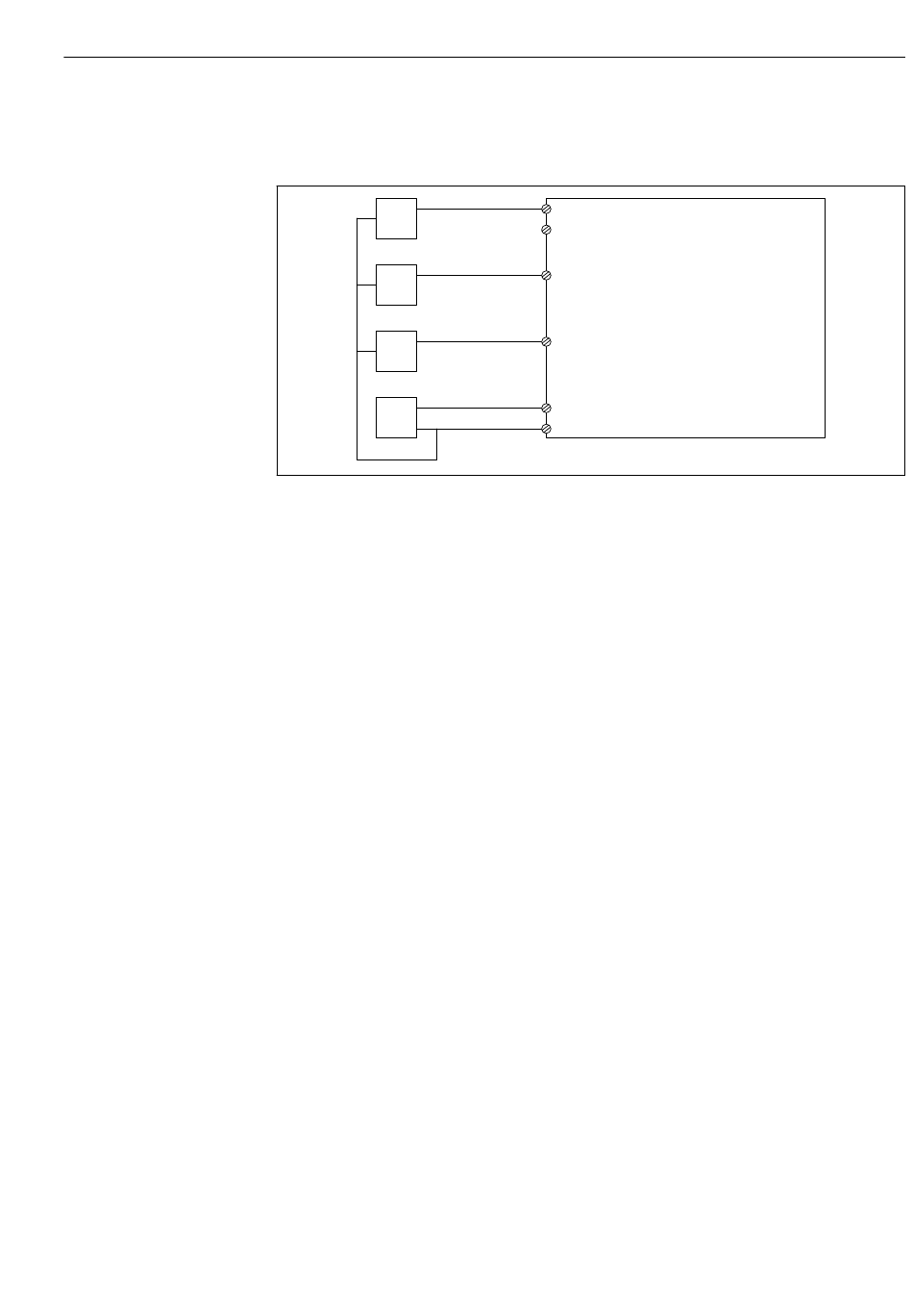

Câblage de la passerelle Connect Sensor FXA30/FXA30B avec firmware spécial
"Continuous Monitoring"
-
4
+
-
3
+
-
2
+
-
1
+
 24 Continuous Monitoring (raccordement en cascade)
1 Capteur externe (1)
2 Capteur externe (2)
3 Capteur externe (3)
4 Capteur externe (4)
5 A4IN (entrée analogique 4)
6 -
7 A3IN (entrée analogique 3)
8 -
9 A2IN (entrée analogique 2)
10 -
11 A1IN (entrée analogique 1)
12 A1Pwr (alimentation capteurs 1 à 4)
5
6
7
8
Connect Sensor FXA30/FXA30B
9
10
11
12
Raccordement électrique
A0033932
